Принцип работы плазмореза | Строительный портал

Плазменная резка широко используется в различных отраслях промышленности: машиностроении, судостроении, изготовлении рекламы, коммунальной сфере, изготовлении металлоконструкций и в других отраслях. К тому же, в частной мастерской плазморез тоже может пригодиться. Ведь с помощью него можно быстро и качественно разрезать любой токопроводящий материал, а также некоторые нетокопроводящие материалы – пластик, камень и дерево. Разрезать трубы, листовой металл, выполнить фигурный рез или изготовить деталь можно просто, быстро и удобно с помощью технологии плазменной резки. Рез выполняется высокотемпературной плазменной дугой, для создания которой нужен лишь источник тока, резак и воздух. Чтобы работа с плазморезом давалась легко, а рез получался красивым и ровным, не мешает узнать принцип работы плазмореза, который даст базовое понятие, как можно управлять процессом резки.

1. Устройство плазмореза
2. Принцип работы плазмореза
3. Параметры плазмореза
4. Плазморез своими руками
5. ЧПУ плазморез своими руками



Устройство плазмореза

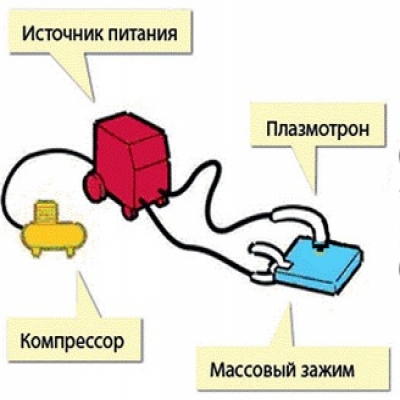

Аппарат под названием «плазморез» состоит из нескольких элементов: источника питания, плазменного резака/плазмотрона, воздушного компрессора и кабель-шлангового пакета.

Источник питания для плазмореза подает на плазмотрон определенную силу тока. Может представлять собой трансформатор или инвертор.

Трансформаторы более увесисты, потребляют больше энергии, но зато менее чувствительны к перепадам напряжения, и с помощью них можно разрезать заготовки большей толщины.

Инверторы легче, дешевле, экономнее в плане энергопотребления, но при этом позволяют разрезать заготовки меньшей толщины. Поэтому их используют на маленьких производствах и в частных мастерских. Также КПД инверторных плазморезов на 30 % больше, чем у трансформаторных, у них стабильнее горит дуга. Пригождаются они и для работы в труднодоступных местах.

Плазмотрон или как его еще называют «плазменный резак» является главным элементом плазмореза. В некоторых источниках можно встретить упоминание плазмотрона в таком контексте, что можно подумать будто «плазмотрон» и «плазморез» идентичные понятия. На самом деле это не так: плазмотрон – это непосредственно резак, с помощью которого разрезается заготовка.

Основными элементами плазменного резака/плазмотрона являются сопло, электрод, охладитель/изолятор между ними и канал для подачи сжатого воздуха.

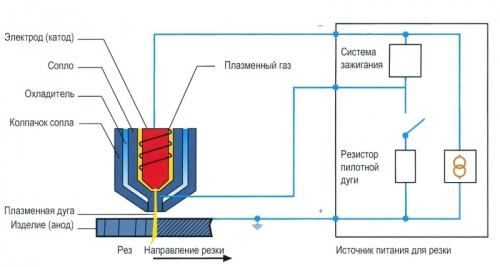

Схема плазмореза наглядно демонстрирует расположение всех элементов плазмореза.

Внутри корпуса плазмотрона находится электрод, который служит для возбуждения электрической дуги. Он может быть изготовлен из гафния, циркония, бериллия или тория. Эти металлы приемлемы для воздушно-плазменной резки потому, что в процессе работы на их поверхности образуются тугоплавкие оксиды, препятствующие разрушению электрода. Тем не менее, используют не все эти металлы, потому что оксиды некоторых из них могут нанести вред здоровью оператора. Например, оксид тория – токсичен, а оксид бериллия – радиоактивен. Поэтому самым распространенным металлом для изготовления электродов плазмотрона является гафний. Реже – другие металлы.

Сопло плазмотрона обжимает и формирует плазменную струю, которая вырывается из выходного канала и разрезает заготовку. От размера сопла зависят возможности и характеристики плазмореза, а также технология работы с ним. Зависимость такая: от диаметра сопла зависит, какой объем воздуха может через него пройти за единицу времени, а от объема воздуха зависят ширина реза, скорость охлаждения и скорость работы плазмотрона. Чаще всего сопло плазмотрона имеет диаметр 3 мм. Длина сопла тоже важный параметр: чем длиннее сопло, тем аккуратнее и качественнее рез. Но с этим надо быть поаккуратнее. Слишком длинное сопло быстрее разрушается.

Компрессор для плазмореза необходим для подачи воздуха. Технология плазменной резки подразумевает использование газов: плазмообразующих и защитных. В аппаратах плазменной резки, рассчитанных на силу тока до 200 А, используется только сжатый воздух, и для создания плазмы, и для охлаждения. Такого аппарата достаточно для разрезания заготовок 50 мм толщиной. Промышленный станок плазменной резки использует другие газы – гелий, аргон, кислород, водород, азот, а также их смеси.

Кабель-шланговый пакет соединяет источник питания, компрессор и плазмотрон. По электрическому кабелю подается ток от трансформатора или инвертора для возбуждения электрической дуги, а по шлангу идет сжатый воздух, который необходим для образования плазмы внутри плазмотрона. Более детально, что именно происходит в плазмотроне, расскажем ниже.



Принцип работы плазмореза

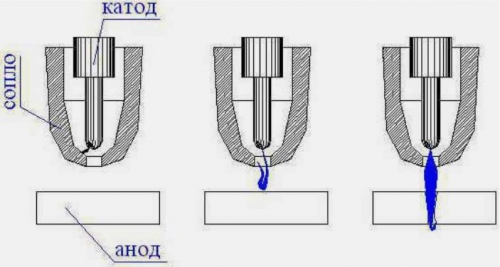

Как только нажимается кнопка розжига, источник питания (трансформатор или инвертор) начинает подавать на плазмотрон токи высокой частоты. В результате внутри плазмотрона возникает дежурная электрическая дуга, температура которой 6000 – 8000 °С. Дежурная дуга зажигается между электродом и наконечником сопла  по той причине, что образование дуги между электродом и обрабатываемой заготовкой сразу – затруднительно. Столб дежурной дуги заполняет весь канал.

После возникновения дежурной дуги в камеру начинает поступать сжатый воздух. Он вырывается из патрубка, проходит через электрическую дугу,  вследствие чего нагревается и увеличивается в объеме в 50 – 100 раз. Помимо этого воздух ионизируется и перестает быть диэлектриком, приобретая токопроводящие свойства.

Суженное к низу сопло плазмотрона обжимает воздух, формирует из него поток, который со скоростью 2 – 3 м/с вырывается из сопла. Температура воздуха в этот момент может достигать 25000 – 30000 °С. Именно этот высокотемпературный ионизированный воздух и является в данном случае плазмой. Ее электропроводимость примерно равна электропроводимости металла, который обрабатывается.

В тот момент, когда плазма вырывается из сопла и соприкасается с поверхностью обрабатываемого металла, зажигается режущая дуга, а дежурная дуга гаснет. Режущая/рабочая дуга разогревает обрабатываемую заготовку в месте реза – локально. Металл плавится, появляется рез. На поверхности разрезаемого металла появляются частички расплавленного только что металла, которые сдуваются с нее потоком воздуха, вырывающегося из сопла. Это самая простая технология плазменной резки металла.

Катодное пятно плазменной дуги должно располагаться строго по центру электрода/катода. Чтобы это обеспечить, используется так называемая вихревая или тангенциальная подача сжатого воздуха. Если вихревая подача нарушена, то катодное пятно смещается относительно центра электрода вместе с плазменной дугой. Это может привести к неприятным последствиям: плазменная дуга будет гореть нестабильно, может образовываться две дуги одновременно, а в худшем случае – плазмотрон может выйти из строя.

Если увеличить расход воздуха, то скорость плазменного потока увеличится, также увеличится и скорость резки. Если же увеличить диаметр сопла, то скорость уменьшится и увеличится ширина реза. Скорость плазменного потока примерно равна 800 м/с при токе 250 А.

Скорость реза – тоже важный параметр. Чем она больше, тем тоньше рез. Если скорость маленькая, то ширина реза увеличивается. Если увеличивается сила тока, происходит то же самое – ширина реза увеличивается. Все эти тонкости относятся уже непосредственно к технологии работы с плазморезом.



Параметры плазмореза



Все аппараты плазменной резки можно разделить на две категории: ручные плазморезы и аппараты машинной резки.

Ручные плазморезы используются в быту, на маленьких производствах и в частных мастерских для изготовления и обработки деталей. Основная их особенность в том, что плазмотрон держит в руках оператор, он ведет резак по линии будущего реза, держа его на весу. В итоге рез получается хоть и ровным, но не идеальным. Да и производительность такой технологии маленькая. Чтобы рез получился более ровным, без наплывов и окалины, для ведения плазмотрона используется специальный упор, который одевается на сопло. Упор прижимается к поверхности обрабатываемой заготовки и остается только вести резак, не переживая за то, соблюдается ли необходимое расстояние между заготовкой и соплом.

На ручной плазморез цена зависит от его характеристик: максимальной силы тока, толщины обрабатываемой заготовки и универсальности. Например, существуют модели, которые можно использовать не только для резки металлов, но и для сварки. Их можно отличить по маркировке:

• CUT – разрезание;
• TIG – аргонодуговая сварка;
• MMA – дуговая сварка штучным электродом.

Например, плазморез FoxWeld Plasma 43 Multi совмещает все перечисленные функции. Его стоимость 530 – 550 у.е. Характеристики, касающиеся плазменной резки: сила тока – 60 А, толщина заготовки – до 11 мм.

Кстати, сила тока и толщина заготовки – основные параметры, по которым подбирается плазморез. И они взаимосвязаны.

Чем больше сила тока, тем сильнее плазменная дуга, которая быстрее расплавляет металл. Выбирая плазморез для конкретных нужд, необходимо точно знать, какой металл придется обрабатывать и какой толщины. В приведенной ниже таблице указано, какая сила тока нужна для разрезания 1 мм металла. Обратите внимание, что для обработки цветных металлов требуется большая сила тока. Учтите это, когда будете смотреть на характеристики плазмореза в магазине, на аппарате указана толщина заготовки из черного металла. Если вы планируете резать медь или другой цветной металл, лучше рассчитайте необходимую силу тока самостоятельно.

Например, если требуется разрезать медь толщиной 2 мм, то необходимо 6 А умножить на  2 мм, получим плазморез с силой тока 12 А. Если требуется разрезать сталь толщиной 2 мм, то умножаем 4 А на 2 мм, получаем силу тока 8 А. Только берите аппарат плазменной резки с запасом, так как указанные характеристики являются максимальными, а не номинальными. На них можно работать только непродолжительное время.

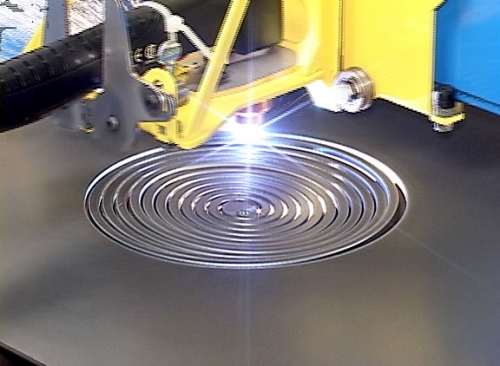

Станок с ЧПУ плазменной резки используется на производственных предприятиях для изготовления деталей или обработки заготовок. ЧПУ означает числовое программное управление. Станок работает по заданной программе с минимальным участием оператора, что максимально исключает человеческий фактор на производстве и увеличивает производительность в разы. Качество реза машинным аппаратом идеально, не требуется дополнительная обработка кромок. А самое главное – фигурные резы и исключительная точность. Достаточно ввести в программу схему реза и аппарат может выполнить любую замысловатую фигуру с идеальной точностью. На станок плазменной резки цена значительно выше, чем на ручной плазморез. Во-первых, используется большой трансформатор. Во-вторых, специальный стол, портал и направляющие. В зависимости от сложности и размеров аппарата цена может быть от 3000 у.е. до 20000 у.е.

Аппараты машинной плазменной резки используют для охлаждения воду, поэтому могут работать всю смену без перерыва. Так называемый ПВ (продолжительность включения) равен 100 %. Хотя у ручных аппаратов он может быть и 40 %, что означает следующее: 4 минуты плазморез работает, а 6 минут ему необходимо для того, чтобы остыть.



Плазморез своими руками



Наиболее разумно будет приобрести плазморез готовый, заводского исполнения. В таких аппаратах все учтено, отрегулировано и работает максимально идеально. Но некоторые умельцы «Кулибины» умудряются смастерить плазморез своими руками. Результаты получаются не очень удовлетворительными, так как качество реза хромает. В качестве примера приведем урезанный вариант, как можно сделать плазморез самостоятельно. Сразу оговоримся, что схема далека от идеала и лишь дает общее понятие процесса.

Итак, трансформатор для плазмореза должен быть с падающей ВАХ.

Пример на фото: первичная обмотка – снизу, вторичная – сверху. Напряжение – 260 В. Сечение обмотки – 45 мм2, каждая шина 6 мм2. Если установить силу тока на 40 А напряжение падает до 100 В. У дросселя также сечение 40 мм2, наматывался той же шиной, всего около 250 витков.

Для работы нужен воздушный компрессор, естественно, заводского исполнения. В данном случае использовался агрегат производительностью 350 л/мин.

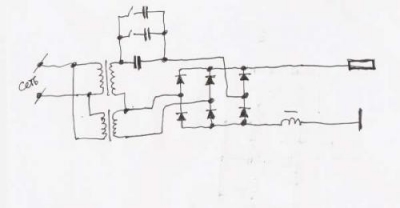

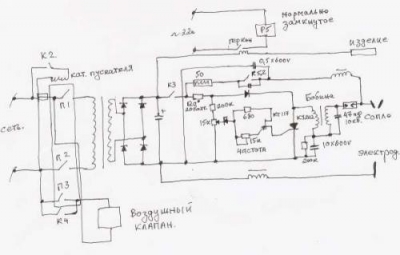

Самодельный плазморез – схема работы.

Плазмотрон лучше приобрести заводской, он обойдется примерно в 150 – 200 у.е. В данном примере плазмотрон изготавливался самостоятельно: медное сопло (5 у.е.) и гафниевый электрод (3 у.е.), остальное «кустарщина». За счет чего расходники быстро вышли из строя.

Схема работает так: на резаке находится кнопка пуск, при ее нажатии реле (р1) подает на блок управления напряжение, реле (р2) подает напряжение на трансформатор,  затем пускает воздух для продувки плазмотрона. Воздух осушает камеру плазмотрона от возможного конденсата и выдувает все лишнее, на это у него есть 2 – 3 секунды. Именно с такой задержкой срабатывает реле (р3), которое подает питание на электрод для поджига дуги. Затем включается осциллятор, который ионизирует пространство между электродом и соплом, как результат загорается дежурная дуга. Далее плазмотрон подносится к изделию и загорается режущая/рабочая дуга между электродом и заготовкой. Реле геркона отключает сопло и поджиг. Согласно данной схеме, если режущая дуга внезапно погаснет, например, если сопло попало в отверстие в металле, то реле геркона снова подключит поджиг и спустя несколько секунд (2 – 3) загорится дежурная дуга, а затем режущая. Все это при условии, что кнопка «пуск» не отпускается. Реле (р4) пускает воздух в сопло с задержкой, после того, как отпустили кнопку «пуск» и режущая дуга погасла. Все эти предосторожности необходимы для того, чтобы продлить ресурс сопла и электрода.

Самостоятельное изготовление плазмореза в «домашних» условиях дает возможность изрядно сэкономить, но о качестве реза говорить не приходится. Хотя если за работу возьмется инженер, то результат может быть даже лучше заводского исполнения.



ЧПУ плазморез своими руками



Станок плазменной резки с ЧПУ может позволить себе не каждое предприятие, ведь его стоимость может достигать 15000 – 20000 у.е. Довольно часто такие организации заказывают выполнение работ плазменной резки на специальных предприятиях, но это тоже обходится недешево, особенно если объемы работ большие. Но ведь так хочется свой новый станок плазменной резки, а средств не хватает.

Помимо известных профильных заводов есть предприятия, которые занимаются производством станков плазменной резки, закупая лишь профильные детали и узлы, а все остальное изготавливают самостоятельно. В качестве примера мы расскажем, как делают станки плазменной резки с ЧПУ инженеры в производственном цеху.

Составляющие станка плазменной резки своими руками:

• Стол 1270х2540 мм;
• Ременная передача;
• Шаговые детали;
• Линейные направляющие HIWIN;
• Система, управляющая высотой факела THC;
• Блок управления;
• Стойка-терминал, в котором находится блок управления ЧПУ, стоит отдельно.

Характеристики станка:

• Скорость перемещения по столу 15 м/мин;
• Точность установки позиции плазмотрона 0,125 мм;
• Если использовать аппарат Powermax 65, то скорость реза будет 40 м/мин для 6 мм заготовки или 5 м/мин для заготовки толщиной 19 мм.

На подобный станок плазменной резки металла цена будет около 13000 у.е., не включая источник плазмы, который придется приобрести отдельно – 900 у.е.

Для изготовления такого станка комплектующие заказываются отдельно, а затем все собирается самостоятельно по такой схеме:

• Готовится основание для сварки стола, оно должно быть строго горизонтальным, это очень важно, лучше проверить уровнем.

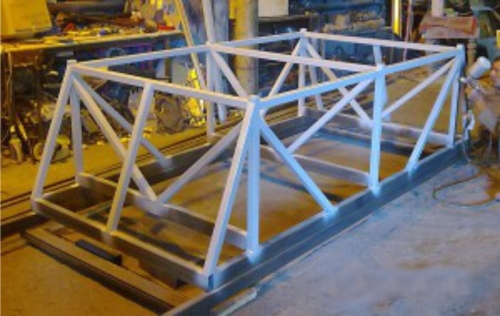

• Сваривается рама станка в виде стола. Можно использовать трубы квадратного сечения. Вертикальные «ноги» необходимо усилить укосинами.

• Рама покрывается грунтовкой и краской, чтобы защитить от коррозии.

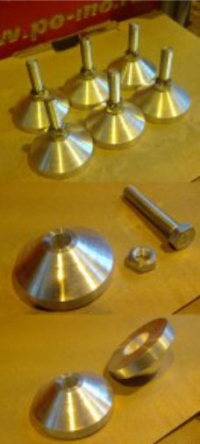

• Изготавливаются опоры для станка. Материал опор – дюраль, болты 14 мм, гайки лучше приварить к болтам.

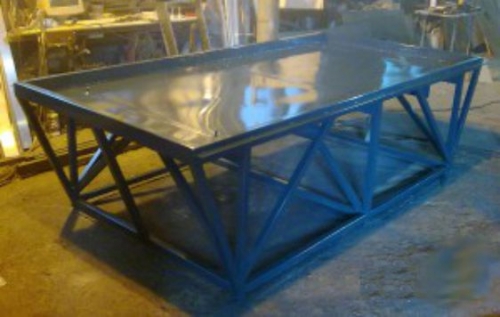

• Сваривается водяной стол.

• Устанавливаются крепления для реек и ставятся рейки. Для реек используется металл в виде полосы 40 мм.

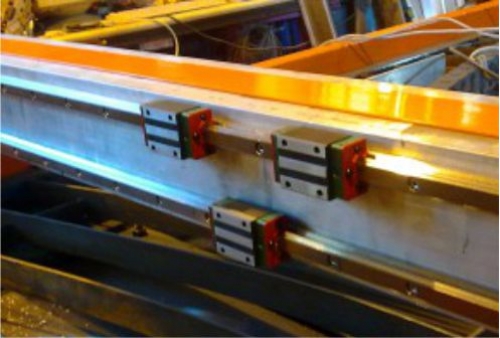

• Устанавливаются линейные направляющие.
• Корпус стола зашивается листовым железом и окрашивается.
• Устанавливается портал на направляющие.

• На портал устанавливается двигатель и концевые индуктивные датчики.

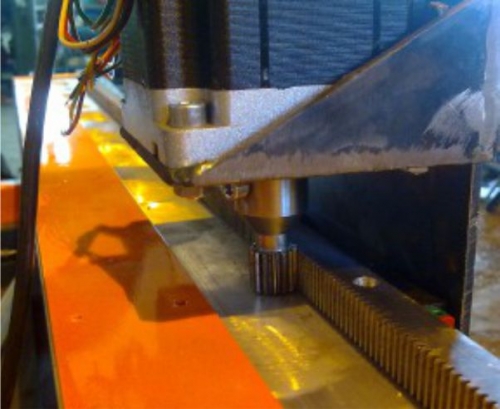

• Устанавливаются рельсовые направляющие, зубчастая рейка и двигатель оси Y.

• Устанавливаются направляющие и двигатель на оси Z.
• Устанавливается датчик поверхности металла.

• Устанавливается кран для слива воды из стола, ограничители для портала, чтобы не съехал со стола.

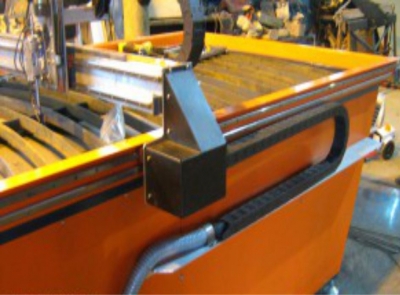

• Устанавливаются кабель-каналы Y,Z и X.

• Все провода прячутся в гофру.
• Устанавливается механизированная горелка.

• Далее изготавливается терминал с ЧПУ. Сначала сваривается корпус.
• В корпус терминала с ЧПУ устанавливается монитор, клавиатура, модуль ТНС и кнопки к нему.

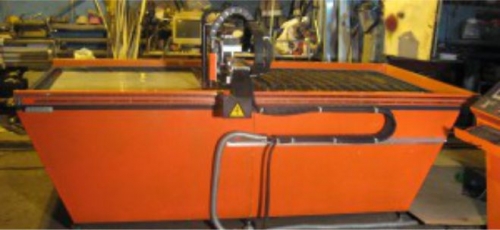

Все, станок плазменной резки с ЧПУ готов.

Несмотря на то, что плазморез имеет достаточно простое устройство, все же не стоит браться за его изготовление без серьезных познаний в сварочном деле и большого опыта. Новичку проще заплатить за готовое изделие. А вот инженеры, желающие воплотить свои знания и умения в домашних условиях, что называется «на коленке», могут попробовать создать плазморез своими руками от начала и до конца.

strport.ru

Ручная плазменная резка металла - видео и фото

С газовыми резаками уже практически никто не работает, все больше специалистов и любителей пользуются ручной плазменной резкой, являющейся удобной и производительной. Положительных факторов, говорящих в пользу ручной плазменной резки, предостаточно, но нужно иметь достаточные знания, чтобы грамотно выбрать данное оборудование.

Если иметь под рукой качественный и функциональный аппарат для плазменной резки, необязательно заканчивать техническое училище, чтобы научиться его правильно использовать, достаточно просто знать некоторые правила работы.

Применение ручной плазменной резки

Получить практические навыки работы вы сможете, если посмотрите плазменная резка металла видео, где подробно описываются все этапы подготовки к процессу и его выполнение.

Кроме того, пользователь узнает, на какие параметры нужно обращать особое внимание при выборе оборудования для ручной плазменной резки.

Популярность плазменной резки растет, и все больше граждан желают приобрести данный аппарат, чтобы выполнять широкий спектр разделительных работ. Существуют разные конструкции плазменных резаков, в которых нужно разбираться, если вы решили приобрести подобный аппарат. В производстве, в строительных целях и в быту применяются:

• Резаки прямого действия,
• Резаки косвенного действия.

Если вы хотите понять, что из себя представляет плазменная резка металла, видео вам в этом поможет. Плазменные резаки косвенного действия применяются для того, чтобы работать с неметаллами и процесс резки происходит при использовании плазменной струи, нагретой до высокой температуры и достигающей большого давления.

Подобное оборудование обычно применяют в производственных целях, так что для любителей косвенное действие плазменного резака не актуально. Нас больше всего интересуют плазменные резаки прямого действия, которые работают от электричества и выполняют рез с использованием воздушной рабочей среды.

Конструкция оборудования для ручной плазменной резки

Воздушно-плазменную резку применять выгодно и из экономических соображений, потому что она требует минимум электрического тока, минимум расходных материалов, и сравнительно недорого стоит.

Чтобы понять, что такое ручная плазменная резка металла, видео, представленное в этой статье, поможет вам разобраться.

Специальные навыки пользователю не потребуются, так как основные принципы использования и обслуживания понятны.

Ручные установки для плазменного резания обладают множеством дополнительного оснащения для свободного передвижения и вариантов настройки:

• Специальные ручки,
• Подъемные ремни,
• Колеса для транспортировки,
• Легкий корпус.

Но в основе всех ручных плазменных устройств заложен плазмотрон, который является сложным сборочным узлом. В состав этого узла входят:

• Головка резака,
• Соединительные шланги,
• Форсунка,
• Роликовый упор,
• Электрод,
• Сопло, оснащенное защитным клапаном.

Факторы, влияющие на работу плазменного резака

Плазма резка металла, видео данного процесса демонстрирует модель с определенной формой сопла, и кроме этого элемента на работу оборудования влияют и другие особенности конструкции. Сопло обладает определенным диаметром, и от этого показателя будут зависеть скоростные возможности плазменной дуги и быстрота обработки поверхности.

Через сопла с разным диаметром проходит определенное количество рабочей среды.

Также диаметр непосредственно влияет на ширину получаемого реза и качество его кромок. В зависимости от диаметра сопла плазмотрона, меняется время охлаждения металла.

По обучающему плазма резка металла видео станет понятно, что сопло является съемным элементом конструкции, так что при необходимости есть смысл его замены на деталь с другим диаметром или с другой конфигурацией.

Все будет зависеть от того, какие цели вы перед собой ставите, и какие материалы собираетесь обрабатывать с помощью ручного плазменного резака.

Перед тем, как приступать к резанию, нужно нажжено установить оборудование, чтобы аппарат постоянно охлаждался. Затем собирается аппарат, для этого подключаются кабеля, причем выполнять подключение нужно по прилагаемым схемам. Когда аппарат для плазменной резки установлен и полностью смонтирован, выполняется его подключение к электрической сети.

Резать или выполнять иные виды обработки, нужно в пределах, заложенных в аппарате технических параметров.

В противном случае, аппарату для плазменной резки не хватит мощности, и плазмотрон получит серьезные перегрузки, что приведет к необходимости приобретения новых запасных частей.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Аппарат для плазменной резки металла, все о ручных плазморезах

Ручной аппарат для плазменной резки металла

Обычные сварочные аппараты не удобны при резке металлов и требуют особых навыков и практики у человека, использующего их для проведения работ по раскрою. Плазменные устройства более удобны и просты в эксплуатации.

Содержимое:
1. Что такое плазморез, что им можно делать
2. Принцип работы плазмореза, как устроен плазморез
3. Какой и как выбрать плазморез для дома
4. Как правильно резать плазморезом
5. Ручная газовая и плазменная резка металла, что лучше

Первые модели плазменных резаков использовались исключительно в промышленных целях: машино- и судостроении, изготовлении металлоконструкций и т. д. то современный плазморез можно встретить и в обычном гараже используемую для личных нужд. Аппарат для плазменной резки металла позволяет точнее управлять технологическим процессом, а также значительно облегчает проведение работ.

Что такое плазморез, что им можно делать

Переносная ручная плазменная резка металла в бытовых целях используется в основном во время капитального строительства. Плазморез позволяет заменить малоэффективную и опасную болгарку. С помощью плазмореза можно раскраивать необходимый листовой металлопрокат и трубы.

Еще одна сфера, где пригодится ручной аппарат плазменной резки металла - это художественная обработка материала. Точность, простота в эксплуатации и доступность использования плазменной установки практически в любых условиях, позволяет использовать оборудование в следующих целях:

1. Промышленность - аппарат воздушно-плазменной резки металла в основном применяется в случаях, где существует необходимость в быстром разрезании любого токопроводящего материала. В промышленных целях используют не только аппарат для ручной плазменной резки металла, но и специальные плазменные станки позволяющие автоматизировать и сократить время выполнения работ.
2. резка кузова Бытовые цели - в этой сфере оборудование для ручной плазменной резки металла пока не получило широкого распространения. В основном это связано с тем, что ручные плазморезы сравнительно недавно поступили в свободную продажу. В основном применение плазмореза в бытовых целях связано с фигурной резкой металла. Некоторые строительные бригады используют оборудование во время кровельных, сантехнических и других работ.

В зависимости от основного назначения, аппарат для резки металла плазмой может отличаться техническими характеристиками и возможностями. Перед выбором плазменного оборудования следует определиться, как именно будет использоваться резак.

Принцип работы плазмореза, как устроен плазморез

Воздушно-плазменная резка основана на принципе подачи разогретого воздуха под давлением на обрабатываемую поверхность. Что такое плазма - это воздух, который разогревается до температуры 25 – 30 тыс. градусов с помощью электрической дуги.

Что происходит при этом? Принцип действия плазмореза основан на изменении свойств воздуха при его моментальном разогревании до максимально высоких температур. В этот момент воздух ионизируется и благодаря этому начинает пропускать электрический ток.

Двойное воздействие плазмы и электричества позволяет ускорить процесс резки металла. Чтобы это стало возможным в конструкцию резака входят следующие узлы:

• подготовка к резке Плазмотрон - это резак, с помощью которого и выполняются все основные задачи. Устройство горелки плазмореза может быть прямого и косвенного воздействия:
  1. Плазморез прямого воздействия используется для обработки токопроводящих материалов, в таких случаях заготовка включается в электрическую цепь и отвечает за возникновение искры.
  2. Плазморез косвенного воздействия применяется в более дорогих и сложных устройствах и используется для обработки материалов, не проводящих электричество. Электрод в таких устройствах находится непосредственно в резаке.
• сопло плазмотрона Сопло - одна из самых функциональных деталей плазматрона. В зависимости от диаметра сопла, плазморезом можно делать либо простые операции, либо сложную фигурную резку. Скорость разрезания материала в основном зависит от длины сопла. Максимальным считается соотношение 1,5; 1,8 к диаметру сопла.
• Электрод - используется в дорогих моделях плазморезов косвенного воздействия. Преимущественно электроды изготавливаются из гафния.
• Компрессор - чтобы трансформировать воздух в плазму необходимо не только довести его до определенной температуры, но и создать поток определенной скорости. Именно по этой причине для плазмореза нужен компрессор. К качеству компрессора предъявляются высокие требования. Так, чтобы была возможность производства плазмы, воздух в горелку должен подаваться сухой и без примесей машинного масла. Важным является обеспечение равномерного потока воздушных масс без пульсации. Ручные плазменные резаки по металлу со встроенным компрессором являются оптимальным вариантом, так как в них производитель установил оборудование полностью соответствующее требованиям для проведения работ. В плазморезах со встроенным компрессором по умолчанию установлен влагоочиститель или осушитель. Плазморез с компрессором обеспечивает максимальную производительность и увеличивает срок эксплуатации резака.

Для мощных промышленных устройств понадобится отдельно приобрести не только компрессор, но и осушитель воздуха. При выборе плазмореза необходимо проследить, чтобы параметры каждого из этих узлов подходили остальным устройствам.

Какой и как выбрать плазморез для дома

При выборе плазмореза для дома необходимо учитывать не только технические параметры и производительность самой установки, но и комплектующие устройства. Обратить внимание необходимо на следующее:

• Тип питания - оборудование может подключаться как к обычной сети в 220В, так и трехфазной в 380В. От этой особенности во многом зависит производительность плазмореза и скорость резки. Для бытовых нужд лучше выбрать ручной плазморез с тем типом подключения, который есть в наличии. Производительности бытовой модели работающей от розетки будет достаточно для проведения всех необходимых работ по дому.
• плазменный аппарат Параметры мощности - наиболее популярными для бытового применения являются модели с производительностью 60-90 ампер. Бытовые плазморезы легко справляются с толстым металлом толщиной до 3 см. Если планируется ручная резка металла до 100 мм плазмой, тогда лучше выбрать модели, выдающие на выходе 90-170 ампер.
• Продолжительность работы - этот коэффициент можно посмотреть в технической документации установки. Обычно он обозначается сокращением ПВ. Если указано соотношение 80%, тогда плазморезом надо пользоваться в течение 8 минут, не больше. Для бытовых нужд будет достаточно оборудования с индексом ПВ 50-60%.
• Сопло для плазмореза - скорость резки напрямую связано с соплом. На скорость раскроя влияет соотношение диаметра к длине сопла. Скорость резки также указывается в технической документации. Выбор комплектующих зависит от используемой силы тока. Чем больше диаметр сопла, тем больше может быть напряжение на выходе.
• Дополнительные расходники к плазморезу. Стол-копир для ручной плазменной резки позволяет выполнять самые сложные детали, если процесс поставлен на конвейер. Часто даже в домашних условиях требуется воссоздать точную копию сделанной заготовки, для этого и проведения остальных работ, и предназначен стол-копир. Помимо стола понадобится определиться с другими комплектующими и приспособлениями, предназначенными для проведения работ с помощью плазмореза.

Многие критерии критичные для промышленного оборудования практически не влияют на производительность бытовой модели. Продолжительности работы плазмореза с индексом ПВ 50% будет достаточно для проведения работ в доме. Промышленное оборудование обычно имеет коэффициент равный 100%.

Как правильно резать плазморезом

Правильно работать плазморезом можно научиться практически с первого раза. Качественный рез достигается благодаря практике. Основные принципы работы с плазменным оборудованием следующие:

• резка тонкого металла На начальной стадии работ в аппарат подается сжатый воздух под давлением.
• Выполняется несколько надрезов при более высоком токе, после чего его силу уменьшают до необходимых параметров.
• Разрез делают в соответствии с выбранными параметрами. Неправильно подобранная сила тока или скорость резки свидетельствует окалинами, которые появляются в процессе резки.
• Держак для плазмореза располагают под углом около 40 градусов.
• После окончания резки, на горелку будет еще какое-то время подаваться воздух для охлаждения нагретого элемента.

При работе с плазматроном необходимо соблюдать требования относительно использования средств индивидуальной защиты. Потребуется одевать очки для плазменной резки и перчатки, даже если планируется использовать аппарат относительно короткое время.

Ручная газовая и плазменная резка металла, что лучше

Выбирая, что именно лучше следует учитывать цели, которые планируется достичь с использованием данной установки, желаемое качество выполнения работ и другие факторы.

Минусами газовой резки является зависимость от баллонов, что не всегда удобно, а для бытовых условий заправить их часто проблематично.

Плазменная резка имеет свои минусы, связанные в основном с тем, что качество реза напрямую зависит от профессионализма мастера. Также подаваемый воздух должен соответствовать определенным критериям, что требует использования дополнительного оборудования.

При плазменной резке может понадобиться использовать не только очки для работы, но и респираторную маску, и другие средства защиты. Проводить работы в помещении без хорошей вентиляции запрещается.

http://stroy-plys.ru

legkoe-delo.ru

Как сделать своими руками хороший плазморез из инвертора: устройство, виды, изготовление

Работу по раскрою металлических листов выполнить не так-то просто без специального оборудования. Поэтому все домашние мастера, который сталкиваются с подобной задачей, должны позаботиться о наличии в своем арсенале такого инструмента, как аппарат ручной плазменной резки. Это оборудование отличается компактными размерами и позволяет в домашних условиях легко разрезать железные листы на фрагменты подходящего размера.

Этот инструмент обладает множеством достоинств, главным из которых является то, что во время разделения заготовок на отрезки владельцу не придется впоследствии заниматься обработкой краев деталей. Чтобы упростить работу с этим оборудованием, нелишним будет каждому домашнему умельцу получить представление о существующих разновидностях этих аппаратов, их конструкции, принципе работы и правилах выбора.

Оборудование для плазменной резки металла

Все многообразие подобных инструментов можно классифицировать на две основные группы:

• производственного;
• домашнего назначения.

Особенностью аппаратов, представляющих первую группу, являются большие размеры и значительный вес. В их конструкции предусмотрено ЧПУ (числовое программное управление). Это приспособление упрощает изготовление деталей различных форм.

Работа с таким оборудованием заключается в разработке макета с использованием специального программного обеспечения. Именно на него впоследствии придется ориентироваться во время выполнения работы. После этого созданный в требуемом формате файл поступает на машину, а там уже выполняется его отрезание. Стоит заметить, что подобное оборудование недешево: цена на эти агрегаты может достигать десятков тысяч долларов.

Более простое устройство имеют аппараты, предназначенные для плазменной резки в домашних условиях. По своему исполнению они имеют вид компактного блока, который работает от электроэнергии и дополнен такими компонентами, как шланг и наконечник, обеспечивающие электрическую дугу. Именно благодаря ей и выполняется резка.

Также дуга позволяет разделять железные листы и обеспечивать высокое качество краев. Учитывая, что для разрезания заготовки используется необычный инструмент в виде ножовки или диска, владельцу не придется тратить время и силы на дополнительную шлифовку деталей. Оборудование для домашнего использования привлекательно тем, что его можно перевозить в любое место, а также хранить и использовать на протяжении длительного времени.

Предлагаемые на рынке модели устройств для плазменной резки рассчитаны на работу с различными видами материалов, что определяется типа газа, который имеется в механизме. При помощи воздушно-плазменного типа установок можно заниматься резкой заготовок из черных металлов и их сплавов. Если возникла задача по разделению деталей из цветных металлов и их комбинаций, желательно применять оборудование, где используются неактивные элементы наподобие водорода, азота или аргона. Однако к подобному варианту газовой резки в бытовых условиях прибегают нечасто.

Отличие аппаратов прямого и косвенного действия

Сегодня можно найти различные варианты ручных аппаратов, в которых реализован различный принцип функционирования. Работа установок прямого действия основывается на использовании электрической дуги. Последняя выглядит как цилиндр, и к ней непосредственно подведена струя газа. Благодаря подобной конструкции дуга нагревается до высоких температур порядка 20 000 градусов. И в то же время она способна эффективно охлаждать прочие элементы устройства.

Если говорить об установках косвенного действия, то их особенностью является меньший КПД. Именно этим и обусловлено то, что к ним прибегают не так часто.

Говоря про их устройство, следует отметить, что основная цель здесь заключается в размещении активных точек цепи на трубе либо специальном вольфрамовом электроде. Оборудование косвенного действия получило распространение для напыления, нагрева металлических устройств, причем в качестве режущего оборудования их не используют. В большинстве своем с помощью подобного ручного механизма выполняют ремонт автомобильных узлов, не прибегая к извлечению их из корпуса.

При этом подобным установкам присуща одна общая особенность: они способны работать только при наличии воздушных фильтров и охладителей. Польза от первых заключается в увеличении срока службы катода и анода, ускорении запуска механизма, который эксплуатируется довольно долго.

Что же касается второго элемента, то он необходим для увеличения эксплуатационного ресурса аппарата, работающего в непрерывном режиме. Оптимально, когда в течение часа беспрерывной резки этим аппаратом выделяют на отдых порядка 20 минут. Эти характеристики являются очень важными и должны учитываться вне зависимости от типа исполнения выбираемого устройства.

Конструкция ручного плазмореза

Возможность выполнять свою функцию подобному аппарату обеспечивает подача сильно нагретого воздуха на металлический лист. В условиях температуры, достигающей нескольких десятков тысяч градусов, при которой происходит нагрев кислорода, последний под большим давлением поступает на поверхность, что приводит к ее резке.

Более быстрое выполнение этой операции обеспечивается с учетом ионизации электрическим током. Продлить срок службы подобного оборудования можно при условии, что в его оснащении будут присутствовать следующие элементы:

• Плазмотрон. Имеет вид резака, в обязанности которого входит выполнение основных задач;
• Плазморез. Это устройство может быть выполнено в варианте прямого или косвенного воздействия;
• Сопло. Это приспособление превосходит по функциональности все прочие элементы оборудования. Оно дает понять, для выполнения резки какой сложности предназначена конкретная модель;
• Электроды. Ими оснащаются отдельные виды устройств;
• Компрессор. С его помощью создается мощный воздушный поток.

Как сделать плазморез из инвертора — инструкция

При желании подобное оборудование в состояние изготовить своими руками любой владелец. Однако, чтобы самодельный плазморез смог эффективно выполнять свою работу, необходимо соблюсти все правила. В подобном деле инвертор будет практически незаменим, так как при помощи этого устройства будет обеспечена надежная подача тока. За счет него в работе плазмореза не будет возникать перебоев, а также удастся уменьшить расход электроэнергии. Однако при этом у него имеются и недостатки: он рассчитан на резку материала меньшей толщины, нежели при использовании трансформатора.

Выбор элементов

Если вы решили самостоятельно изготовить плазморез, то вам следует подготовить необходимые материалы и оборудование:

• Инвертор или трансформатор, обладающий требуемой мощности. Чтобы не ошибиться во время покупки этого устройства, необходимо в магазине рассказать продавцу о том, для резки материала какой толщины вы планируете применять его. На основании этого и будет сделан выбор подходящего механизма. Учитывая, что резка будет выполняться вручную, желательно приобрести именно инвертор, что связано не только с его легковесностью, но и способностью уменьшить расходы электроэнергии.
• Плазменный резак или плазмотрон точка. При его выборе необходимо опираться на те же критерии, что и в случае с инвертором. Важным моментом здесь является то, что оборудование прямого воздействия рассчитано на работу с токопроводящими материалами, а плазморез косвенного воздействия больше подойдет для работы с изделиями, не способными проводить электричество.
• Компрессор для прогонки воздуха. Здесь следует уделить внимание его мощности, по которой он должен соотноситься с прочими подбираемыми компонентами.
• Кабель-шланговый пакет. Его задача будет заключаться в соединении всех вышеописанных элементов.

Сборка

Еще до начала сборки самодельного плазмореза не помешает выяснить, совместимы ли компоненты, приобретенные вами между собой. Если вам ранее не приходилось изготавливать своими руками аппарат плазменной резки, то желательно обратиться за помощью к более опытным мастерам.

Проведя анализ мощности каждого необходимого элемента, они дадут вам свою рекомендацию. Обязательно стоит позаботиться о наличии защитного комплекта одежды. Его вам придется использовать, когда настанет время проверить работоспособность самодельного плазмореза. Если говорить о процедуре сборки оборудования для плазменной резки, то она включает в себя следующие этапы:

• На первом этапе необходимо подготовить все необходимые элементы для сборки и защитную одежду.
• Далее, следует решить вопрос с источником бесперебойного питания.
• Затем необходимо взять инвертор или же трансформатор, а также кабель подходящей толщины и электроды. Особое внимание уделите последнему элементу, который должен быть выполнен из бериллия, циркония, тория или гафния. Подобные материалы считаются наилучшим выбором для воздушно-плазменной резки. Гафний также может рассматриваться в качестве альтернативы, поскольку в этом случае сварщику или мастеру, который будет выполнять работу по разделению листов, будет обеспечена более высокая безопасность. Перечисленные элементы необходимо по порядку соединить между собой, в результате должна получиться электрическая дуга.
• Далее, к компрессору подключают шланг. Именно через него будет поступать воздух в аппарат плазменной резки. Второй край необходимо подсоединить к плазмотрону.
• Возьмите небольшой кусок алюминия и проверьте в работе аппарат, который вы изготовили. Особое внимание уделите безопасности соединений.

Вне зависимости от того, планируете ли вы изготавливать плазморез своими руками или же приобрести его в магазине, вначале следует изучить все модели, познакомиться с принципами их работы и вариантами исполнения. Важным моментом является и тип материала, который планируется в дальнейшем резать с помощью этого оборудования. Упростить себе задачу по выбору вы сможете, если вначале посмотрите видео, в котором показывается принцип действия аппарата ручной плазменной резки и технология работы с ним.

Средняя стоимость оборудования

Сегодня в магазинах представлено большое количество оборудования для ручной резки металлов, которые предлагаются по различным ценам. Причем на стоимость этих аппаратов будут оказывать влияние несколько факторов:

• тип оборудования;
• производитель;
• максимальная толщина необходимого реза;
• модель аппарата.

Избежать ошибок на этапе выбора инструмента для резки металлов можно при условии, что вы посетите несколько магазинов и сравните условия, на которых вам готовы продать это оборудование. Рассматривая различные модели плазморезов, сразу следует поинтересоваться ценами на комплектующие, без которых не обойтись, если придется выполнять ремонт этого оборудования. В среднем цены запасные части к плазморезам с учетом толщины среза находятся в следующем диапазоне:

• При толщине не более 30 мм – 150–300 тыс. руб.;
• При толщине не более 25 мм – 81–220 тыс. руб.;
• При толщине не более 17 мм – 45–270 тыс. руб.;
• При толщине не более 12 мм – 32–230 тыс. руб.;
• При толщине не более 10 мм – 25–20 тыс. руб.;
• При толщине не более 6 мм – 15–200 тыс. руб.

Заключение

Оборудование для плазменной резки металлов является высокотехнологичным устройством, которое способно заметно упростить выполнение работы по разрезанию различных металлических изделий. Причем отнюдь не обязательно приобретать дорогое оборудование в магазине, каждый владелец может изготовить этот аппарат своими силами.

Для этого достаточно подготовить все необходимое оборудование и в точности следовать технологии сборки плазмореза. Даже изготовленный своими руками плазморез способен обеспечить такое же качество резки стальных деталей, как и оборудование, предлагаемое в магазинах.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Стационарный аппарат плазменной резки металла

С плазменным резаком проще планировать работы, связанные с разделением металлических листов и обработкой острых кромок, поэтому профессионалы и любители приобретают данное оборудование.

Работа с использованием плазменного резака получается более эффективной и качественной, по сравнению с другими способами раскроя металлических заготовок различной толщины.

Как работает аппарат плазменной резки металла, цена

Применение аппаратов плазменной резки позволяет экономить ресурсы, так как другое оборудование, такое как газовое или лазерное, потребляет значительное количество электроэнергии и дорогостоящего газа.

При помощи плазменного метода металлической обработки получаются заготовки, выполненные строго по размеру и обладающие отличным качеством поверхности.

Некоторое оборудование для резки металла требует дополнительной обработки кромок, тем самым увеличивается трудоемкость процесса и теряется время на вспомогательные процедуры, а плазменный резак позволяет сразу получить кромки с подходящей шероховатостью. Аппарат плазменной резки применяется:

• Для мелкосерийного производства,
• Для получения нестандартных форм,
• Для массового производства,
• В бытовой сфере,
• В процессе строительства объектов.

Интерес к такому устройству, как аппарат плазменной резки металла, цена на который отличается, появляется у тех людей и владельцев предприятий, которые желают получить производительное оборудование, помогающее в производстве и в быту.

В основе работы плазменной резки лежит процесс испарения, который начинается после попадания металла под разогретую газовую струю. Нагревателем в данном технологическом процессе служит электрическая дуга, а через нее подается активная рабочая среда.

Аппарат плазменной резки обычно монтируется стационарно, так как обладает приличным весом, поэтому для него нужно подготовить основание.

Далее идет монтаж рабочего стола, портальной консоли для фиксации плазменного резака.

Стоимость данного оборудования для плазменной резки металлических листов будет зависеть от конструкции аппарата и рейтинга производителя, который выпускает подобные агрегаты.

Как устроен аппарат плазменной резки металла, цена на него

Не все модели плазменных резаков имеют специальные приводы, чтобы осуществлять продольную и поперечную подачу, а также механизмы для работы в вертикальном направлении.

Чаще всего конструкция аппарата плазменной резки размещается на неподвижном столе. В конструкцию аппарата плазменной резки входит:

• Портальная консоль,
• Плазменный резак,
• Органы управления оборудованием,
• Есть модели, оснащенные емкостями для сжатого газа.

Также существуют модели с дополнительным оснащением, которые обладают более высокой стоимостью, но принцип работы аппаратов плазменной резки примерно одинаков. Основную работу в аппарате плазменной резки выполняет плазменный резак, в состав которого входят:

• Электрод,
• Система поджига,
• Форсунки,
• Вентили,
• Редукторы.

Контроль за работой аппарата осуществляется с помощью регуляторов, способных перемещать портальную консоль и воздействовать на интенсивность горения электрической дуги, а также подавать рабочую среду в необходимых объемах.

Если емкости для сжатого газа нет, применяются сменные баллоны с газовой смесью, и по мере её расходования возникает необходимость в их приобретении.

Существует ручная и плазменная резка металлов, оборудование, цена этих аппаратов будет отличаться. Ручной аппарат для плазменной резки металлических заготовок более мобильный и есть возможность его перемещать и устанавливать в месте, где будет производиться процесс резания.

Также в разных моделях отличаются возможности рабочего стола, и этот фактор оказывает влияние на окончательную стоимость аппарата для плазменной резки. Стационарные модели обладают габаритными столами, к которым подводятся все необходимые коммуникации, и на таком металлическом сооружении выполняется плазменная резка.

Стационарная плазменная резка металлов, оборудование, цена получается значительно выше, так как конструкция сложная и требует дополнительного оснащения. Для более эффективной и точной работы стационарного плазменного оборудования используется ЧПУ.

Такие аппараты находят применение в производственной сфере, где необходимо выполнять большое количество операций по получению различных заготовок определенной формы.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Ручные станки плазменной резки металла

Главная страница » Плазменная резка » Оборудование » Плазменная резка - станки » Ручные станки плазменной резки металла

На нашем сайте продолжается серия статей, каждая из которых является ответом на ваши, уважаемые посетители сайта, вопросы касательно плазменной резки металлов. В случае, если вы не нашли ответ на интересующий вас вопрос или он вас не удовлетворил, то рекомендуем задать его в «Комментариях» к любой статье, и вы получите исчерпывающий ответ на полях нашего сайта. Всем, кто имеет желание расширить свои знания в понимании процессов, происходящих в ходе плазменной резки, рекомендуем прочитать статью «Плазменная резка. Принцип работы». На страницах сайта можно, также, познакомиться с разнообразием плазморезов и узнать об особенностях малогабаритных станков.

Сегодня познакомимся с другой категорией компактного оборудования — ручными станками плазменной резки металла (далее –станками).

Технология резки станком

Из указанной выше статьи, вы уже знаете, что технология плазменной резки делятся на два вида:

• косвенного действия. Применяется для бесконтактной резки не проводящих электрический ток материалов;
• прямого действия. Для контактной резки всех видов электропроводящих материалов.

Ручная плазменная резка металла выполняется с использованием технологии прямого действия.

Установка ручной резки металла.

Комплектность станка

В его состав входят:

• плазмотрон (или другое его название — плазменный резак). Главный компонент комплекта, который состоит из составляющих:
  • сопло;
  • электрод;
  • изолятор. Термостойкая шайба, которая находится между ними;
• источник электропитания:
• набор шлангов и кабелей. Они соединяют плазмотрон с компрессором или газовым баллоном и источником электропитания.

Рука оператора с плазмотроном в процессе работы находится на весу и поэтому инструмент может незапланированно перемещаться из-за непроизвольных движений рабочего. Качество реза будет низким: следы рывков, неровности, наплывы и т. п. Что бы этого не было, на плазмотрон надевают специальные упоры или подставки, которые позволяют поставить инструмент на заготовку и вести по линии разреза. Это, кроме того, обеспечит постоянный зазор между плазмотроном и заготовкой. Деталь после такой обработки будет соответствовать всем предъявляемым требованиям.

Плазморез «Powermax 85».

Источники электропитания станков

Источники электропитания для ручных аппаратов работают от сетей переменного тока. Большинство из них представляют собой выпрямители и преобразуют получаемую электроэнергию в напряжение постоянного тока, а остальные – являются трансформаторами переменного тока. Это вызвано тем, что плазмотроны, работающие на постоянном токе, имеют более высокий КПД (примерно на 30%), но меньшую мощность (допускается ток 70…100 А). Их нельзя использовать при раскрое толстых заготовок. При необходимости обработки таких заготовок, в качестве источников электропитания, используют трансформаторы. Переменный ток применяется и в других случаях: например, для раскроя алюминия и его сплавов.

Следует учитывать, что большой ток приводит к нагреву источника питания. Для работы инверторов необходимы перерывы для остывания. Трансформатору такие перерывы требуются значительно реже (некоторые модели работают, вообще, без перерывов).

На строительных площадках часто бывают «скачки» напряжения в электросети. Для трансформаторов, в отличие от инверторов, они не опасны. Поэтому, для электропитания инверторов используются мощные стабилизаторы электрического напряжения.

Установка к работе готова.

Технология работы на станке

Последовательность действий следующая:

• производится сборка станка:
  • подключение и соединение всех узлов;
  • металлическую заготовку подсоединяют к аппарату (трансформатору или инвертору) обязательно штатным электрокабелем;
• установку подключают к электросети;
• плазмотрон подносят к обрабатываемой заготовке (на расстояние около 40 мм) и производят зажигание вспомогательной электрической дуги, которая должна инициировать ионизацию;
• открывают вентили подачи газа.

Образуется плазменная струя, имеющая высокую электропроводимость. При соприкосновении струи с заготовкой формируется режущая (рабочая) электрическая дуга (одновременно автоматически отключается вспомогательная). Режущая дуга обеспечивает непрерывность процесса ионизации подаваемого газа и образования плазменного потока.

Если по какой-либо причине процесс прекращается, то следует прекратить подачу газа и повторить всю процедуру розжига.

Отечественное оборудование бренда «Ресанта».

Где купить

• Компания «Центр промышленного оборудования»;

• Сайт: http://cpo174.ru/;
• Адрес: 454007, г. Челябинск, ул. Артиллерийская, дом № 122;
• Телефон: +7-(351)-267-20-59;
• Почта: [email protected].

Компания предлагает сварочный инвертор «Ресанта САИ 220». Стоимость: 8280 рублей.

Вашему вниманию предлагается видеоролик, рассказывающий о технологии плазменной резки на ручном оборудовании.



plazmen.ru

Системы плазменной ручной резки

Область применения

Не секрет, что применение аппаратов обусловлено причинами связанными с необходимостью увеличения производительности (скорости) ручной и автоматизированной резки различных металлов и сплавов с одновременным решением задачи по уходу от последующих операций механической обработки. Это реализуется благодаря тому, что при таком раскрое мы имеем существенный прирост как в скорости  ручной резки так и в качестве кромки, которую получаем после обработки. Для наглядности предлагаем ознакомиться с фото и показателями по скоростям резки одного и того же образца из низколегированной стали методом автогенного и плазменного способах раскроя. Это даст некоторое представление о существенных плюсах, которые имеет второй способ.

Выбор плазмотрона ручной резки: как подобрать нужный и угадать в цене.

Однажды столкнувшись с проблемой выбора инструмента ручной плазменной резки мы, пытаемся понять каким образом правильно сделать выбор, и какие показатели являются определяющими и в полной мере характеризует оборудование. Пробуем разобраться в данном вопросе.

Толщины металла для раскроя  и ток.

Определяющим показателем при выборе аппарата ручной резки листового черного и цветного металла является диапазон толщин металла, который мы предполагаем обрабатывать. Данные характеристики производители как правило указывают в технической документации на оборудование и что интересно – определенному показателю толщины материала соответствует некоторое усредненное значения тока. Поэтому фиксируем – толщина металла и значения тока при котором производится резка являются величинами взаимозависящими. И понять какой именно источник подходит для решения Ваших задач можно по одному из эти показателей.

Дополнительно ориентироваться можно на следующее соотношение - для раскроя 20 мм «черной стали» необходимо порядка 80 ампер. При резке нержавеющих сталей толщина резки будет составлять 80%, а для алюминия 70% от показателя толщины заявленного выше. Дополнительно необходимо обратить внимание на способ регулировки тока. Возможны по сути два варианта: ступенчатая или плавная.

Плавная регулировка тока предпочтительнее, поскольку не смотря на то, что значения токов мы выставляем по таблице значений, которые предоставляет производитель в мануалах на оборудования при плавной регулировке мы имеем возможность империческим путем подобрать режим, который будет оптимальным для решения именно нашей задачи.

ПВ% (продолжительность включений ), рабочий цикл.

Не будем говорить техническим языком учебников и предложим следующую формулировку данного довольно важного показателя, который действительно расшифровывается, как «продолжительность включений» и говорит нам о том, сколько времени непрерывно может эксплуатироваться аппарат на номинальном токе при цикле, обычно 10минут. Т.о. если в характеристиках на оборудование ПВ характеристика заявлена 60% это говорит о том что из цикла 10 минут непрерывно аппарат может работать 6 минут, 4 минуты ему необходимо «отдыхать».

Ряд производителей могут приводить ПВ характеристику для различных токов и это довольно удобно. Для понимания следует отметить, что чем на меньших токах происходит процесс резки тем больше ПВ характеристика источника и наоборот.

Например, если вы планируете непрерывно эксплуатировать установку для оказания услуг по раскрою металла, то Вам необходимо ПВ=100%. Но это конечно теория, поскольку на практике практически невозможно. К чему следует отнестись с настороженностью, так это к оборудованию производителей где данная характеристика не указана по «какой либо причине». Причина очень проста. ПВ характеристика данного аппарата  может составлять 10-15%. А это поверьте совсем не нормально для комфортной работы.

Плазмотроны для ручной резки: как охлаждать

Процесс ручной резки представляет собой процесс разделения металла высококонцентрированной плазменной дугой температура которой достигает 20000 градусов. Поэтому совершенно очевидно, что при таких температурах рабочий инструмент (в нашем случае плазмотрон) требует дополнительного охлаждения. Это необходимо по ряду причин.

Плазмотрон находится в руках оператора и особенно это важно для переносных аппаратов, и его температура должна быть приемлемой для работы руками (пусть и с дополнительными средствами защиты). Конструкция и отдельные компоненты плазматрона, находящиеся непосредственно в зоне образования дуги также требуют дополнительного охлаждения для увеличения срока их службы. Понятно, что катоды, сопла и другие компоненты плазменных резаков изготавливаются с применением специальных тугоплавких материалов, которые способны выдерживать высокие температуры тем не менее эти компоненты являются расходными материалами при резке и через определенное время требуют замены для поддержания качества реза на уровне заявленном производителями в технической документации.

Поэтому необходимо отметить тот факт, что наличие жидкостного охлаждения благоприятно сказывается как на сроке службы самого плазмотрона так и расходных материалов, особенно при работе на максимальных токах в жестких производственных условиях. Но как показывает практика, жидкостное охлаждение плазмотронов применяют в источниках, которые предназначены для работы на токах от 120 ампер и ПВ характеристикой от 60%.

Купить лучший ручной аппарат для резки  и не ошибиться

Выбор аппарата ручной плазменной резки закончен, и вы приняли во внимание все вышеперечисленные рекомендации. Такой подход позволяет достаточно четко сформулировать Ваши требования к оборудованию но в самом конце пути необходимо будет ответить на вопрос – какому производителю отдать предпочтение.

На наш взгляд определяющим моментом является бюджет в который Вы предполагаете реализовать данный проект. Ведь каким бы «лучшим из лучших» не было оборудование, но его стоимость не приемлема на данный момент, то выбор будет определен именно этим показателем. Теперь, если давать краткий обзор рынка оборудования для плазменной резки, то он определенно сформирован и на нем есть безусловные лидеры имеющие полувековую историю и сотни уникальных запатентованных технологий. Не ходя вокруг да около - лидерами в данном сегменте представленными на Российском рынке являются компании Hypertherm и Kjellberg – компании, которые располагаются в верхнем ценовом сегменте и заслуженно имеют репутацию компаний, производящих оборудование высочайшего качества и надежности.

К оборудованию в среднем ценовом сегменте можно отнести другие европейские компании, которые закрепились на Российском рынке и могут соответствовать тем требованиям, которые мы отразили в начале нашего обзора. Дополнительно можно обратить внимание и на отечественные разработки в области плазменной резки, которые не претендуют на звание уникальных и «сильно передовых», но тем не мене находят применение в различных отраслях промышленности. В любом случае выбор остается за Вами, поскольку только Вы можете принять лучшее решение , и только Вы будете полностью нести за него ответственность. Мы лишь попытались некоторым образом облегчить путь выбора данного продукта. Желаем удачи и всех благ.

plasmainfo.ru

---

•
  Аппарат плазменной резки аппарат с компрессором
•
  Аппаратура пусковая
•
  Аппарат для сварки полипропиленовых труб какой выбрать рейтинг
•
  Вд 201 сварочный аппарат
•
  Пусковая аппаратура
•
  Насадки для сварочный аппарат для полипропиленовых труб
•
  Аппарат для сварки труб пэ
•
  Аппарат для сварки пэ труб
•
  Как собрать сварочный аппарат своими руками
•
  Сварочный аппарат неон вд 315
•
  Бытовой пескоструйный аппарат
