Аварийное питание дачи или загородного дома (инвертор + аккумулятор) - год тестирования. Инвертор и аккумулятор для дома
Аварийное питание дачи или загородного дома (инвертор + аккумулятор)
Обзор может оказаться полезным всякого рода дачникам и пользователям загородных домов (а может и не только загородных), в местах с частым отключением электричества… На текущий момент можно купить напрямую с завода инвертор несколько дешевле чем по указанной ссылке в шапке обзора — внизу обзора будет выложена ссылка.Вместо предисловияУже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет :( Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки…Стал искать варианты решения этой проблемы. Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов. Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией :) Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторовСхема успешно отработала более одного года! Элементы схемы, это Инвертор с UPS и контролем/зарядкой внешней батареи (в моем случае инвертор 1500Вт (пик 3000Вт) — в некоторых китайских источниках фигурировала цифра 3000вт пиковой нагрузки до 4 минут, не проверял не знаю :) Вернее сказать типа проверки (случайно) получилось, но насколько это корректно рассматривать не берусь судить - ниже опишу подробности.
Ниже на фото будут встречаться инвертор на 2000Вт (куплен соседу) и мой на 1500Вт, поэтому будут фигурировать разные наклейки с мощностью. Собственно обозреваемый со всех сторон :)Спереди два контрольных стрелочных индикатора (бывают модификации) с индикацией сети 220v (по выходу), уровня 12в и индикаторы режима работы (заряд/ работа от сети; "Faule" - режим "авария" этот режим включается кратковременно при переключениях и неполадках в сети, после чего возвращается в нормальный; сигнализация включенного питания инвертора). Возможно стоит заметить, что при отключении инвертора сквозь него передача сети продолжается. И еще одна особенность (я бы сказал "косяк") - в процессе работы обратил внимание, что индикация 12в, это не всегда индикация заряда аккумулятора. Если сделать первоначальное включение БЕЗ аккумулятора вовсе - 12 в будет подаваться со внутреннего преобразователя и следовательно показания все так же будут 12в, хотя аккумулятора как такового не будет. Короче именно с 12в индикацией не совсем понятно, сейчас задал вопрос представителю завода, что он сможет ответить.

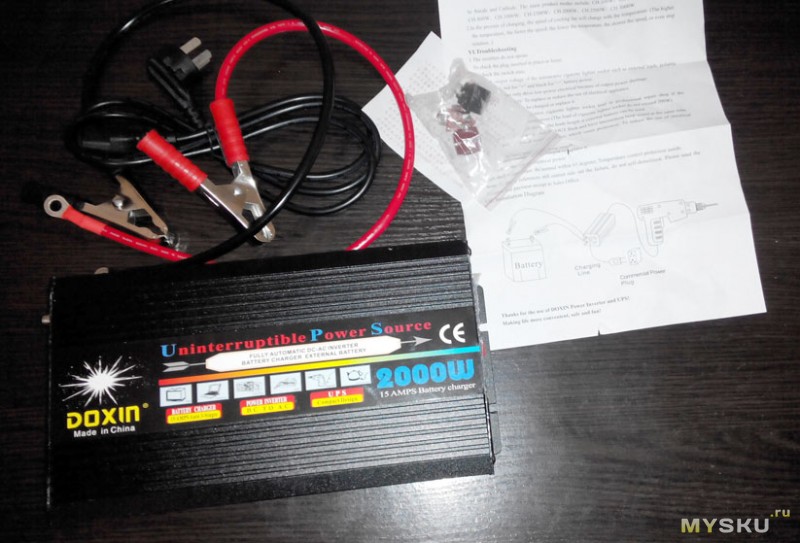

Вот такой поставляется комплект...
По идее каждый сам выбирает по своей предполагаемой нагрузке мощность инвертора, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает) Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания. В моем случае используется инвертор с модифицированной синусоидой (он несколько дешевле). В случае подключения (например) холодильника, котлов для обогрева (насосы- нужно ч
www.taker.im
Аварийное питание дачи или загородного дома (инвертор + аккумулятор)
- Цена: 5000р на момент покупки + 3000р доставка (EMS)
Вместо предисловия (можно пропустить нетерпеливым — многА буковок)
Дополнительная информация
Уже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет :( Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки…Стал искать варианты решения этой проблемы. Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов. Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией :) Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов
Ниже на фото инвертор на 2000Вт (куплен соседу)По идее каждый сам выбирает по свое
mysku.me
Аварийное питание дачи или загородного дома (инвертор + аккумулятор) - после нескольких лет тестирования / Alibaba / Shopper
Покупались (несколько) довольно давно, активных ссылок на точно такой товар на Алиэкспресс не смог найти — подобный
Ссылка в шапке на завод (по сути), когда-то пришлось с ними некоторое время общаться, и они всячески предлагали свои услуги в продаже НАПРЯМУЮ этих же самых инверторов, так что цена в шапке самая «вкусная».
Вместо предисловия
Несколько лет назад переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п. Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет :( Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки… Стал искать варианты решения этой проблемы. Первой идеей была установка солнечных батарей/ветряков (собирал инфу)… Но отпугнула цена + очень долгая окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, получалось слишком дорого и нерентабельно. Варианты с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов в сравнении с переродившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов. Конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией :) Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов
Схема успешно отработала уже не один год!, и обзор имеет под собой вполне практические результаты использования, а не надуманные! Элементы схемы- Инвертор с UPS и контролем/зарядкой внешней батареи (в моем случае инвертор 1500Вт (пик 3000Вт) — в некоторых китайских источниках фигурировала цифра 3000вт пиковой нагрузки до 4 минут, не проверял не знаю :)
В обзоре на фото будут встречаться инвертор на 2000Вт (куплен соседу) и мой на 1500Вт. Поэтому не обращайте внимание на разную маркировку инвертора на разных фото.

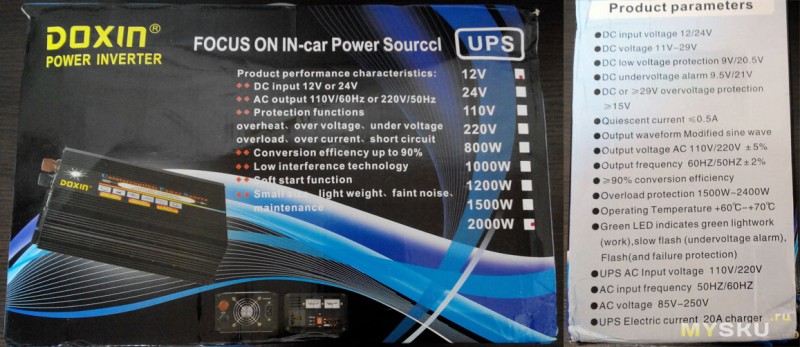

Линейка производимых инверторов на коробке…

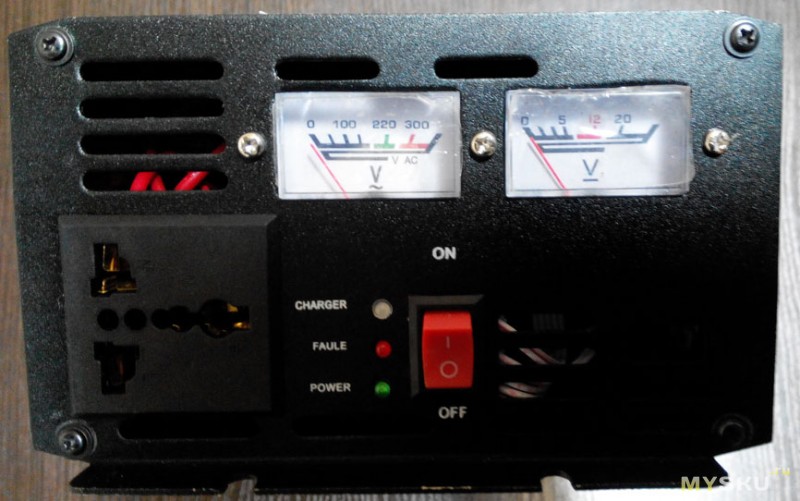

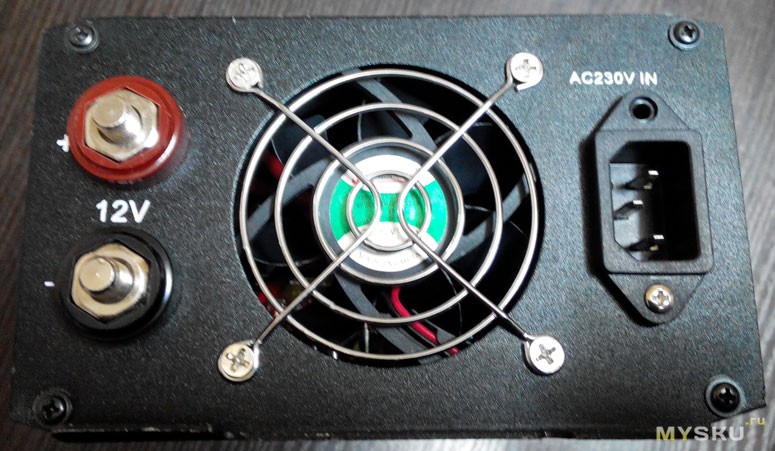

Ну и сам обозреваемый «во всех позах» ;)
По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает)
Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.
Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле).
В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).
Насос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена).На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание :) Сколько времени он проработал до срабатывания защиты неизвестно :)
Аккумулятор автомобильный (я покупал с запасом — на 190 А*ч). Решил больше -лучше :)
Как оказалось, для меня, эта емкость оказалась слишком избыточной — в реале, практически за часов 5 работы от аккумулятора, показания встроенного измерителя напряжения аккумулятора не изменились заметно. При этом было включено освещение в паре комнат, уличное и два телевизора на 24" и 38", ноутбук 17", (по необходимости включалась вода) и возможно еще что-то… + вполне можно было подрабатывать различным ручным электроинструментом (по необходимости).Покупать специальные аккумуляторы (будь то тяговые или гель) я решил нецелесообразным, т.к. инвертор имеет контроль заряда аккумулятора, и в отличие от «солнечных технологий» не вырабатывает его ниже «нормального его разряда», а цена заметно отличается.
По факту выбора и использования аккумулятора- я не производил измерений нового, но решил проверить остаточную емкость через год использования и был приятно удивлен :) Совсем не факт, что на новом было значительно больше.
Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке):
-Одна часть идет напрямую от сети, и не резервируется аварийным источником — электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.
-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы легко исключается инвертор и аккумулятор), это может понадобиться, например, при выходе из строя инвертора, аккумулятора или для их обслуживания.
Инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.

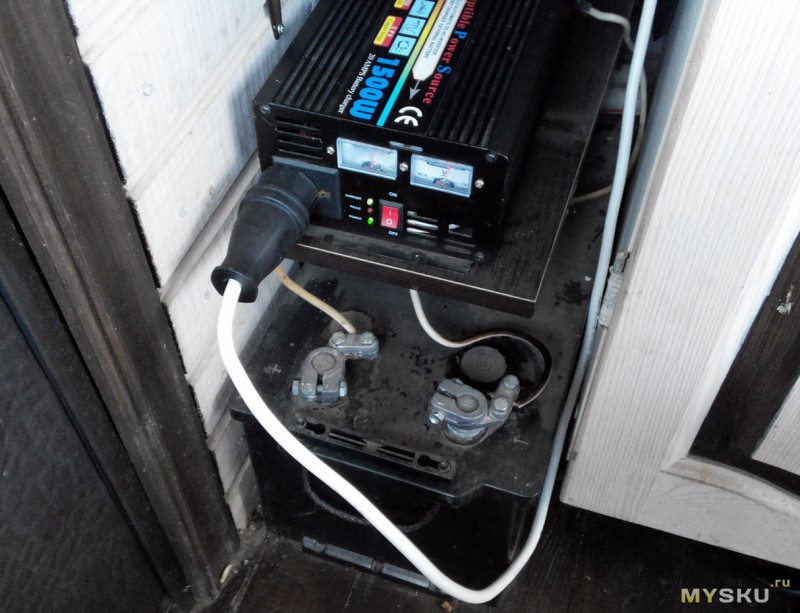

Получилось примерно так.

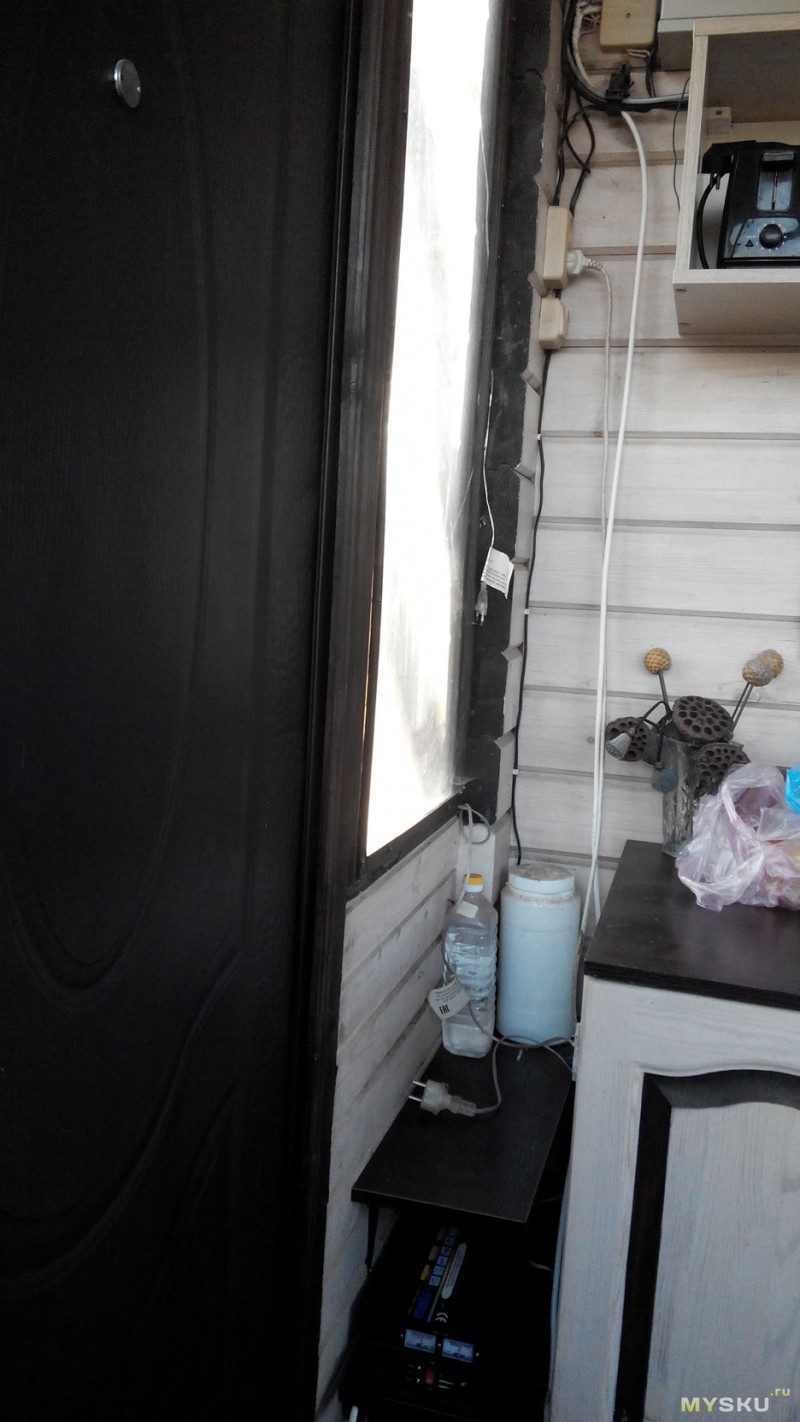

Нужно иметь ввиду некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня — делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное» :))
Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) — переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) — есть ли «свет» или нету :)
Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)

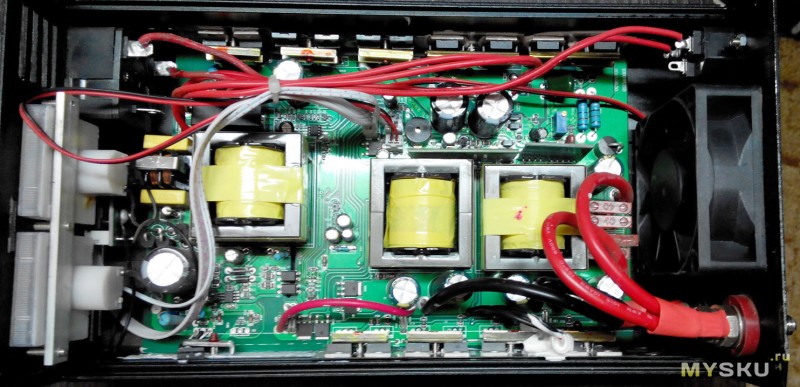

Моему инвертору уже «досталось» — приходилось ремонтировать, хотя причина была не в качестве сборки, а в безалаберности моего сына. На прошлый НГ он оставался «хозяином» на даче, длительно пропадала электроэнергия, причем с опусканием неоднократным до 110-120в… Короче он умудрился подключить в сеть «гарантийную» кроме воды и всего прочего еще и и электрообогреватель на 2500Вт… Короче выдержал некоторое время инвертор, а потом «забил на такую тяжелую жизнь» ;)

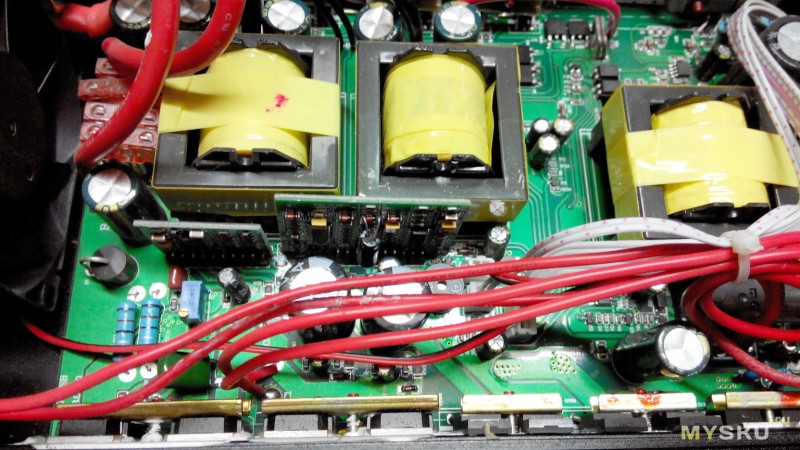

Вылетел FQA24N50 и подгорел резистор (из-за него собственно и были непонятки — на выходе непонятно что творилось), после замены все опять в норме — ремонт обошелся менее 1$ :)
Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах: + меньшая стоимость + нет шума + нет запаха + автоматический переход на резервное питание + нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой) + нет необходимости в отдельном месте для хранения (на веранде занимает одну полку) + нет необходимости закупать, привозить, хранить топливо
— ограниченное время непрерывной работы
± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)
Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.
shopper.life
Как расчитать бесперебойное питание инвертор-аккумулятор для частного дома
Нецелесообразность использования генератора.
Проживание в частном доме, не важно постоянный дом это или дача, обязывает владельца заботиться о обеспечении бесперебойного энергоснабжения жилища.
Генераторы средней мощности и маломощные бензиновые генераторы помогают решить эту задачу. Но они налагают на нас расходы на топливо. Это конечно же с лихвой оправдывается ведь комфорт превыше всего. Но случается так что использование генератора, использующего жидкое топливо не оправдано, не целесообразно, а иногда и просто невозможно.
Инвертор-аккумулятор (безперебойник) подходит при краткосрочных сбоях энергоснабжения.
Тогда нам на помощь приходят системы инвертор-аккумулятор. Где и когда это может быть применено? Да везде там же где и генераторы. Когда инвертор будет нам выгоден? Если у вас на длительное время выключают центральное электроснабжение, то конечно же бензогенератор подходит больше всего. Но, перебои в вашей сети частые и одновременно не продолжительные (меньше часа) тогда вам больше подойдет система инвертор-аккумулятор.
В отличие от генератора который вырабатывает электроэнергию сжигая топливо, инвертор получает питание от блока аккумуляторных батарей. Время работы генератора зависит от объема бензобака, а мощность нагрузки от объема цилиндров двигателя. У инвертора другая ситуация время его работы очень ограничено и на прямую зависит от свойств аккумулятора – ток будет вырабатываться до тех пор, пока не разрядится батарея – максимум 90 минут (в таком случае батарея выйдет из строя), рекомендуется не более 30 минут. Вырабатываемая мощность также ограничена , потому подключать к такой системе весь дом нельзя. К инвертору подключают жизненно важное оборудование, котел системы отопления, например, или автоматику обслуживающую теплицу.
Расчет системы инвертор-аккумулятор.
Систему расчитывают по формуле:Время автономной работы равно 1.700
- ВР = (ШТ*ЕБ*8,5)/МН
- Где ВР – Время автономной работы системы, часы
- ШТ – количество штук параллельных аккумуляторов, штуки
- ЕБ – емкость 1-й батареи, Ач
- МН – мощность подключенной нагрузки (приборы-потребители), Ватт
Пример: 2 аккумулятора емкостью 30 Ач каждый смогут вырабатывать нагрузку в 500 Ватт в течение 1,02 часа. (2*30*8,5)/500=1.02
Если на нужно увеличить время работы системы от аккумуляторов то мы добавляем их количество или увеличиваем их мощность ( батареи подключаются параллельно – минус и минус, плюс и плюс одной батареи с другой соответственно).
Батареи 12В рекомендуется подключать параллельно в количестве 1-4 (больше АКБ – больше мощность) и обязательно одного номинала и одного производителя, в таком случае они будут синхронно работать в режиме заряд-разряд.
И так выводы, как работает инвертор-аккумулятор.
Система инвертор-аккумулятор (она же безперебойник) работает в таком порядке.
При подаче из внешней сети энергоснабжения инвертор заряжает наши аккумуляторы, работая в режиме зарядного устройства 220В => 12В.
Одновременно стабилизатор встроенный в инвертор выравнивает все скачки напряжения, оберегая наше оборудование от поломки.
В случае когда поставка электроэнергии из вне резко пропадает, инвертор автоматически переходит в режим расхода – берет питание 12В от блока батарей и перерабатывает его в 220В. Для устройств скачок внешнего питания не заметен а о отсутствии его, они вообще не подозревают так как подключены к внешнему миру через наше хитрое устройство.
Вывод: Инверторная система работает как безперебойник , спасая наши приборы при скачках напряжения и могут непродолжительное время поддерживать их работу при временных отключения снабжения внешним электропитанием.
Loading ... Похожие статьи:
Статьи по теме:
domdvordorogi.ru
Мощные аккумуляторы для Инвертора » Valley of Winds
AGM и GEL батареи
Энергетическая основа современных систем резервного электроснабжения – специализированные необслуживаемые (не требующие долива) аккумуляторные батареи большой емкости, изготовленные по технологиям GEL (гелевые) или AGМ (стекловолоконные). Внешне они похожи на автомобильные аккумуляторы (только крупнее). Но на самом деле есть большое отличие.
Почему не годятся обычные стартерные батареи
Для многих очевидно, что дешевые обслуживаемые батареи стартерного типа не предназначены для оснащения инверторных систем резервного электроснабжения коттеджей. Менее очевидно, что и более дорогостоящие необслуживаемые авто-аккумуляторы (выполненные по той же технологии AGM!) также малопригодны для резервного электроснабжения.
И дело здесь не в том, что они «плохие» или «хуже», чем специализированные аккумуляторы для бесперебойного питания. Дело в принципиально разном назначении!
Автомобильный аккумулятор должен в течение нескольких секунд обеспечивать большой ток для работы стартера, который должен провернуть массивные внутренние части двигателя. Подразумевается, что заряд аккумулятора при этом падает незначительно и должен успеть полностью восстановиться даже в короткой поездке.
При длительных циклах разрядки (а это нормальный режим резервного электроснабжения) стартерные аккумуляторы быстро выходят из строя. Опытные водители знают, что если аккумулятор разрядился в ноль несколько раз подряд, то он больше уже не будет нормально работать. Не важно из-за чего это произошло, выход один — новый аккумулятор. Понятно, что с такими данными автомобильные батареи не годятся для резервного электроснабжения коттеджа.
вверх
Преимущества специализированных аккумуляторов
Именно режим работы системы резервного электроснабжения определяет главное требование к аккумуляторам — они должны выдерживать глубокий разряд.
В отличие от автомобильных, специализированные аккумуляторы лучше сохраняют работоспособность после глубокого разряда. Они могут отдавать энергию на протяжении длительного времени (часы и даже сутки) до состояния, когда запас энергии (обозначаемый как «уровень заряда» SoC — State of Charge) падает до 20-30 % от первоначального значения (то есть глубина разряда DoD /Deep of Discharge/ доходит до 70-80%). Причем после зарядки аккумуляторы практически полностью восстанавливают свою рабочую емкость.
Конечно, совсем бесследно глубокий разряд для батареи не проходит. И основное различие уже среди специализированных аккумуляторов – в числе циклов глубокого разряда, которые они выдерживают без существенного ухудшения энергоемкости. По этому параметру необслуживаемые аккумуляторы для резервного электроснабжения условно делят на две категории:
- АКБ общего назначения
- АКБ глубокого разряда (deep cycle)
Для объяснения различий между ними сначала поясним общепринятую терминологию:
- Глубина разряда DoD - Depth of Discharge, величина, противоположная степени заряда SoC (DoD=100% — SoC)
- Глубокий разряд - это разряд с DoD более 40-50% от полного номинала емкости батареи.
- Буферный режим (характерен для резервного электроснабжения) — аккумуляторы полностью заряжены и готовы включиться в работу, но такие включения происходят нечасто, и внешнее питание восстанавливается до того, как батареи полностью разрядились (глубина разряда DoD обычно не более 30%, но для «крайних случаев» разрешенный максимум — до 80%).
- Циклический режим (характерен для автономного электроснабжения) — постоянное чередование глубоких (разряд DoD 40-50%, возможно и до 80%) разрядов и зарядов.
- Срок службы номинальный Life — число лет с момента начала эксплуатации, которое аккумулятор сохранит свою емкость на уровне не ниже 80% от номинала при работе в буферном режиме и идеальных условиях (t=20-25С, постоянный подзаряд).
Вообще крайний предел эксплуатации батареи — до остаточной ёмкости ~60% номинала. Но график потери емкости нелинейный, поэтому хоть после отметки в 80% эксплуатировать батарею еще и можно, но дальше падение ёмкости идет ускоренными темпами.
- Наработка циклов до отказа Cycle life — реальный срок службы, исчисляемый в циклах разряда-восстановления заряда, которые аккумулятор выдержит до снижения емкости на уровень 80% от номинала. Пересчет в «годы» идет делением числа циклов на количество отключений в год.
Если отключения редкие, и по циклам число лет выходит даже больше, чем номинальный срок , ориентироваться нужно на номинальный срок службы, т.к. он определяется естественным «старением» материалов аккумулятора и не может быть превзойден.
- Наработка циклов от глубины разряда Cycles life vs DoD — зависимость числа циклов разряда-восстановления до «смерти» батареи от «глубины разряда».
Про характеристики срока службы нужно понимать следующее — величины эти условные: номинальный срок справедлив только для нереальных условий работы, а число циклов по глубине разряда спрогнозировать проблематично, так как разряд при каждом отключении может быть разным.
Тем не менее, «Номинальный срок службы» и «Наработка циклов от глубины разряда» хоть и не позволяют точно спрогнозировать срок замены аккумуляторов, но делают возможным сравнение разных аккумуляторов между собой.
Оптимальные АКБ резервного электроснабжения
Разницу между AGM и GEL, а также аккумуляторами общего назначения и глубокого разряда демонстрирует Таблица зависимости числа циклов от типовых глубин разряда*:
| Глубина разряда батареи | 100% | 80% | 50% | 30% |
| Необслуживаемые общего назначения (буферный и ограниченно циклический режим)
| ||||
| Delta / Haze AGM (класс 10 / 12 лет) | нельзя | 200…250 | 450 | 900…1000 |
| Delta / Haze GEL (класс 10 / 12 лет) | до 200, но не рекоменд | 300…350 | 500…550 | 1200…1300 |
| Необслуживаемые глубокого разряда (улучшенная стойкость к циклическому режиму) | ||||
| Trojan GEL DeepCycle (до 12 лет) | не рекоменд | 600 | 1000 | 2000 |
| BAE трубчатые GEL OPzV (до 15 лет) | не рекоменд | 1300 | 2800 | 5000 |
* данные производителей из описаний соответствующих линеек АКБ (реальные, по опыту, могут быть меньше!)
На первый взгляд, аккумуляторы глубокого разряда серьезно выигрывают у аккумуляторов общего назначения. Но у такого превосходства, разумеется, есть цена — необслуживаемые АКБ Deep Cycle заметно дороже идентичных общего назначения.
Посмотрим на АКБ общего назначения с точки зрения реальной практики использования в московской области (все-таки, со стабильностью электроснабжения у нас пока лучше, чем где-нибудь в горных регионах).
Производители АКБ общего назначения, заявляя срок службы 10-12 лет, рассчитывают на буферный режим работы. Например на условную ситуацию, когда отключения случаются еженедельно (50 раз в год) и емкость батареи выбрана так, чтобы она успевала разрядиться не более чем на 50% до восстановления питания от сети. В этом случае ~500 доступных циклов делим на 50 раз в год и получаем искомые 10 лет.
Да, в реальной жизни не всё так идеально. Легко представить ситуацию, когда аккумуляторы начинают заряжаться после длительной работы, не успевают набрать 100% емкость, а электросеть опять отключается. На практике глубина разряда будет превышать буферные величины, и батарею придется менять раньше, чем номинальный срок службы.
Но даже если ориентироваться на глубину разряда 80%, это 250 — 300 циклов до выработки батареи. А это долгие и долгие годы работы, в течение которых о существовании системы резервного электроснабжения с необслуживаемыми батареями можно даже не вспоминать.
Поэтому резюме по батареям для типовых систем резервного электроснабжения следующее:
- Для реалий Москвы батареи общего назначения GEL — оптимум по соотношению цена / характеристики-удобство. При этом лучше не брать более дешевые аккумуляторы класса «5 лет» , т.к. их придется заменять раньше аккумуляторов класса «10-12лет» даже в случае заведомо редких отключений («5-летние» обычно стоят в офисных ИБП и служат хорошую службу для обоснования ИТ-бюджетов, но нам ведь не это нужно от аккумуляторов?).
- Аккумуляторы AGM — бюджетный вариант только для непродолжительных отключений или комбинации с генератором. Дают некоторую экономию в цене, но только если вы точно уверены в быстром восстановлении сетей в вашем населенном пункте, или если имеется генератор, т.к. AGM аккумуляторы после глубокого разряда требуют немедленный (и желательно полный) заряд.
- Батареи Deep Cycle — слишком тяжелая артиллерия для целей только резервного электроснабжения (кроме ситуаций совсем «экологичных» уголков с подключением к слабым сельским электросетям, где резервное — чуть ли не постоянное). Аккумуляторы глубокого разряда имеет смысл применять для комбинированного электроснабжения (сеть совместно с альтернативным источниками) и для автономного электроснабжения «выходного дня». Также, с некоторыми оговорками, они пригодны для систем автономного электроснабжения при постоянном проживании.
вверх
Схема подключения батарей к инвертору
- Чтобы получить вольтаж батареи, равный номиналу инвертора, отдельные 12В аккумуляторы соединяются последовательно — в одну цепочку (string).
- Для увеличения емкости батареи последовательные цепочки аккумуляторов соединяются параллельно.
- Кабели от инвертора рекомендуется подключать к «диагональным» (см. рисунок) клеммам собранной по параллельно-последовательной схеме батареи.
При оценке емкости и вольтажа получившейся батареи необходимо помнить, что:
- при последовательном соединении аккумуляторов суммируется напряжение (В), а емкость (А-ч) не меняется;
- при параллельном соединении аккумуляторов/цепочек аккумуляторов суммируется емкость (А-ч), а напряжение не меняется.
Это правило показывает, как легко может ввести в заблуждение параметр Емкость батареи (А-час) без указания вольтажа батареи (чем иногда грешат описания недорогих комплектов в неспециализированных Интернет-магазинах). Реальный запас энергии батареи отражает ее энерго-емкость, то есть произведение вольтажа на емкость. Таблица ниже показывает, что батарея с одной и той же емкостью в А-ч будет подразумевать совершенно разное число аккумуляторов (и, разумеется, запас энергии) для инверторов с разным номиналом напряжения:
| Максимальная энергоемкость (разряд на 80%) батареи из аккумуляторов 12Вх200А-час | |||
| Номинал инвертора | 12В | 24В | 48В |
| Число аккумуляторов 12В-200А-час в цепочке | 1 шт. | 2 шт. | 4 шт. |
| Емкость 1 цепочки (А-час) | 200 А-час | 200А-час | 200А-час |
| Энергоемкость цепочки аккумуляторов | 1.92 кВт-час | 3.84 кВт-час | 7.68 кВт-час |
вверх
Предлагаемое оборудование
В настоящее время мы предлагаем герметизированные необслуживаемые аккумуляторы производства Haze Battery (английский бренд Haze, завод в Китае) и Delta (Китай). Оба производителя — это хороший (так называемый «государственный») Китай: Haze — официальный поставщик для Мегафон и МТС, Delta также поставляет огромные партии батарей региональным телеком-операторам. Гелевые и AGM батареи Haze / Delta сочетают высокие эксплуатационные характеристки (надежность, долговечность) и низкую цену.
Подробнее об этих батареях читайте здесь.
Для систем резервного электроснабжения на базе наиболее мощной модели Outback VFX3048 чаще всего используются такие комплекты батарей:
- 4 шт. АКБ 12В х 200 (220) А-ч - батарея 48В х 200 (220)А-ч / вес ~280 кг
- 8 шт. АКБ 12В х 200 (220) А-ч - батарея 48В х 400 (440)А-ч / вес ~560 кг
- 12 шт. АКБ 12В х 200 (220) А-ч - батарея 48В х 600 (660)А-ч / вес ~840 кг
- 16 шт. АКБ 12В х 200 (220) А-ч - батарея 48В х 800 (880)А-ч / вес ~1120 кг
Также под заказ мы поставляем необслуживаемые GEL аккумуляторы Trojan (США) категории DeepCycle, которые значительно лучше работают в циклических режимах заряда-разряда и имеют больший срок службы.
Все поставляемые АКБ произведены по международному стандарту, сертифицированы, опробованы и на 100% подходят для использования в системах резервного электроснабжения.
Прайс-лист на аккумуляторы для инверторов
вверх
вверх
www.valleywinds.ru
Аварийное питание дачи или загородного дома (инвертор + аккумулятор) — год тестирования
- Цена: 5000р на момент покупки + 3000р доставка (EMS)
Обзор может оказаться полезным всякого рода дачникам и пользователям загородных домов (а может и не только загородных), в местах с частым отключением электричества…
Вместо предисловия (можно пропустить нетерпеливым — многА буковок)
Дополнительная информацияУже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет :( Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки…Стал искать варианты решения этой проблемы. Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов. Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией :) Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов
Схема успешно отработала один год! Элементы схемы, это Инвертор с UPS и контролем/зарядкой внешней батареи (в моем случае инвертор 1500Вт (пик 3000Вт) — в некоторых китайских источниках фигурировала цифра 3000вт пиковой нагрузки до 4 минут, не проверял не знаю :)
Ниже на фото инвертор на 2000Вт (куплен соседу)
По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает) Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле). В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).Например такойНасос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена). На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание :) Сколько времени он проработал до срабатывания защиты неизвестно :)Аккумулятор автомобильный (я покупал с запасом — на 190 А*ч). Как оказалось, для меня, эта емкость оказалась слишком избыточной — в реале, практически за часов 5 работы от аккумулятора, показания встроенного измерителя напряжения аккумулятора не изменились заметно. При этом было включено освещение в паре комнат, уличное и два телевизора на 24" и 38", ноутбук 17", (по необходимости вода) и возможно еще что-то… + вполне можно было подрабатывать различным ручным электроинструментом (по необходимости).Покупать специальные аккумуляторы (будь то тяговые или гель) я решил нецелесообразным, т.к. инвертор имеет контроль заряда аккумулятора, и в отличие от «солнечных технологий» не вырабатывает его ниже «нормального его разряда».
Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке): -Одна часть идет напрямую от сети, и не резервируется аварийным источником — электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы исключается инвертор и аккумулятор и вся электропроводка подключена к внешней сети напрямую). В тоже время инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.У меня это получилось примерно так.
Нужно иметь ввиду (на уме) некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня — делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное» :))
Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) — переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) — есть ли «свет» или нету :)
Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)
Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах:+ меньшая стоимость + нет шума+ нет запаха+ автоматический переход на резервное питание+ нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой)+ нет необходимости в отдельном месте для хранения (на веранде занимает одну полку)+ нет необходимости закупать, привозить, хранить топливо
— ограниченное время непрерывной работы
± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)
Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.
ЗЫЖ ссылки по просьбе на модифицированную синусоиду (как в обзоре) aliexpress.com/item/2000W-4000W-peak-12v-to-220v-Power-Inverter-Charger-UPS-Quiet-and-Fast-Charge/1984783459.htmlи чистую синусоиду (самую дешевую из найденных, насколько чистая не знаю) aliexpress.com/item/pure-sine-wave-2000W-4000W-peak-12v-to-220v-230v-240v-Power-Inverter-Charger-UPS-Quiet/32242841357.html
mysku.su
Инвертор с аккумуляторами и электростанцией
Практически каждый владелец загородного дома сталкивался с отключением электричества во внешней электросети. Выключенные насосы подачи воды, потекшие холодильники, пропавшее отопление — со всем этим приходится мириться до трех суток, необходимых обычно бригаде оперативного реагирования для ликвидации аварии электросети за городом.
Один из способов решения данной проблемы — электростанция с двигателем внутреннего сгорания. Правда, у нее довольно много недостатков — постоянный шум, выхлопные газы, большой расход дорогого топлива, необходимость постоянного технического обслуживания и множество других. Также можно использовать инвертор с аккумуляторами, но на длительный период автономной работы ему потребуется много аккумуляторных батарей, тоже далеко не дешевых. А наиболее эффективным вариантом является автоматический комплекс, состоящий из инвертора с аккумуляторами и электростанции с двигателем внутреннего сгорания.
Автономная работа
Почему-то многие уверены в том, что инвертор и генератор несовместимы, хотя это абсолютно не соответствует действительности. Они прекрасно дополняют друг друга, будучи совмещенными в единый комплекс автономного энергообеспечения. Практически все инверторы прекрасно работают вместе с газовыми, бензиновыми и дизельными генераторами.
Принцип работы автономного комплекса основан на использовании преимуществ инвертора и генератора, с одновременной минимизацией их недостатков. Работая в циклическом режиме (питание нагрузок — зарядка аккумуляторных батарей от генератора), инвертор и генератор по очереди выступают источниками электроэнергии для дома. Это позволяет снизить расход топлива в 3–5 раз по сравнению с обычным режимом работы генератора.
При разрядке аккумуляторных батарей инвертор в автоматическом режиме запускает работу генератора, при помощи которого восстанавливает необходимый уровень заряда. Периодичность цикла заряда/разряда зависит от емкости аккумуляторных батарей и средней мощности нагрузки энергопотребления в час. В среднем запуск генератора для зарядки производится один-два раза в сутки. Во всех комплексах есть возможность установить определенные временные периоды запрета на запуск генератора. Обычно это ночное время, когда шум двигателя может помешать сну.
Резервное электропитание
Если отключение электричества обычно длится не более суток, то оптимальным вариантом резервного энергоснабжения выступает инвертор. Но если вы хотите застраховаться от более длительных отключений, то автоматический комплекс из инвертора и генератора является наиболее доступным и эффективным решением из всех существующих.
Принцип и схема работы те же, что и в автономной системе энергообеспечения. При разрядке аккумуляторных батарей инвертор запускает генератор, который одновременно заряжает батареи и подает электроэнергию в дом. При появлении электрического сигнала из внешней электросети инвертор отключает генератор и производит зарядку уже из внешнего источника. Важно следить за тем, чтобы аккумуляторные батареи находились в полностью разряженном состоянии более суток, что бывает, когда топливо в генераторе заканчивается, а внешнее энергоснабжение еще не восстановлено. Иначе рабочие характеристики батарей могут значительно ухудшиться.
Расчет мощности
Учитывая специфику работы автономного комплекса, следует особое внимание уделить выбору генератора. Его мощности должно быть достаточно не только для энергообеспечения дома, но и для одновременной с этим зарядки аккумуляторных батарей инвертора. Например, для инвертора, номинал которого составляет 3–6 кВт, необходим генератор с мощностью 6–8 кВт, при запуске которого одна часть вырабатываемой электроэнергии будет подаваться в энергосистему дома, а другая — в зарядное устройство инвертора. После зарядки генератор выключится до новой разрядки батарей. Подобные циклы могут продолжаться многократно, пока не закончится топливо для двигателя.
Если же мощности генератора недостаточно для одновременного поддержания энергоснабжения дома и зарядки аккумуляторов, можно настроить единичный цикл. Тогда, при отключении электричества во внешней сети, электропитание переключается на инвертор с аккумуляторными батареями, осуществляющий энергоснабжение до полной разрядки батарей. После чего инвертор запускает генератор, вырабатываемая электроэнергия которого полностью направляется на обеспечение дома. Батареи же зарядятся лишь тогда, когда возобновится подача электричества из внешней сети.
Преимущества и недостатки
Преимущества автономного комплекса из генератора и инвертора:
- Генератор включается лишь изредка, причем время его включения можно задавать самостоятельно. Это уменьшает создаваемую им шумовую нагрузку и количество выделяемых выхлопных газов.
- Контроль уровня энергопотребления. Недостаточно высокий уровень нагрузки заставляет работать генератор во внештатном режиме, что снижает его рабочие характеристики. В таких случаях инвертор может переключать энергообеспечение на батареи.
- Снижается расход совсем не дешевого топлива, увеличивается периодичность необходимого технического обслуживания генератора.
- Большинство современных комплексов выполнены в виде модульных систем, что позволяет быстро и относительно недорого производить их масштабирование.
- Эффективность и время автономного энергообеспечения значительно возрастают.
К недостаткам относятся все минусы генераторов. Это и особые требования при установке, и шум с выхлопными газами, и дороговизна топлива. Но все же в автономных комплексах энергообеспечения большинство этих и других недостатков минимизировано, что сделало эти комплексы, пожалуй, оптимальными системами автономного энергообеспечения.
