Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв. мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п. 9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

  • как правильно купить провода и кабели
  • как определить сечение кабелей по его диаметру

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

  • как правильно выбрать и приобрести УЗО
  • принцип действия и работы УЗО
  • зачем необходимо устанавливать УЗО и от чего оно защищает
  • различные схемы подключения УЗО

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60


. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:



Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Очень важно правильно подключить провода на клеммной колодке! В документации и зачастую на самом корпусе, возле крышки, есть схема подключения с различными видами питающей сети. Согласно схеме, которая подходит в вашем случае, подключите провода к клеммам. Цвет проводов должен соответствовать подключению в вилке и розетке. Первым подключает провод заземления — желто-зеленый, затем нейтральный провод — синий. Затем фазные провода, коричневый и два черных. Здесь главное ничего не напутать, чтобы не вывести оборудования из строя.

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

  • поставить перемычку между клеммами L1 и L2, L2 и L3,
  • подключить к L2 фазный провод — коричневого цвета;
  • оставить перемычку между клеммами N1 и N2;
  • подключить к N2 нейтральный провод — синего цвета;
  • к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плитыОднофазная схема подключения электрической плитыТрехфазная схема подключения электроплиты

Подборка видео-руководств по теме:

Как починить клеммную колодку электрической плиты

Электропитание электрической плиты подается с задней стороны прибора через клеммную колодку. Новые плиты не поставляются с сетевыми кабелями, поэтому для подключения к электрике будет использоваться старый кабель, который использовался на вашей старой плите.

Однако, если он подключен неправильно, например, винты неправильно затянуты во время установки, это может привести к перегреву и повреждению клеммной колодки.

Если вы не знаете, с чего начать, не нужно паниковать. Мы расскажем вам, как успешно заменить клеммную колодку, не повредив духовку.

В этом видео показан пример снятия или замены детали на типичном станке, некоторые модели могут отличаться, но процедура должна быть схожей.

Что вам понадобится

  • Клеммная колодка
  • Отвертка
  • Клещи

Шаг 1. Советы по безопасности (выключите плиту)

Безопасность прежде всего! Прежде чем приступить к ремонту, убедитесь, что вы выключили прибор из сети.

Шаг 2 — Освобождение клеммной колодки

На клеммной колодке этой плиты мы можем видеть некоторые повреждения, которые на самом деле были вызваны тем, что этот нейтральный провод (синий провод) не был должным образом затянут на самой клеммной колодке. Мы также можем видеть подгорание на синем проводе.

Приступайте к отсоединению этих трех проводов, фотографировать не нужно, так как все они помечены как «Живой», «Нейтральный» и «Земля». Вы отсоединяете их, отвинчивая винты, которые удерживают их на месте.

Теперь, когда все провода отсоединены, вы можете освободить кабельный зажим внизу.

Чтобы снять клеммную колодку с плиты, просто открутите два винта и нажмите на два зажима сверху — тогда вы сможете отсоединить ее от самой плиты.

Шаг 3. Подсоедините электрические разъемы к новой клеммной колодке

.

Теперь, когда клеммная колодка снята с плиты, вы сможете увидеть проводку, которая подключается к самой клеммной колодке.

Обычно мы советуем сфотографировать проводку, чтобы вы могли точно вспомнить, как она расположена, но в этом случае вы можете увидеть, что со временем все эти провода практически все стали коричневыми.

Если это произошло с проводами на вашей плите, вы можете просто поднести новую клеммную колодку к старой и перекинуть провода по одному в одну и ту же точку на новой клеммной колодке.

Стоит отметить, что эти электрические разъемы должны быть очень плотно соединены, поэтому используйте пару плоскогубцев, чтобы укрепить и закрыть разъемы, если они немного ослаблены.

Шаг 4. Прикрепите новую клеммную колодку к плите

.

Вся тяжелая работа позади, и вы почти закончили! На этом этапе вы готовы снова подключить клеммную колодку к плите.

Сначала вставьте дно, а затем закрепите его внутри, убедившись, что зажимы прилегают к задней панели плиты. Затем вы можете прикрутить его на место.

Шаг 5. Повторно подключите сетевой кабель

.

Осталось только снова подключить сетевой кабель, но из-за повреждения нулевого провода на этой плите мы просто зачищаем провод до сюда, а затем зачищаем его так, чтобы было новое соединение, идущее в клеммную колодку. .

Если вам нужно сделать это с проводом, используйте пару плоскогубцев с секцией для резки провода и отрежьте конец. Затем вы можете использовать канцелярский нож или нож, чтобы аккуратно зачистить изоляцию, чтобы открыть новое соединение.

После того, как вы сделали надрезы по всей изоляции проводника (вплоть до медной верхней жилы), просто используйте пару плоскогубцев и скрутите резину, которая должна сломать ее в том месте, где вы надрезали, а затем вы можете снять резину рычагом.

Это даст вам хорошее новое соединение, но если провода снова закрутились вместе, вы можете использовать пару плоскогубцев, чтобы просто туго скрутить их вместе.

Шаг 6 — Присоединение проводов

Поскольку теперь у проводов есть разница в длине, вы можете проделать точно такую ​​же процедуру с коричневым проводом.

Теперь, когда у них есть новые соединения на проводах под напряжением и нейтрали, вы готовы подключить их к клеммной колодке. При этом просто убедитесь, что соединительные винты затянуты.

После прикрепления и завинчивания вы можете положить землю в конце. После того, как фаза и нейтраль установлены, еще раз проверьте винты и убедитесь, что эти соединения очень туго затянуты, чтобы не пострадать от другого перегоревшего клеммного блока.

Как только вы будете довольны, вы можете согнуть провод на место, а затем вы можете установить заземляющий провод.

Удерживая заземляющий провод на месте, вы можете манипулировать проводами, чтобы они поместились в коробке. Снова подсоедините кабельный зажим и закройте корпус клеммной колодки.

Хотите почистить духовку прямо сейчас?

Если вы все еще чувствуете себя на вершине мира после хорошо выполненной работы, вы можете использовать неедкое чистящее средство для духовки, чтобы очистить внутреннюю и внешнюю часть стационарной духовки.

Нужно найти правильную клеммную колодку для вашей духовки?

Помимо того, что это один из самых простых ремонтов бытовой техники своими руками, самостоятельный ремонт клеммной колодки духовки может сэкономить вам много денег по сравнению с заказом ремонта или покупкой новой плиты.

Здесь, в eSpares, у нас есть широкий ассортимент сменных клеммных колодок для духовых шкафов, из которых вы можете выбрать, так что вскоре вы сможете отремонтировать их самостоятельно.

Что ж, ваш набор навыков «Сделай сам» теперь включает в себя ремонт клеммной колодки духовки.

Поздравляем! Если вам нужен совет по ремонту бытовой техники в домашних условиях, eSpares предлагает множество полезных советов в нашем консультационном центре.

Как подключить розетку 120/240 В для электрической плиты

Электрические кухонные плиты требуют особой проводки, поскольку для них требуется цепь на 120/240 вольт и розетка. В то время как газовые плиты также подключены к розетке, чтобы обеспечить питание для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые цепи на 120 вольт. Электрическая плита, с другой стороны, использует ток 120 вольт для тех же целей, но также использует ток 240 вольт для нагрева нагревательных элементов плиты и нагревательных змеевиков духовки. Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части цепи.

В этом отношении электрическая плита очень похожа на электрическую сушилку для белья, в которой также используется розетка на 120/240 вольт. В сушилке для белья таймер и барабанная камера питаются от тока 120 вольт, а нагревательный элемент сушилки питается от тока 240 вольт.

Отдельностоящие и вставные диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит. Встраиваемые варочные панели или настенные духовые шкафы обычно имеют жесткую проводку , , при этом проводка цепи подключается непосредственно к панели подключения прибора без использования штепсельного шнура и розетки.

Следующие инструкции написаны для отдельно стоящих вертикальных модулей.

Цепи для электрических плит

Перед подключением концевой розетки, к которой вы будете подключать диапазон, необходимо выполнить некоторые предварительные действия. Во-первых, вам понадобится 240-вольтовая цепь с соответствующей номинальной силой тока, проложенная от панели главного автоматического выключателя до места, где вы хотите установить розетку. В то время как некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели автоматического выключателя, это почти всегда работа для профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового автоматического выключателя на 240 вольт и прокладку электрического кабеля через стены к розетке плиты.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для обеспечения необходимой мощности плиты. Потребляемая мощность диапазонов варьируется в зависимости от номинала устройства, но в большинстве случаев требуется 50-амперная цепь 240 В, подключенная проводом № 6. Для меньших диапазонов может потребоваться схема на 40 ампер, соединенная проводом №8. В любом случае цепь подключается трехжильным кабелем, включая белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

Национальный электротехнический кодекс (NEC) имеет разные правила для разных типов диапазонов. Встраиваемые диапазоны обычно жестко подключены, а размеры проводников цепи должны точно соответствовать мощности, указанной на паспортной табличке устройства. Но схемы для подключаемых отдельно стоящих диапазонов на самом деле могут быть ниже номинальных значений, указанных на паспортной табличке. Если мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки мощностью 12 000 Вт вы можете поставить новую розетку с кабелем № 8 AWG и выключателем на 40 ампер, а не кабелем № 6 и выключателем на 50 ампер.

NEC делает это допущение, потому что паспортная табличка основана на том, что духовка и горелки одновременно работают на высокой мощности, что случается не очень часто. Но если вы когда-нибудь устраивали большой ужин, вы знаете, что иногда случается зажигание всего сразу и в течение длительного времени. Поэтому рекомендуется подключать цепь диапазона с помощью 50-амперного выключателя и кабеля № 6 калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Подключение шнура питания к плите

Еще одним предварительным шагом является подключение шнура питания прибора к плите. Большинство диапазонов поставляются без шнура питания; это компонент, который вы должны купить отдельно и подключить самостоятельно. В отличие от установки схемы, подключение шнура питания относительно несложная работа, поэтому большинство домашних мастеров могут сделать это самостоятельно. В то время как размер цепи может варьироваться, что не может измениться, так это шнур питания и тип розетки. С 1996, NEC требует 4-проводных цепей для электрических плит, духовок и варочных панелей. Это означает, что розетка имеет четыре слота для вилки с 4 контактами. Установка новой розетки, предназначенной для трехштырьковых шнуров старого образца, является нарушением правил.​

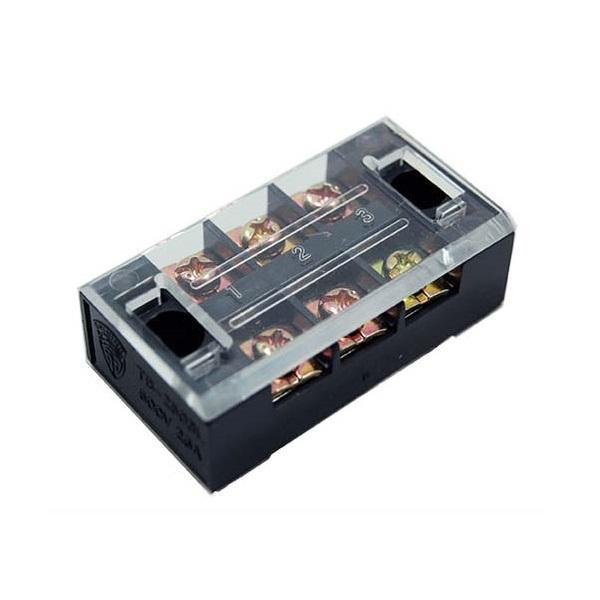

Это включает в себя снятие задней панели доступа на плите, протягивание шнура питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Вилки с 3 и 4 контактами

Похожая история с плитами и сушилками для белья. До 1996 года (на самом деле это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки разводили тремя проводниками: двумя «горячими» и одним нейтральным. Корпус или корпус прибора заземлялся через нейтраль, чтобы шнур сушилки и розетка не имели отдельного заземления.

После изменения кода приборы продавались с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на устройстве. Старая система работала нормально, но новая система безопаснее.

Правило четырех проводников применяется только при установке новой розетки, например, при новом строительстве или капитальном ремонте кухни. NEC по-прежнему позволяет использовать существующие розетки с 3 разъемами, которые работают со старыми шнурами с 3 контактами. Если вы просто заменяете диапазон и у вас уже есть розетка с 3 разъемами, вам разрешено установить вилку с 3 контактами. Однако вы должны настроить проводку диапазона так, чтобы заземление корпуса было связано с нейтральной клеммой. Многие диапазоны продаются с металлической соединительной полосой или проволокой именно для этой цели. Инструкции см. в руководстве пользователя или у производителя диапазона.

Оборудование/инструменты

  • Инструмент для зачистки проводов
  • Отвертки

Материалы

  • 2-местная приборная коробка
  • 4-гнездовая розетка на 120/240 В

Ель / Кевин Норрис

В этих инструкциях предполагается, что кабель питания серии уже подсоединен, а электрическая проводка и новый автоматический выключатель на 240 В уже установлены. Перед подключением розетки убедитесь, что проводка цепи отключена в блоке выключателя. При установке профессионалом автоматический выключатель часто остается неподключенным до тех пор, пока не будет завершена проводка розетки.

  1. Размещение емкости

    Расположение розетки обычно определяется прибором. Розетки для отдельно стоящих плит доступны через отверстие в задней части плиты.

    Когда придет время включить плиту, вы полностью вытащите ящик под духовкой, затем протянете руку через полость спереди, чтобы добраться до розетки. Поэтому лучше всего монтировать розетку в соответствии со спецификациями производителя диапазона. Обычно это на задней стене за плитой, на несколько дюймов выше пола и несколько не по центру в пространстве шкафа для плиты. Для некоторых диапазонов предпочтителен напольный монтаж розетки.

    Ель / Кевин Норрис

  2. Установка электрической коробки

    После того, как надлежащий кабель проложен от коробки выключателя к розетке, вы можете установить 2-местную коробку устройства либо заподлицо в стене, либо, если позволяет место, на стене. При установке заподлицо используются «старые» коробки, предназначенные для модернизации, в то время как при установке на поверхности могут использоваться металлические коробки для поверхностного монтажа с закругленными углами.
