Сквозные коннекторы RJ45 нового поколения: 7 преимуществ

if ($_SERVER[‘PHP_SELF’] !== «/configurator/») { // сворачиваем на странице конфигуратора ?>

} ?>

1. СТАТЬИ И ОБЗОРЫ

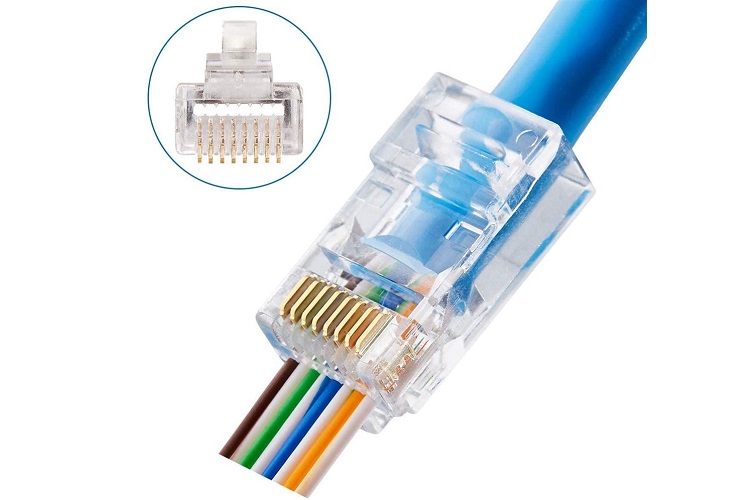

Сквозные коннекторы RJ45 (например, производства Jonard Tools) отличаются от стандартных отсутствием передней стенки в которую упираются проводники. Все жилы витой пары проходят коннектор насквозь, а излишки автоматически обрезаются специальным кримпером, или удаляются бокорезами. Использование новых коннекторов RJ45 сводит вероятность самых распространённых ошибок монтажа практически к нулю.

Рассмотрим главные отличия двух типов RJ45 и преимущества сквозных коннекторов.

Преимущество № 1

Не соблюдение распиновки коннектора – одна из самых частых проблем. Даже если вы хорошо знаете правильную схему, провода могут поменяться местами уже внутри разъема, попав не в те направляющие пазы. Нужно обладать хорошим зрением, чтоб проконтролировать соблюдение цветности проводов через полупрозрачные стенки коннектора. Даже «зоркий глаз» вынужден будет присматриваться.

Сквозные коннекторы RJ45 дают хороший визуальный контроль распиновки проводников, уменьшая вероятность перепутать цвета.

Преимущество № 2

При заведении кабеля в стандартный коннектор, один или несколько проводников могут не достать до врезного контакта и нож «прорежет воздух», не обеспечив токопроводящее соединение. Такую проблему также сложно увидеть сразу.

img alt=» В сквозных коннекторах RJ45 проводники всегда достают до врезных ножей» src=»/files/uploads/information_15634/skvoznyie-konnektoryi-rj45-03.jpg» />

В сквозных коннекторах RJ-45 проводники всегда достают до врезных ножей.

Преимущество № 3

Нужно обращать внимание на тип проводника, который может быть одножильным или многожильным. Многие не знают, что коннекторы RJ45 отличаются формой врезных контактов. Эти контакты бывают двухточечными и трёхточечными, то есть с двумя или тремя врезными ножами на каждом контакте.

Двухточечные могут быть предназначены для одножильных или многожильных проводов. Неправильный выбор врезного ножа ведёт к недолговечному соединению или его отсутствию. Трёхточечные врезные ножи универсальны и подходят для любого типа проводников.

Сквозные коннекторы, например, Jonard RJ45 оснащены врезными контактами Tripoint (трёхточечными). Они подходят для одножильных и многожильных проводников.

Преимущество № 4

Когда при установке стандартных коннекторов RJ-45 монтажник оставляет чрезмерную длину проводов, кабель не может полностью зайти в коннектор, и его изоляция не фиксируется специальным зажимом. Это приводит к тому, что коннектор удерживается только контактами, врезанными в провод. В итоге это приводит к нарушению соединения.

При монтаже сквозных коннекторов, провода любой длины проходят сквозь его тело. Изоляция заходит на максимально возможную глубину и всегда будет хорошо фиксироваться зажимом, обеспечивая прочность установки.

Преимущество № 5

Сильное нарушение витка пары, например, при неполном заведении кабеля в коннектор, ведёт к ухудшению скорости передачи. Нужно максимально сохранять скрутку проводов.

Проводники витой пары скручены для уменьшения электромагнитных помех от внешних источников и взаимных наводок при передаче сигнала. Это особенно критично для скоростей от 1 Gbit/s (Cat.6 и выше).

img alt=»Использование сквозных коннекторов» src=»/files/uploads/information_15634/skvoznyie-konnektoryi-rj45-06.jpg» />

Использование сквозных коннекторов облегчает соблюдение правильной скрутки проводов. Тяжело случайно нарушить повив если изоляция кабеля всегда заходит глубоко в коннектор.

Преимущество № 6

Использование некачественных соединителей. Бюджетные коннекторы имеют слишком тонкую позолоту на врезных контактах, а часто создана лишь видимость её присутствия. Позолота нужна для улучшения электрических характеристик контакта и защиты от коррозии. Это особенно важно, если коннектор находится во влажном помещении или в боксе на улице (например, видеонаблюдение). Тонкий слой позолоты ведёт к быстрому окислению токопроводящих частей коннектора и, как следствие, к потере связи.

Сквозные коннекторы RJ45 от Jonard Tools имеют максимальный слой позолоты равный 50 μin. Это даёт им прекрасные электрические характеристики и защищает от коррозии.

Преимущество № 7

Главная ошибка монтажа стандартных коннекторов RJ45 — пренебрежение первыми шести пунктами. Некоторые подумают, что это совсем не важно и нарушение правил не приведёт к проблеме. А может эта проблема просто не будет сразу выявлена? Ведь вопрос в том как оценивается качество работы.

В 99% случаев проверку выполняют обычным кабельным тестером, который оценивает только электрическую целостность. Если хоть какой-то контакт есть, результат будет положительным. А вот будет ли обеспечена заявленная скорость передачи — неизвестно. Реальную картину дают только два типа приборов:

1. Тестеры для квалификации скорости Ethernet
2. Тестеры для сертификации СКС

Продолжайте совершенствоваться, учитесь на чужих ошибках и не пренебрегайте советами. Будьте профессионалами своего дела!

Использование сквозных коннекторов RJ45 от Jonard Tools гарантирует:

1. Простой визуальный контроль цветовой схемы распиновки исключает ошибки
2. Проводники всегда достают до врезных контактов и обеспечивают соединение
3. Трёхточечные контактные ножи для одножильных и многожильных проводников
4. Хорошая фиксация изоляции кабеля обеспечивает прочность установки
5. Лучшее сохранение скрутки проводов, уменьшает электромагнитные помехи
6. Позолота контактов 50 μin для лучшей проводимости и защиты от коррозии
7. Ширина контактной поверхности больше на 30% в сравнении с обычным коннектором
8. Стабильно хороший результат установки не зависит от мастерства инсталлятора
9. Обеспечение скорости Ethernet до 1 Gbit/s (коннекторы CAT6A)
10. Стандарт горючести пластмасс: UL94V-2.  RoHS Compliant

Примеры сквозных коннекторов RJ-45 нового типа и кримпера для обжима:

• Кримпер для обжима сквозных коннекторов RJ45, RJ11/12, RJ 22 (6 в 1) — JIC-UC-4569
• Сквозные (проходные) коннекторы RJ45 CAT5e (100 шт) — JIC-RJ45-5100
• Сквозные (проходные) коннекторы RJ45 CAT6 (100 шт) — JIC-RJ45-6100

Чтобы получить скидку 20% на комплект «кримпер + сквозные коннекторы» заполните эту форму:



Email *

*


* — Обязательное для заполнения



Преимущества применения проходных коннекторов + обжимка для сквозных разъемов

Рассказываем, что такое коннекторы проходного типа для витой пары, чем они отличаются от классических разъемов. Также мы расскажем о преимуществах таких моделей и дадим простые инструкции по обжиму кабеля этими наконечниками.

Купить коннектор проходного типа

Содержание:

1. Что такое сквозной коннектор + отличия от обычных разъемов
2. Преимущества проходных (сквозных) коннекторов RJ45 для витой пары перед классическими моделями:
3. Обжимка кабеля коннектором RJ45 проходного типа

Что такое сквозной коннектор + отличия от обычных разъемов

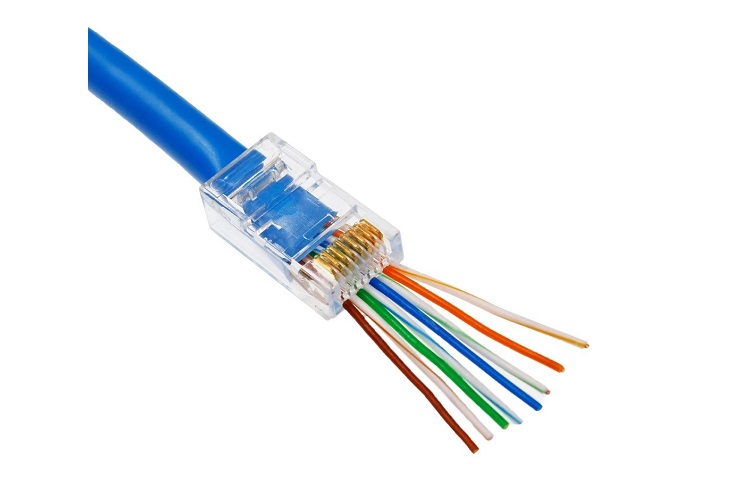

Проходной или же сквозной коннектор — это модель RJ45, предназначенная для опрессовки витой пары. У такого приспособления нет передней стенки, в которую в обычных моделях упираются проводники. В принципе, это и все отличия.

Получается, что жилы кабеля проходят через разъем насквозь. Излишки же обрезают кримпером. Использование сквозных наконечников RJ45 позволяет снизить вероятность ошибок монтажа.

Стоит знать! Как и классические модели, сквозные могут быть неэкранированными и экранированными. Также они отличаются максимально поддерживаемой скоростью передачи данных. Все это обязательно нужно учитывать при покупке.

Рассмотрим достоинства разъемов этого типа подробнее.

Преимущества проходных (сквозных) коннекторов RJ45 для витой пары перед классическими моделями:

• В обычных коннекторах проводники могут поменяться местами и попасть не в те пазы уже внутри разъема. У сквозных же легче проконтролировать визуально распиновку проводников.
• В стандартных наконечниках проводники могут не достать до врезного контакта, а значит ток не будет проводиться. Все усложняется тем, что проблему трудно заметить сразу. В проходных же разъемах жилы всегда достают до ножей.
• Если при обжимке кабеля стандартными коннекторами RJ-45 монтажник оставит слишком длинные проводники, то кабель не сможет полностью зайти в разъем. Это означает, что его изоляция не зафиксируется с помощью специального зажима. В результате наконечник будет держаться на проводе только с помощью врезных контактов, что означает нарушенное соединение. Когда же монтируется проходной коннектор RJ45, такой ситуации не возникает, поскольку длинные проводники пройдут сквозь наконечник, а значит и изоляция зайдет на максимально возможную глубину. Это гарантирует прочность фиксации.
• Опрессовать кабель сквозным коннектором гораздо легче, чем обычным.

Обжимка кабеля коннектором RJ45 проходного типа

Сперва нам нужно подготовить:

• сам провод;
• наконечник RJ45 проходного типа;
• стриппер для зачистки;
• клещи для обжима сквозного коннектора — кримпер, оснащенный лезвием для обрезки торчащих жил;
• кабельный тестер — для диагностики качества опрессовки;

Примечание: вместо специального кримпера можно взять и обычный, но тогда жилы придется обрезать самостоятельно.

Приступим. Первым делом нужно с помощью стриппера снять внешнюю изоляцию с витой пары. Для этого надо вставить конец кабеля в отверстие инструмента и провернуть стриппер вокруг провода. Дальше следует убрать нитку, связывающую пары проводников.

Теперь нужно разделить жилы, выпрямить проводники, подровнять и разложить их по выбранной вами схеме. Затем необходимо вставить разложенные проводники в коннектор. Они будут выходить за его пределы. Важно, чтобы в наконечник попало и несколько миллиметров внешней оболочки.

Берем кримпер, вставляем в гнездо инструмента коннектор RJ45 и медленно, с хорошим усилием зажимаем рукоятки обжимных клещей до конца. Щелчок означает, что кабель опрессован. Торчащие жилы будут обрезаны в момент обжимки.

Вот и все, теперь можно проверить витую пару тестером: если индикаторы засветились зеленым — все нормально.

Как видно, большинство преимуществ сквозных разъемов RJ45 для витой пары перед классическими наконечниками заключается в простоте и высоком качестве монтажа.

Видео с инструкциями по обжиму проходных коннекторов можно посмотреть здесь.
