Как соединить трубу пнд с полипропиленовой. Пайка труб пнд
Монтаж труб ПНД своими руками
Если вы строите дом или делаете ремонт в старом жилище, то наверняка столкнулись с необходимостью замены проржавевших стальных трубопроводов на новые. Лучше всего в качестве альтернативы металлу подойдут пластиковые или полиэтиленовые изделия низкого давления (ПНД). Монтаж труб ПНД своими руками выполнить очень просто даже без специальных знаний. Как правило, производители прикладывают инструкции по сборке к своей продукции.
Кроме легкости монтажа, у труб из ПНД есть и другие достоинства, которые и объясняют их все увеличивающуюся популярность:
- они устойчивы к большинству химических соединений;
- полиэтилен не подвергается коррозии;
- при замерзании внутри воды они не растрескаются;
- хорошо переносят гидроудары;
- не гниют и не поражаются грибками и бактериями;
- эластичны, и потому пригодны для применения в сейсмически опасных регионах;
- транспортировка и монтаж пластика обходится дешевле в 2–3 раза, чем транспортировка и монтаж металлических изделий;
- срок эксплуатации превышает 50 лет.
Пример сварки труб ПНД
Недостаток труб ПНД в том, что они могут служить при температурах до 40°C, т.е. не подходят для горячего водоснабжения.
Бывают два вида труб:
- Безнапорные – для канализации и ливневых стоков;
- Напорные – для газопроводов и водяных систем.
Толщина труб
Толщина стенок труб из ПНД варьируется от 2 до 72 мм, а их диаметр — от 20 до 1200 мм. Размеры подбираются в зависимости от места установки и назначения. Для подачи воды в дом чаще всего применяются изделия сечением от 20 до 30 мм с использованием компрессионных латунных или пластмассовых фитингов. При обустройстве канализации выбирают трубы ПНД диаметром от 90 до 160 мм, скрепляя их муфтами с уплотнительными кольцами.
Для труб разного размера существует и 3 различных способа соединения:
- Стыковая сварка – неразъемный тип, выполняется с помощью специального аппарата;
- Электромуфтовая сварка;
- С использованием фитингов и фланцев – разъемный вид монтажа.
Неразъемные соединения больше подходят для трубопроводов высокого давления. Шов, полученный в результате сварки, выходит даже крепче самого корпуса.
Технология сварки встык
Схема пайки труб ПНД
Сваркой наращивают трубы сечением более 50 мм и при толщине стенок свыше 5 мм. Это достаточно сложный метод, который требует некоторой подготовки оператора и наличия сварочного аппарата. Порядок действий следующий:
- Края труб выравнивают, подрезают под прямым углом и тщательно зачищают.
- Затем их нагревают до температуры плавления и быстро соединяют.
- Ждут, когда шов остынет.
При работе надо следить за временем прогрева и нажимом на стыкуемые поверхности. Сварной шов должен быть равномерным по всей длине, тогда он будет максимально прочным.
Не надо пытаться сварить две трубы от разных производителей. Характеристики полиэтиленов могут значительно различаться, и полученный шов разорвет от напора воды.
Соединение электромуфтовой сваркой
Электромуфтовая сварка труб
Данный метод крепления заключается в использовании фасонных элементов с вмонтированными электроспиралями. Спирали раскаляются и плавят полиэтилен, намертво спаивая трубы.
Этот способ применяют при монтаже отрезков сечением меньше 160 мм или тогда, когда доступ к месту стыковки затруднен. Диаметры свариваемых труб не должны различаться более чем на 10%.
Чтобы выполнить соединение, края надо очистить от грязи и выровнять. А также зафиксировать на время работы. В этом поможет позиционер.
Оба конца вставляются в муфту и включается сварочный аппарат. Длительность и температура нагрева указывается обычно на штрихкоде детали.
Соединение труб фитингами
Для труб небольшого размера, сечением до 110 мм, больше подходят съемные соединения. Из них монтируется водопровод и канализация в городских квартирах.
Для сборки вам понадобятся латунные или пластмассовые фитинги компрессионного типа и раструбные заглушки с гибкими уплотнителями.
Так же, как и при сварке, обрезаем трубы до нужной длины, причем торцы выполняются строго перпендикулярно корпусу.
Отворачиваем накидную гайку фитинга на несколько оборотов и вставляем в него трубу до конца. Она должна входить в резиновый уплотнитель с усилием. После этого надо надеть цангу и эластичное кольцо и затянуть гайку. Небольшие детали прикручиваются вручную, но для монтажа труб большего диаметра лучше воспользоваться гаечным ключом. В конце не забудьте проверить герметичность соединения.
Держатели труб
Хомут
Трубопровод из ПНД крепится к стенам хомутами. Причем для надежности их устанавливают под каждым местом стыковки. На остальных участках дистанция между креплениями равняется 10 диаметрам трубы. Отступ от стен – 2–4 мм.
Обычно используют жесткие шумопоглощающие хомуты с резиновым уплотнителем. Но чтобы в трубах при эксплуатации не возникали внутренние напряжения, некоторые держатели ставят без прокладки, оставляя трубопровод лежать в кольце крепления свободно. Это позволит ему сохранить подвижность и прослужить много лет без особого ухода.
Видео
В следующем видеоролике вы можете посмотреть, как скреплять трубы ПНД с помощью фитингов:
kakpravilnosdelat.ru
Как соединить трубу ПНД с полипропиленовой
Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.
Виды соединения полипропиленовой трубы
Полипропиленовые фитинги Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.
Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.
Виды соединения ПНД труб
Виды фитингов для ПНД труб Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.
Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.
После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.
Фланец ПНД Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.
Соединение двух труб
Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.
- В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
- Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.
Комбинированные муфты
Фитинг полипропиленовый наружный Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:
- Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
- Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
- Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
- Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
- Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
- Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
- Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.
Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.
Пайка ПП фитингов
Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.
Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.
Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.
Видео
Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:
Фото
На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:
Тройник ПНД 25-1-25 с наружной резьбой можно использовать для подключения к ПП трубам
Компрессионный фитинг для ПНД труб можно использовать для подключения к ПП трубам
Переходник с ПП трубы на кран
Подключение ПНД трубы к металлической трубе с помощью муфты
Подключение ПП трубы к металлической трубе Последняя редакция: 23.10.2015 Автор: Александр Кривинда
+2 Рейтинг статьи Плюс Минус
Спасибо, ваш голос учтен!
Понравилась статья? ― Расскажите друзьям:kanalizaciyavdome.ru
Выбор труб и монтаж водопровода из ПНД.
Оглавление статьи
Для дачников и владельцев частных домов с приусадебными участками встает вопрос «Как провести воду на участок?». Вариантов ответа на этот вопрос много, но в этой статье мы обсудим самый дешевый и популярный — ПНД трубы! Для начала разберемся, что из себя представляет этот вид трубопроводов и для чего он предназначен.

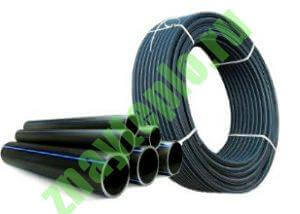

Что такое ПНД?
Аббревиатура ПНД расшифровывается как «полиэтилен низкого давления». Эти слова не означают, что такой тип трубы рассчитан на маленькое давление воды. Они просто рассказывают условия, при которых был получен данный материал. ПНД получают при давлении 0,1-2 МПа, которое, с точки зрения технологии, является низким.
Сами по себе трубопроводы рассчитаны на номинальное давление от 4 до 20 атмосфер (об этом можно прочитать на маркировке труб и фитингов). Для соединения труб используются различные виды фитингов:
- Компресионные (с цанговым соединением) — применяются для труб диаметром не более 110 мм.
- Терморезисторные — надеваются на трубу после чего подключаются к блоку питания, а затем происходит их сварка с трубой.
Терморезисторные фитинги для ПНД
Трубы больших диаметров соединяются при помощи сварки в стык. Для этого используется специальный сварочный станок.
Пайка труб больших диаметров встык.
Как выбрать диаметр ПНД труб?
Выбор диаметра труб делается из соображений необходимого расхода воды в единицу времени. То есть, если вам необходимо полить несколько грядок в теплице, то пойдет труба маленького диаметра, а если нужно наполнять бассейн или управлять работой фонтана, то необходимо больший диаметр трубы. Ниже приведем таблицу, сопоставляющую диаметр ПНД труб и расход воды:
| Расход куб.м/час | диаметр мм. |
| до 1,2 | 20 |
| от 1,2 до 1,8 | 25 |
| от 1,8 до 3,5 | 32 |
| от 3,5 до 5 | 40 |
| от 5 до 10 | 50 |
Для бытовых целей диаметр трубопровода в 50 мм я считаю верхней планкой. Больший расход, чем 10 кубометров в час в частном доме сделать очень сложно, поэтому мы не обсуждаем здесь расход через трубы диаметром больше 50 мм.
Из этой таблицы делаем следующие выводы:
- Если вам нужно провести в огород летний водопровод для полива, то для этого достаточно диаметра 25 мм.
- Если вам необходимо сделать постоянный водопровод для дома с питанием из скважины или от общей городской сети, то диаметр должен быть не менее 32 мм, а для заполнения бассейнов и работы фонтанов нужно брать трубу диаметром 40 или 50 мм.
Монтаж ПНД на компрессионные (цанговые) фитинги.
Компрессионные фитинги для ПНД
Мы подошли к самому интересному моменту — монтажу трубопроводов. Монтаж начинается с того, что вам необходимо распрямить трубу и разрезать ее на части определенной длины. Казалось бы, все просто, но первое же «столкновение» с ПНД заставляет вас изрядно вспотеть. Чтобы этого избежать, рекомендую не осуществлять монтажные работы при холодной погоде и подогревать трубу строительным феном. Нужно именно подогреть трубу, а не расплавить. Укладывать трубу удобно в неглубокие траншеи (1-2 лопаты глубиной).
Укладка трубы в траншею
После укладки осуществляется установка цанговых фитингов. Как это делать правильно будет показано ниже. Цанговые фитинги маленьких диаметров можно закручивать руками без применения специального инструмента. Для больших размеров (40 мм и выше) уже необходимо использовать специальный ключ.
Для того, чтобы было понятно как собирать трубопроводы, посмотрите следующее видео:
В этом видео мне нравится гратосниматель, которым мужчина снимает фаску с трубы. Этот инструмент сильно упрощает сборку. Кроме него еще можно использовать технический вазелин для смазки торцов трубы. Из своего опыта могу сказать, что можно вместо гратоснимателя использовать обычный нож, но это займет больше времени.
Пайка ПНД труб с помощью полипропиленовых фитингов.
Честно скажу, что я против такого способа. Сейчас объясню почему:
- У полипропилена и полиэтилена разная температура плавления. ПНД плавится при температуре чуть более 100 градусов Цельсия , а полипропилен плавится при 260 градусах. Сварка получится некачественная.
- Даже если получится сделать такое соединение, то все равно не понятно на какое давление оно рассчитано и сколько времени сможет его держать.
Поэтому советую не тратить время и деньги зря на подобные эксперименты.
Резюме.
ПНД трубы являются самым дешевым и быстрым способом сделать водопровод на приусадебном участке. Кроме этого, с их помощью можно прокладывать серьезные магистрали для больших коттеджей и целых жилых микрорайонов. Монтаж таких труб имеет свои особенности, к которым необходимо привыкнуть. Паять такие трубы можно встык или при помощи специальных терморезисторных муфт. Применять для пайки полипропиленовые фитинги я не рекомендую по описанным выше причинам. На этом все, вопросы пишите в комментариях.
znayteplo.ru
что это такое, размеры, монтаж, пайка, сварка своими руками
Газ, водопровод и другие коммуникации прокладываются с использованием труб из различных материалов. Но для создания водопровода в частных домах (в том числе и на даче своими руками) специалисты рекомендуют приобретать трубы ПНД, что это такое, стоит разобраться внимательней.
Что скрывает аббревиатура
Буквы ПНД означают материал, из которого изготовлены трубы. Расшифровка звучит так: полиэтилен низкого давления. Технология изготовления предполагает использование шнекового экструдера, на выходе получаются высокопрочные изделия с уникальными характеристиками. Долговечные, эластичные, легкие, устойчивые к воздействию химических средств, не боящиеся коррозии и доступные по цене трубы применяются не только для подведения к дому газа и воды.
Существует техническая разновидность ПНД-изделий, которые используют при прокладке коммуникаций под землей (в качестве кабель-канала), для создания канализации или системы водоотведения.
Чтобы потребитель мог ориентироваться в назначении труб, применяется маркировка цветом:
- продольная полоса желтого цвета означает, что этот вид продукции предназначен для газопровода;
- расшифровка синей полосы, нанесенной по всей длине трубы, проста – ее можно использовать при создании водопровода.
Стоит обратить внимание на то, по каким стандартам производитель изготовил трубы ПНД. Лучше, чтобы это был ГОСТ 18599 – 2001, такое изделие прослужит долго и обладает всеми нужными характеристиками.
Сортамент продукции ПНД
Размеры полиэтиленовых труб, диаметр и толщина стенки, зависят от марки полимера, который использовался при изготовлении.
Таблица 1. Минимальный и максимальный диаметры ПНД труб в зависимости от типа полиэтилена.
| Тип полимера | Минимальные размеры (диаметр, мм) | Максимальные размеры (диаметр, мм) | Толщина стенок (мм) | Примечание |
| PE 33 | 10 | 160 | от 2 до 12 | Не рассчитаны на давление больше 3,2 МПа |
| PE 100 | 32 | 1000 | от 1 до 59 | Рассчитаны на прокачку носителя в жидком или газообразном состоянии под давлением 10 МПа |
| PE 63 и PE 80 | 16 | 1600 | от 2 до 67 | Такие трубы считаются крупногабаритными, способны выдерживать давление от 6,3 до 8 МПа |
Помимо гладких стенок, у трубы ПНД может быть гофрированная поверхность. Во втором случае на ней заметны многочисленные ребра, они защищают от повреждения внутренний слой и его содержимое. Такой вид используется при прокладке кабелей.
Как работать с полиэтиленовыми трубами
В процессе создания водопровода на даче может потребоваться согнуть полиэтиленовую трубу. Она относится к термопластичным материалам. Следовательно, ее легко будет согнуть после нагрева. В результате теплового воздействия материал становится текучим и эластичным. Тогда гнуть разогретый участок трубы можно в нужном направлении. Полиэтилен не потеряет своих свойств, а после остывания вернет прежнюю структуру.
Гнуть ПНД трубы можно четырьмя способами, с помощью:
- строительного электрофена;
- газовой горелки;
- формовочной машины;
- горячей воды.
Как лучше согнуть, зависит не только от умений. Трубогибочный станок (формовочная машина) – это устройство промышленного назначения. Гнуть изделие по требуемому радиусу на нем можно только в заводских условиях, а никак не своими руками.
Горячая вода тоже поможет не всегда. Суть метода в том, чтобы место будущего изгиба обильно поливать кипятком. Тогда материал разогреется, станет податливым, и его можно будет согнуть. Для использования на даче такой способ годится, но он неэффективен для труб, чей диаметр превышает 50 мм. Своими руками очень сложно обеспечить равномерное воздействие кипятка на определенный участок, чтобы потом можно было гнуть изделие. Велик риск получить ожог, но если масштаб работы невелик, то двух литров кипятка из обычного электрочайника будет достаточно.
Строительный фен найти гораздо проще. Если требуется гнуть трубу по большому радиусу, то лучше изготовить деревянный шаблон. Нужный отрезок прогревают, вращая заготовку вокруг оси. Фен не нужно держать слишком близко, а температура должна быть в диапазоне 140-160°C. Затем нужно аккуратно выгнуть трубу вокруг шаблона и удерживать до остывания. При малом радиусе изгиба заготовку сгибают двумя руками и фиксируют, пока она не остынет.
Гнуть изделия из ПНД своими руками на даче можно с помощью газовой горелки. Процесс аналогичен вышеописанному, но из-за открытого пламени следует тщательно соблюдать технику безопасности.
Варианты соединения
Прежде чем начнется монтаж водопровода на даче, нужно знать, как соединить трубы ПНД между собой. Способов несколько:
- Сварка. Такой метод считается одним из самых надежных. Если есть возможность получить специальный аппарат, то лучше оставить выбор на этом способе. Сварка происходит таким образом: торцы заготовок обрезаются и нагреваются до определенной температуры. После этого два элемента надежно соединяются. Такая сварка позволяет прокладывать трубопроводы в земле.
- Компрессионные фитинги выпускаются различного диаметра, вида и конструкции. В отличие от сварки монтаж труб с использованием тройников, муфт, переходов на резьбу и угольников не может осуществляться для прокладки под землей. Такой тип соединения нуждается в контроле и обслуживании. Лучше выбирать его для создания водопровода на даче, проходящего поверх грунта. Такой монтаж можно осуществить быстро и своими руками, что является положительным моментом.
- Монтаж может осуществляться с применением еще одного вида сварки. Метод называется электромуфтовым соединением, для него потребуется специальный электродиффузионный аппарат и фитинги. Последние детали должны иметь особую конструкцию. На их поверхности имеются клеммы, чтобы подключить аппарат, а в структуре фитингов предусмотрены датчики и спирали нагрева. Сварка происходит следующим образом: концы соседних труб заправляют в фитинг, по имеющемуся на нем штрихкоду аппарат распознает нужный режим. Встроенная спираль нагревается, фитинг и труба сплавляются. Так можно сварить водопровод для прокладки в открытый грунт. Минус этого способа: без специального оборудования и навыков своими руками на даче такой монтаж не осуществить.
Как паять?
Пайка предполагает предварительные этапы:
- Нанесение на трубы разметки и их нарезка. Ножницы для нарезки труб должны быть острыми, чтобы срез получался ровным. Технология пайки допускает использование острого ножа. Резать нужно строго под прямым углом.
- Места срезов и соединительные элементы перед тем как паять, надо обезжирить.
- До того как начать монтаж, надо обтереть сварочный аппарат ветошью. Затем установить насадки и нагреть до 260°C. Прибор должен быть устойчив и не качаться.
Сварка трубопровода из ПНД должна осуществляться в соответствии со следующими рекомендациями:
- Паять нужно в защитных перчатках.
- Монтаж отдельного участка считается законченным спустя две-три минуты после того, как будет сделана пайка. Чтобы шов затвердевал без смещения и нарушения герметичности, трубы должны оставаться неподвижными.
- Пайка проводится, когда рукав вставлен в фитинг, но не придвинут до упора. Рекомендуется оставить зазор в 1 мм.
Метод пайки позволяет прокладывать коммуникации внутри стен, под полом и под землей, так как такой трубопровод в обслуживании не нуждается.
ПВХ и ПНД: в чем разница?
Что такое ПНД-изделия, понятно, а в чем их отличия от ПВХ труб? Дело в материале: полиэтилен низкого давления и поливинилхлорид. Они обладают рядом похожих качеств, например, долговечностью, но вот сферы применения разные.
Таблица 2. Сходства и различия продукции из полиэтилена и ПВХ.
| Критерии оценки | ПНД-изделия | Продукция из ПВХ | Примечание |
| Назначение | Имеют широкий спектр применения, в том числе и для коммуникаций | Служат для транспортировки жидкостей | И ПВХ-, и ПНД-трубы устойчивы к воздействию кислоты, щелочи и другим агрессивным веществам |
| Температура | При правильном монтаже и прокладке выдерживает морозы до 60°C | Может трескаться уже при — 10°C | Высокие температуры переносят одинаково хорошо |
| Прочность | Этот показатель высок у обоих материалов. Но существенные нагрузки полиэтилен переносит лучше, чем ПВХ | ||
| Безопасность | Полиэтилен полностью безвреден | Со временем разлагается, выделяя в окружающую среду токсичные соединения. Поэтому область применения ограничена | Непластифицированный ПВХ – специальная разработка для создания водопроводных систем. Он не представляет опасности |
| Цена | Все зависит от конкретной марки и производителя, но обычно изделия из поливинилхлорида дешевле | ||
| Область применения | Напорная канализация; дренаж; монтаж водопровода для питьевой и технической воды; для перекачки газа; для проведения коммуникаций | Безнапорная канализация; ливневки; водоснабжение | |
Нельзя сказать однозначно, что продукция из ПВХ хуже той, что из полиэтилена. Просто выбирать тип изделия нужно в соответствии с целями, тогда коммуникации прослужат долго. А вот для создания питьевого водопровода лучше взять ПНД.
osobnyachkom.ru
Монтаж труб ПНД своими руками — как установить трубы ПНД
Во время строительства нового жилища или капитального ремонта старого, очень важным моментом является правильный монтаж всех коммуникационных систем. Наиболее значимая из этих систем — водопровод и водоотведение. Долговечность и надежность этих систем напрямую зависит от качества и технических характеристик трубопровода.
Вернуться к содержанию
Каким должен быть современный трубопровод
Сегодня тяжелые, подверженные коррозии и трудоемкие металлические трубопроводы все чаще заменяются трубами, для производства которых использован современный материал — полиэтилен низкого давления. Это обусловлено многочисленными достоинствами трубы из ПНД. Главным преимуществом можно назвать простой монтаж труб ПНД своими руками, без использования специального оборудования, инструментов, не требующий особых навыков и знаний.
Смонтированный трубопровод из труб ПНД
Но помимо этого преимущества, ПНД и трубы из него имеют еще много плюсов, которыми и объясняется их стремительно растущая популярность среди дачников, владельцев квартир и коттеджей, промышленных и других зданий. Среди них:
- ПНД совершенно не подвержен коррозии и не вступает в реакцию со множеством химических веществ;
- Этот синтетический материал не подвержен гниению, воздействию грибка, бактерий и других микроорганизмов;
- Эластичность и прочность труб ПНД позволяет им выдерживать достаточно сильные гидроудары, расширения замерзшей в них воды без каких-либо повреждений;
- Благодаря вышеупомянутым эластичности и прочности, эти трубы с легкостью воспринимают все нагрузки, которые возможно получить в сейсмически активной зоне;
- Сравнительно малая масса ПНД изделий выгодно влияет на процесс погрузки, транспортировки и выгрузки труб;
- Также ПНД очень податлив, поэтому при монтаже ПНД труб тратится в два-три раза меньше усилий и средств, чем при установке металлического трубопровода.
Благодаря всем вышеперечисленным свойствам труб из ПНД, можно сделать вывод: долговечность ПНД труб намного превышает долговечность металлических труб и составляет срок более 50 лет.
Вернуться к содержанию
Область применения ПНД труб
Использование ПНД для производства труб накладывает некоторые ограничения: эти трубы не могут быть использованы для подачи горячей воды, поскольку при температурах выше 40 градусов, материал теряет свои свойства, что способно привести к разрушению водопровода.
Если Вы решили обновить в доме водопроводную систему, то Вам стоит присмотреться к полипропиленовым трубам. В нашей статье подробно рассмотрен технологический процесс пайки таких труб в домашних условиях. Монтаж полипропиленовых труб также отличается своей простотой, а трубы ничуть не уступают трубам ПНД.
По области применения, трубы ПНД классифицируют на напорные и безнапорные. Напорные трубы используют для подачи газа и питьевой или технической воды на большое расстояние. Безнапорные служат для водоотведения, обустройства ливневых и канализационных стоков.
Также в зависимости от назначения трубы используется тот или иной диаметр трубы, та или иная толщина стенки. Так, например, для водопровода применяются ПНД труба, внешний диаметр которой составляет 20 — 30 мм. Они соединяются компрессионным пластмассовым или латунным фитингом. А для канализационной системы целесообразно использовать трубы, размером диаметра 90 — 160 мм, и фиксировать с применением муфт и уплотнительных колец.
В целом, размер внешнего диаметра трубы может быть 20 — 1200 мм, а толщина стенок 2 — 72 мм. От диаметральных размеров трубы зависит метод ее установки. Монтаж качественных труб ПНД своими руками можно произвести тремя основными способами: методом стыковой сварки, электромуфтовой сваркой или используя различные фитинги, фланцы, муфты. При этом, первые два метода относятся к неразъемному виду соединения ПНД труб, а последний можно демонтировать и снова монтировать до десяти раз без серьезного повреждения элементов трубопровода. Достоинством неразъемного соединения ПНД труб является возможность использования для трубопровода под давлением, поскольку сварной шов обеспечивает повышение прочности всего трубопровода.
Вернуться к содержанию
Стыковая сварка
Чтобы произвести надежный монтаж труб ПНД своими руками, используя контактную сварку, необходимо иметь специальное оснащение и обладать особыми навыками. Таким способом соединяют ПНД трубы, диаметр которых больше от 50 мм, а толщина стенки не менее 5 мм.
Этапы стыковой пайки труб ПНД
Для того, чтобы произвести качественный сварной шов, требуется выполнить следующее:
1. Обрезать трубы в соответствии с необходимыми размерами перпендикулярно оси трубы, хорошо выровнять и зачистить поверхность среза.
2. Нагреть края обоих деталей сварочным аппаратом до температуры плавления ПНД и быстро соединить, плотно прижав их.
3. Не снимая прижима, выждать время, необходимое для осадки материала.
Для получения наиболее прочного сварного шва следует обратить внимание на время и температуру нагревания, на силу прижимания деталей. Если шов получится неоднородным — не стоит ждать от него хороших технических и механических свойств. Также не следует производить сварку двух труб, произведенных разными предприятиями, поскольку материал может значительно различаться по химическому составу.
Вернуться к содержанию
Электромуфтовая сварка
Для этого типа соединения используют фасонный элемент, внутри которого работают электроспирали, которые нагревают и прочно фиксируют детали трубопровода. Такой метод позволяет сварить трубы разного диаметра, но различие размера должно составлять не больше 10%. Максимальный допустимый внешний диаметр ПНД трубы — 160 мм.
Механизм действия следующий:
1. Обрезать и подготовить свариваемую поверхность как и при контактной сварке.
2. При помощи позиционера, временно фиксировать детали в правильном положении.
3. Ввести детали в муфту, включить аппарат. Выдержать необходимое время после прекращения нагрева, чтобы образовался хороший сварной шов.
На видеоролике, представленном ниже, показан пошаговый процесс установки труб ПНД методом электромуфтовой сварки.
Для такого способа сварки все параметры (температура, время нагрева и осадки) должны быть указаны на детали.
Вернуться к содержанию
Разъемное соединение ПНД труб
Этот метод часто используется, чтобы произвести монтаж труб ПНД в квартирах и жилых домах своими руками. Для этих целей обычно применяют трубы, диаметром менее 110 мм и элементы фиксации: компрессионные пластмассовые или латунные фитинги. Не лишней деталью будет раструбная заглушка с гибким уплотнителем.
Порядок операций следующий:
1. Подготовка концов труб такая, как и при сварке. Единственная особенность: здесь необходимо тщательно проследить за тем, чтобы срез был строго перпендикулярен оси трубы.
2. Открутить гайку фитинга и плотно вставить конец трубы в фитинг.
3. Далее собрать фитинг: одеть на трубу и вставить резиновый уплотнитель в фитинг в специальное гнездо (он должен сесть плотно, с усилием), затем цангу и уплотнительное кольцо с зазубринами. Все должно плотно прилегать и хорошо фиксироваться.
4. Закрутить гайку.
Эти манипуляции можно выполнить без инструмента, вручную. Но если происходит монтаж труб большого диаметра (от 160 мм и больше), то можно использовать гаечный ключ. Если все выполнено верно, можно не переживать по поводу герметичности соединения. Но проверить следует.
Если Вы собираетесь проложить водопровод по участку, тогда Вам может пригодиться инструкция по прокладке труб без копания траншеи. За счет использования данной технологии Вы сможете проложить трубы под хоз. постройками и газонами.
Вернуться к содержанию
Хомуты
Для монтажа труб ПНД нужно использовать элементы, для фиксации труб на стены и другие поверхности. Эти элементы — держатели труб или хомуты. Они располагаются через каждые 10 диаметров трубы и в местах соединения труб, выдерживая расстояние от стен 2 — 4 мм.
Конструкция хомута имеет жесткую основу и резиновый уплотнитель. Для снятия внутреннего напряжения в трубе ПНД, возникающего от жесткой фиксации хомутом, несколько хомутов одеваются с хорошим зазором и без уплотнителя. Благодаря этой хитрости трубы ПНД выдерживают большие нагрузки на протяжении всего срока службы.
Полезно? Сохраните себе на стену! Спасибо за лайк!
vse-postroim-sami.ru
