Автоматический выключатель: устройство, принцип действия, назначение
Назначение
Прежде всего, разберемся с тем, что такое автоматический выключатель (АВ). Автомат представляет собой защитный аппарат, отключающий электроэнергию на определенном участке проводки по следующим причинам:
Помимо этого данное устройство может использоваться для того, чтобы «снять» напряжение на определенном участке электропроводки путем оперативного отключения (мероприятие проводиться крайне редко). Простыми словами, назначение автоматического выключателя заключается в защите электроприборов при выходе проводки из строя.
Что касается области применения автоматов, она возможна как в бытовых условиях (защита домов и квартир), так и на промышленных предприятиях. Автоматические выключатели применяются во всех сферах электроэнергетики.
К вашему вниманию видео урок, в котором находиться полное объяснение того, что такое автоматический выключатель и какой у него принцип действия:
Обзор существующих изделий
Конструкция
На сегодняшний день существует множество различных изделий для отключения тока в сети. Каждый из аппаратов имеет свою специфическую конструкцию, поэтому в данной статье мы рассмотрим пример с модульным автоматом.
Итак, устройство автоматического выключателя состоит из четырех основных частей:
- Система контактов (подвижный и неподвижный). Подвижный контакт соединен с рычагом управления, а неподвижный установлен в самом корпусе. Отключение электроэнергии происходит путем выталкивания подвижного контакта пружиной, после чего размыкается сеть.
- Тепловой (электромагнитный) расцепитель. Элемент, с помощью которого и размыкаются контакты. Тепловой расцепитель – это биметаллическая пластина, которая изгибаясь, размыкает контакты. Изгибание происходит вследствие нагревания током (если его значение превышает номинальное). Такое расцепление происходит при повышенных нагрузках на линию электропередач. Действие магнитного расцепителя является мгновенным, вследствие возникновения короткого замыкания. Сверхток провоцирует движение сердечника соленоида, который приводит в действие механизм расцепления контактов.
- Система дугогашения. Данная часть автомата представлена двумя пластинами из металла, которые нейтрализуют электрическую дугу. Последняя возникает тогда, когда осуществляется разрыв цепи.
- Механизм управления. Для ручного отключения используется специальный механический рычаг либо кнопка (в других типах АВ).
Также предоставляем к Вашему вниманию более подробную конструкцию автоматического выключателя:
В данном видео примере наглядно предоставлена конструкция и принцип действия автомата:
Подробный принцип действия
Технические характеристики
Любой автоматический выключатель имеет свои индивидуальные характеристики, по которым мы и осуществляем выбор подходящей модели.
Основными техническими характеристиками автоматического выключателя являются:
- Номинальное напряжение (Uн). Данная величина устанавливается производителем и указывается на передней панели аппарата.
- Номинальный ток (Iн). Также устанавливается заводом и представляет собой максимальное значение тока, при котором защита не будет срабатывать.
- Номинальный рабочий ток расцепителя (Ipн). При увеличении тока в сети до значений 1,05*Iрн либо 1,2*Iрн некоторое время срабатывание не будет происходить. Данная величина обязательно должна быть ниже номинального тока.
- Время срабатывания при коротком замыкании (КЗ). При возникновении КЗ автомат выключается после определенного времени прохождения данного тока через аппарат (время срабатывания). Также устанавливается заводом изготовителем.
- Предельная коммутационная способность автоматического выключателя. Значение проходящих токов короткого замыкания, при которых устройство еще может нормально функционировать.
- Уставка по току срабатывания. При превышении данного значения аппарат моментально срабатывает и разъединяет цепь. Тут изделия делятся на 3 типа: B, C, D. Первый тип используется при монтаже длинной линии электропередач, диапазон срабатывания 3-5 номинальный рабочих токов расцепителя (Iрн). Устройство типа С работает в диапазоне 5-10 значений и используется в осветительных цепях. Тип D применяют для защиты трансформаторов и электродвигателей. Его диапазон работы составляет от 10 до 20 Iрн.
Общая классификация
Также хотелось бы предоставить Вам наиболее обобщенную классификацию автоматических выключателей для дома. На сегодняшний день изделия принято разделять по следующим признакам:
- Число полюсов: один, два, три либо четыре. Однополюсные и двухполюсные автоматические выключатели принято использовать в однофазной электропроводке. Последние два варианта применяются для трехфазной электросети.
- Тип привода. Аппаратом можно управлять вручную (ручной привод) либо на определенном расстоянии (электрический привод).
- Присутствие/отсутствие токоограничителя. В первом случае разрыв цепи при КЗ происходит быстрее, т.к. токоограничитель защищает проводку от предельных значений тока короткого замыкания.
- Вид расцепителя. Назначение и виды данных элементов конструкции автоматических выключателей мы рассмотрели выше. Еще раз повторимся, что электромагнитный расцепитель служит для защиты от токов КЗ, а тепловой – от токов перегрузки.
- Селективность/неселективность изделия. Данная функция позволяет регулировать время срабатывания АВ.
- Способ крепления. Обычно крепление представлено выдвижным либо стационарным фиксатором. В первом случае АВ устанавливается на известную всем электрикам DIN-рейку (как показано на фото), во втором случае монтаж осуществляется в раму электрического щита.
Также изделия могут классифицироваться по степени защиты IP, амперажу, предельному току КЗ и способу подключения проводов.
Вот и все, что вы должны знать об устройстве, принципе действия и назначении автоматических выключателей. Надеемся, что информация стала для вас полезной и теперь вы знаете, как работает автомат, из чего состоит и для чего нужен.
Также читают:
samelectrik.ru
Устройство компьютера. Из чего состоит компьютер?
Основные устройства компьютера «живут» в системном блоке. К ним относятся: материнская плата, процессор, видеокарта, оперативная память, жесткий диск. Но за его пределами, обычно на столе, «проживают» также не менее важные устройства компьютера. Такие как: монитор, мышь, клавиатура, колонки, принтер.
В этой статье мы рассмотрим, из чего состоит компьютер, как эти устройства выглядят, какую функцию выполняют и где они находятся.
Системный блок.
В первой категории мы разберём те устройства, или их еще называют комплектующие, которые «прячутся» в системной блоке. Они наиболее важны для его работы. Кстати, сразу можете заглянуть в системник. Это не сложно. Достаточно открутить два болта сзади системного блока и отодвинуть крышку в сторону, и тогда нам откроется вид важнейших устройств компьютера, по порядку которые, мы сейчас рассмотрим.
1. Материнская плата.
Материнская плата – это печатная плата, которая предназначена для подключения основных комплектующих компьютера. Часть из них, например, процессор или видеокарта устанавливается непосредственно на саму материнскую плату в предназначенный для этого разъем. А другая часть комплектующих, к примеру, жесткий диск или блок питания, подключается к материнской плате с помощью специальных кабелей.
2. Процессор.
Процессор – это микросхема и одновременно «мозг» компьютера. Почему? Потому что он отвечает за выполнение всех операций. Чем лучше процессор тем быстрее он будет выполнять эти самые операции, соответственно компьютер будет работать быстрее. Процессор конечно влияет на скорость работы компьютера, и даже очень сильно, но от вашего жесткого диска, видеокарты и оперативной памяти также будет зависеть скорость работы ПК. Так что самый мощный процессор не гарантирует большую скорость работы компьютера, если остальные комплектующие уже давно устарели.
3. Видеокарта.
Видеокарта или по-другому графический плата, предназначена для вывода картинки на экран монитора. Она также устанавливается в материнскую плату, в специальный разъем PSI-Express. Реже видеокарта может быть встроена в саму материнку, но её мощности чаще всего хватает только для офисных приложений и работы в интернете.
4. Оперативная память.
Оперативная память – это такая прямоугольная планка, похожа на картридж от старых игровых приставок. Она предназначена для временного хранения данных. К примеру, она хранит буфер обмена. Копировали мы какой-то текст на сайте, и тут же он попал в оперативку. Информация о запущенных программах, спящий режим компьютера и другие временные данные хранятся в оперативной памяти. Особенностью оперативки является то, что данные из неё после выключения компьютера полностью удаляются.
5. Жесткий диск.
Жесткий диск, в отличие от оперативной памяти, предназначен для длительного хранения файлов. По-другому его называют винчестер. Он хранит данные на специальных пластинах. Также в последнее время распространились SSD диски.
К их особенности можно отнести высокую скорость работы, но тут же есть сразу минус – они дорого стоят. SSD диск на 64 гигабайта обойдется вам в цене также как винчестер на 750 гигабайт. Представляете сколько будет стоить SSD на несколько сотен гигабайт. Во, во! Но не стоит расстраиваться, можно купить SSD диск на 64 ГБ и использовать его в виде системного диска, то есть установить на него Windows. Говорят, что скорость работы увеличивается в несколько раз. Система стартует очень быстро, программы летают. Я планирую перейти на SSD, а обычные файлы хранить на традиционном жестком диске.
5. Дисковод.
Дисковод нужен для работы с дисками. Хоть уже и гораздо реже используется, все-же на стационарных компьютерах он пока что не помешает. Как минимум дисковод пригодится для установки системы.
6. Системы охлаждения.
Система охлаждения – это вентиляторы, которые охлаждают комплектующие. Обычно установлено три и более кулеров. Обязательно один на процессоре, один на видеокарте, и один на блоке питания, а далее уже по желанию. Если будет что-то тепленьким, то желательно охлаждать. Устанавливаются также вентиляторы на жесткие диски и в самом корпусе. Если кулер в корпусе установлен на передней панели, то он забирает тепло, а кулеры установленные на заднем отсеке подают в системних холодный воздух.
6. Звуковая карта.
Звуковая карта выводит звук на колонки. Обычно она встроена в материнскую плату. Но бывает, что она либо ломается, и поэтому покупается отдельно, либо же изначально качество стандартной владельца ПК не устраивает и он покупает другую звуковуху. В общем звуковая карта также имеет право быть в этом списке устройств для ПК.
7. Блок питания.
Блок питания нужен для того, чтобы все вышеописанные устройства компьютера заработали. Он обеспечивает все комплектующие необходимым количеством электроэнергии.
8. Корпус
А чтобы материнскую плату, процессор, видеокарту, оперативную память, жесткий диск, дисковод, звуковую карту, блок питания и возможно какие-то дополнительные комплектующие было куда-то засунуть, нам понадобится корпус. Там все это аккуратно устанавливается, закручивается, подключается и начинает ежедневную жизнь, от включения до выключения. В корпусе поддерживается необходимая температура, и все защищено от повреждений.
В итоге мы получаем полноценный системный блок, со всеми важнейшими устройствами компьютера, которые нужны для его работы.
Периферийные устройства.
Ну а чтобы полноценно начать работать на компьютере, а не смотреть на «жужжащий» системный блок, нам понадобятся Периферийные устройства. К ним относятся те компоненты компьютера, которые за пределами системника.
1. Монитор.
Монитор само собой нужен, чтобы видеть то, с чем мы работаем. Видеокарта подает изображение на монитор. Между собой они подключены кабелем VGA или HDMI.
2. Клавиатура.
Клавиатура предназначена для ввода информации, ну само собой какая работа без полноценной клавиатуры. Текст напечатать, в игры поиграть, в интернете посидеть и везде нужна клавиатура.
3. Мышь.
Мышь нужна чтобы управлять курсором на экране. Водить его в разные стороны, кликать, открывать файлы и папки, вызывать различные функции и много другое. Также, как и без клавиатуры, без мыши никуда.
4. Колонки.
Колонки нужны в основном чтобы слушать музыку, смотреть фильмы и играть в игры. Кто еще сегодня использует колонки больше, чем ежедневно их воспроизводят обычные пользователи в этих задачах.
5. Принтер и сканер или МФУ.
Принтер и сканер нужен чтобы печатать и сканировать документы и всё, всё необходимое в области печатанья. Или МФУ, многофункциональное устройство. Пригодится всем тем, кто часто что-то печатает, сканирует, делает ксерокопии и совершает много других задач с этим устройством.
В этой статье мы лишь кратко рассмотрели основные устройства компьютера, а в других, ссылки на которые вы видите ниже, мы подробно рассмотрим все наиболее популярные периферийные устройства, а также компоненты, которые входят в состав системного блока, то есть комплектующие.
Короче, все ссылки на статьи с описанием вы видите ниже!
Приятного чтения!
www.inetkomp.ru
Отличие дифференциального автомата от УЗО
Здравствуйте, уважаемые читатели и гости сайта http://zametkielectrika.ru.
Анализируя полученные письма, я сделал вывод, что многие из Вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить Вам этот вопрос.
Речь пойдет об функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:
- устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД)
- дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ)
В качестве примера рассмотрим продукцию от фирмы IEK:
- УЗО типа ВД1-63, 16 (А), 30 (мА)
- дифференциальный автомат типа АВДТ32, С16, 30 (мА)
Вот они:
По фотографиям видно, что по внешним признакам они очень похожи.
Главное отличие дифференциального автомата от УЗО
В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.
1. Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылочкам и читайте):
Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузов — его само необходимо защищать, устанавливая перед ним автоматический выключатель. Более подробно об этом я рассказывал в статье про выбор и покупку УЗО.
2. Дифавтомат или дифференциальный автомат — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.
Условно, дифавтомат можно представить в виде тождества:
Если сказать проще, то дифавтомат — это тоже самое УЗО, только с функцией защиты от токов короткого замыкания и перегруза.
Надеюсь, что с этим все понятно. А теперь давайте разберемся, как же эти два устройства отличить между собой.
Как отличить УЗО от дифавтомата?
1. Надпись названия устройства
В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).
2. Маркировка
Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку.
Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В моем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики - отсутствует.
Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифференциального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.
3. Схема
Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.
Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.
Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.
4. Габаритные размеры
Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т.к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.
Как Вы видите, в моем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.
Для тех кто ленится читать материал в текстовом виде, смотрите видео:
P.S. В данной статье мы разобрали все отличия дифференциального автомата от УЗО и научились внешне отличать их друг от друга. Теперь нам нужно сделать выбор в ту или иную сторону. Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат». Жду от Вас вопросов и комментариев.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
zametkielectrika.ru
Автоматический выключатель: устройство, принцип действия
Несмотря на многообразие типов автоматических выключателей (автоматов), многие работают по схожим принципам и построены на базе стандартного набора функциональных элементов. В связи с широким применением автоматов модульного типа (особенно, в бытовых и низковольтных электросетях), изучать работу автоматического выключателя резонно на их примере. В качестве подопытного образца будет выступать недорогого однополюсный автомат марки ДЭК типа ВА-101-1 C3.

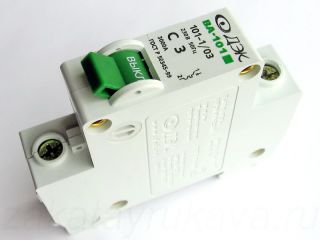

Автомат модульного типа внешне представляет собой стандартизированный по габаритам аппарат в пластмассовом корпусе, имеющий две или более входных клемм (в зависимости от количества полюсов) для подключения питания с одной стороны (обычно, сверху) и подсоединения нагрузки с другой (снизу). На передней панели автомата находится рычаг управления, с помощью которого осуществляется включение и отключение автомата (нагрузки) вручную. По бокам корпуса имеются технологические отверстия для установки дополнительных устройств, например, контактов состояния автомата, независимого расцепителя и некоторых других. Сверху автомат имеет отверстия для доступа к регулировочному винту теплового расцепителя и выхода продуктов горения дугового разряда. Монтаж (крепление) модульного автомата в электрошкафу осуществляется на так называемую DIN-рейку – металлический или пластмассовый профиль определенной формы.
Крепление автомата на DIN-Рейку и снятие в неё.
Окна для подсоединений дополнительных устройств к автомату.
Автомат ДЭК. Вид сверху.
1 - отверстие выхода продуктов горения дуги; 2 - отверстие с регулировочным винтом теплового расцепителя.
В электрическую цепь автомат подключается последовательно - в разрыв цепи питания нагрузки (потребителей). Принцип действия автоматического выключателя состоит в контроле силы электрического тока через автомат и, в случае необходимости, разрыве цепи (отключении нагрузки) с той или иной скоростью (задержкой), начиная с момента превышения тока и в зависимости от «серьезности» (кратности) этого превышения.
Схема подключения однополюсного автомата в цепь питания лампы накаливания.
Корпус модульного автомата, в большинстве случаев, неразборный. Для его вскрытия, с целью изучения, потребуется удалить (высверлить и извлечь) все заклепки и разделить корпус на две части. Элементы корпуса выполнены из пластмассы, не поддерживающей горение, с достаточной (расчетной) электроизоляционной способностью. С внутренней стороны полукорпусов имеются пазы и направляющие для установки функциональных элементов автомата.
Процесс вскрытия автомата.
Автоматический выключатель ДЭК внутри.
Автомат полностью разобран.
Устройство автоматического выключателя с подписями его функциональных элементов.
Механизм взвода и расцепления – механическая система из пружин и рычажков, выполняющая две основные функции: удержание контактов в сомкнутом состоянии при штатном режиме работы, и, при возникновении аварийной ситуации, по командам расцепителей или оператора (ручное отключение) быстро отвести подвижный контакт от неподвижного.
Автомат включен, механизм взведен.
Электромагнитный расцепитель представляет собой электромагнит с подвижным сердечником (якорем), который работает как толкатель. Когда ток через обмотку достигает определенного значения, якорь надавливает на рычажок спускового механизма, что приводит к его срабатыванию и отключению нагрузки. Число витков катушки и сечение обмоточной проволоки электромагнита рассчитано так, чтобы срабатывать только при относительно больших превышениях номинального тока автомата (например, при коротком замыкании), а так же чтобы выдерживать такие превышения неоднократно.
Нижняя клемма, катушка электромагнитного расцепителя и биметаллическая пластина соединены сваркой.
Якорь электромагнитного расцепителя в собранном (слева) и разобранном (справа) виде.
При движении якоря вниз в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).
При движении якоря вниз, он увлекает за собой подвижный контакт, чем помогает механизму расцепления развести контакты.
Тепловой расцепитель – биметаллическая пластина, изгибающаяся в определенную сторону при нагреве в результате прохождения тока через специальный проводник повышенного сопротивления, намотанный поверх неё (биметаллическая пластина косвенного нагрева). При определенном угле изгиба пластины, её кончик надавливает на рычажок спискового механизма – автомат отключается. В отличие от электромагнитного расцепителя, тепловой расцепитель более медлителен и не способен срабатывать за доли секунды, однако, он более точен и поддается тонкой настройке.
При изгибании кончика биметаллической пластины в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).
Дугогасительная камера, имеющаяся в устройстве автоматического выключателя, обеспечивает быстрое гашение дугового разряда, который может образовываться при размыкании контактов. Она представляет собой набор металлических пластин, находящихся на небольшом расстоянии друг от друга. Попадая на пластины, дуга разделяется, завлекается внутрь дугогасительной камеры и тухнет. Продукты горения дуги и избыточное давление сбрасываются наружу через специальный канал в корпусе автомата.
Автоматический выключатель устроен и работает по принципу постоянного слежения за силой электрического тока, использует сразу два детектора-расцепителя: электромагнитный и тепловой. Первый обладает высокой скоростью реакции, которая необходима для защиты от быстрорастущих сверхтоков, вторая – точностью и определенной задержкой в срабатывании, что позволяет исключить ложные отключения нагрузки при кратковременном и небольшом превышении силы тока.
Похожие статьи:
zakatayrukava.ru
Дифференциальный автомат. Назначение и принцип работы дифференциального автомата
Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.
Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.
Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.
Конструкция устройства
Конструктивно диф автоматы из состоят рабочей и защитной части.
Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.
Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:
- - электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
- - тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.
Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.
Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.
В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.
|
Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться. |
Как работает диф автомат
В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.
Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.
Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.
В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.
Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.
Где применяются диф автоматы
Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.
Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.
Похожие материалы на сайте:
electricvdome.ru
Автоматические выключатели, УЗО и дифавтоматы
Автоматический выключатель
Автоматические выключатели
Автоматические выключатели (ВА) совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света. Их задача несколько другая. Автоматические выключатели устанавливаются в распределительных щитах и служат для предохранения цепи от скачков напряжения и непериодического отключения энергии на определенных участках электросети. Автоматы, как их чаще называют, устанавливаются на входе в дом или квартиру и располагаются в специальных боксах, металлических или пластиковых.
Существует множество разновидностей автоматических выключателей ВА. Некоторые из них служат лишь в качестве выключателей цепи и предохранения сети от перегрузки. Таковы, например, старые ВА типа АЕ в черном карболитовом корпусе. В большинстве старых щитков в подъездах жилых домов стоят именно такие. Впрочем, они вполне надежны и эксплуатируются до сих пор. Современные вариации допускают дополнительные функции, например защиту от токов пониженной нагрузки.
Автоматы делятся на 3 вида по времени срабатывания на недопустимое напряжение: селективные автоматы, нормальные автоматы и быстродействующие автоматы. Время срабатывания нормального автомата колеблется от 0,02 до 0,1 с. В селективных ВА это время такое же. Быстродействующие ВА работают проворнее — у них данная величина составляет всего 0,005 с. Все ВА заключены в пластиковый небьющийся корпус со специальным креплением (планкой или рейкой) на задней плоскости.
Устанавливать автомат на такое крепление очень легко — достаточно вставить его на рейку до щелчка. Снять можно при помощи отвертки, слегка потянув за специальное ушко сверху ВА. Это существенно облегчает задачу по установке автомата в шкафу.
Распределительный щит с автоматами
Внутри корпуса располагается «начинка» автомата, его главные предохранительные устройства, которых может быть 2. Речь идет об электромагнитном и тепловом расцепителях — своеобразных механизмах автоматического прерывания цепи. Биметаллическая пластина при нагревании проходящим через нее током недопустимо высокого значения распрямляется и размыкает контакты — это тепловой расцепитель.
Автоматический выключатель серии АЕ
По времени срабатывания он самый медленный. Электромагнитный расцепитель работает по правилу «мертвой руки». Катушка, находящаяся в центре автомата, непрерывно поддерживается на месте стабильным напряжением. Стоит ему выскочить за номинальные пределы, как катушка буквально выскакивает со своего места, разрывая цепь. Такой способ разрыва цепи самый быстрый. У всех ВА есть контакты для присоединения подходящих и отходящих проводов.
Щиток ВА серии АЕ в подъезде
Автоматы различают по степени чувствительности к срабатыванию отключения. В стандартных наиболее распространенных моделях чаще всего применяются ВА с пороговым значением силы тока, примерно равным 140 % от номинального. При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель. При незначительном превышении номинального напряжения работает тепловой расцепитель. Процесс отключения при этом может растянуться на часы, что сильно зависит от температуры внешней среды. Однако автомат среагирует на изменение напряжения в любом случае. ВА различают по количеству полюсов. Что это значит? В одном автомате может быть несколько независимых друг от друга электрических линий, которые соединены между собой общим механизмом отключения.
Крепление ВА
Автоматы бывают одно-, двух-, трех- и четырехполюсными (это касается бытового применения). У ВА есть различия по другим показателям. Они отличаются по пороговой силе тока, которую пропускают через себя. Чтобы автомат мог сработать и в аварийной ситуации отключить электросеть, он должен быть настроен на определенный порог чувствительности. Такую настройку производит изготовитель, поэтому на автомате сразу пишут числовое значение данного порога.
 Внутреннее устройство автоматического выключателя |  Провода подсоединяются к контактам ВА при помощи винтовых зажимов |
Для бытовых нужд используют автоматы с показателями 6, 3, 10, 16, 25, 32, 40, 63, 100 и 160 А. Есть автоматы со значениями 1000 и 2600 А, но в быту они не используются. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключаться к цепи, «охраняемой» автоматом. Чувствительность автомата необходимо рассчитывать не только по суммарной мощности предполагаемых энергопотребителей, но и проводке, и электромонтажным изделиям — розеткам и выключателям.
 Двухполюсный автомат в пластиковом боксе в выключенном состоянии |  Трехполюсный выключатель: все линии срабатывают одновременно при отключении, они соединены вместе при помощи одной перемычки рычага |
Типы автоматов:
- А — для размыкания цепей с большой протяженностью электропроводки и защиты полупроводниковых устройств
- B — для осветительных сетей общего назначения
- C — для осветительных цепей и электроустановок с умеренными пусковыми токами (двигателей и трансформаторов)
- D — для цепей с активно-индуктивной нагрузкой, а также защиты электродвигателей с большими пусковыми токами
- K — для индуктивных нагрузок
- Z — для электронных устройств
Далее рассмотрим соответствие сечения кабеля и автомата, защищающего этот проводник. Максимальный длительный ток кабеля принят для температуры жил +65 и воздуха +25 °C. Количество одновременно прокладываемых проводников — до 4. Ряд автоматов: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A и 63 A. Данные подходят и для трехжильного кабеля. В этом случае третья жила должна быть проводом защитного заземления или зануления.
Ряд из однополюсных автоматов на 16 А
Допустим, за отдельный участок в квартире, например кухню, у нас отвечает один автомат на 6,3 А (бывает и такое — электрики пошутили). По известной формуле Ватт = Вольт х Ампер вычисляем, сколько приборов (и каких) может питаться от нашей сети. Получается, что это значение равно 1386 Вт, поскольку напряжение по умолчанию 220 В. Значит, на такой кухне нельзя включить даже мощный чайник, не говоря уже о холодильнике или электроплите — автомат сработает мгновенно и не даст недопустимому, на его взгляд, току проходить на подконтрольную территорию. В данном случае надо срочно менять ВА на 25 или даже 32 А.
Двухжильный проложенный в коробе медный кабель
Двухжильный проложенный в коробе медный провод
Устройство защитного отключения (УЗО) по внешнему виду очень напоминает обычный автомат: те же корпус и рычаг отключения. Собственно, УЗО и может выступать в качестве ВА, то есть как выключатель определенного участка цепи. Помимо этого, у него есть еще несколько функций. Главная из них — это защита человека от электрического тока и случайной утечки из сети. УЗО не может защитить от короткого замыкания, оно просто не прореагирует на него. Принцип работы УЗО — сравнивать входящий из сети ток с показателями, на которые настроен прибор. Допустим, если человек взялся рукой за провод и через него пошел ток, УЗО моментально разомкнет цепь, поскольку сигнал из сети не будет совпадать с нормальными показателями.
Устройство защитного отключения номинальной силой тока 25 А и отсечкой 30 мА
То же произойдет, если случится обрыв провода. УЗО обязательно устанавливается в любом распределительном щите, иногда их там несколько. Особенно это касается помещений с повышенным уровнем влажности — ванной и кухни.
Важно помнить, что УЗО реагирует только на утечку тока из цепи. Любое другое нарушение работы, даже такой случай, когда человек возьмет в руки фазовый и нейтральный провода, то есть сам станет частью цепи, оставит его безучастным. Так что не стоит надеяться на одно лишь УЗО, а лучше укомплектовать распределительный щит дополнительными устройствами защиты от всех видов нарушения работы сети. На лицевой части любого УЗО есть кнопка «Тест», нажав которую можно узнать, в рабочем ли состоянии механизм. Если он исправен, то разорвет цепь (отщелкнется), если же изменений не произойдет — прибор не работает.
По внешнему виду УЗО практически не отличается от автомата, прозрачное окошко предназначено для закладки маркирующей бумажки, обозначающей, к какой зоне сети подключен прибор
Точно так же, как и ВА, УЗО отличаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подсоединения независимых проводников. Ряд числовых значений у них совпадает с автоматами: 6, 3, 10, 16, 25 А и т. д. Однако у них есть и второй показатель — это отклонение величины силы тока по входящему проводнику. В бытовом УЗО, который предназначен в основном для защиты человека, порог чувствительности к отклонению от номинала равен 30 мА.
УЗО НА 40 А/30 мА
УЗО срабатывает очень быстро, в течение 0,05 с. В идеале это должно означать, что человек даже не успеет почувствовать укол тока, как сеть обесточится. Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения много выше, чем в случае поражения человека. Показания такого УЗО — 300 и 500 мА.
Примечание
Если номинальный ток превысит показатель силы тока в УЗО, то он не отключится подобно автомату, а просто сгорит, поэтому прибор нужно ставить с запасом.
Дифференциальный автомат или дифавтомат (АД) — это гибридное устройство, совмещающее в себе УЗО и механизм защиты от перегрузки тока, то есть обычный автоматический выключатель. Дифавтоматы, как их часто называют, различаются по многочисленным показателям. Например, регуляция номинального порогового тока, задержка времени и т. д. Дифавтомат заменяет собой сразу два устройства: автоматический выключатель и УЗО.
Дифференциальный трехполюсный автомат
Это сокращает время монтажа и удобно при обслуживании. Многие АД имеют специальную индикацию, которая при срабатывании показывает, от чего именно произошел разрыв цепи: короткого замыкания или утечки. По внешнему виду АД практически ничем не отличаются от УЗО, только маркировка на нем другая.
УЗО в ряду с обычными автоматами
Продукция российского производства имеет надпись на лицевом щитке «АД» и далее числовые значения.
Что бы еще почитать?
remstd.ru
Поиски племени У'ва | Hitman вики
Поиски племени У'ва
Место:
Джунгли Колумбии
Предыдущая миссия:
Следующая миссия:
Поиски племени У'ва — шестая миссия игры Hitman: Codename 47 и первая миссия по убийству Пабло Очоа.
БрифингПравить
Добро пожаловать в Колумбию.
Ваша следующая цель - колумбийский наркобарон Пабло Белисарио Очоа. Наш заказчик потребовал уничтожения его банды.
Точное нахождение лагеря Пабло неизвестно, но вас высадят недалеко от него. Зона патрулируется армией Пабло. Постарайтесь избегать встреч с его наёмниками, их убийство вызовет тревогу в лагере.
Поставки наркотиков, которые организовал Пабло прикрываются разными культовыми предметами. Мы знаем, что несколько дней назад разбился один из его самолётов. На его борту находился украденный идол, предмет религиозного культа. Возможно, жители станут доверять вам, если вы вернёте им идол. Мы полагаем, что они знают тайную дорогу к лагерю Пабло.
Диана Бёрнвуд, оператор Агентства.
ПодробностиПравить
Найдите и осмотрите разбитый самолёт. Его груз состоит из священных статуй, украденных у местных индейских племён. Некоторые из этих идолов полые внутри, чтобы можно было прятать наркотики. Самолёт использовался для перевозки этих древних артефактов, наполненных наркотиками.
Один из золотых идолов очень ценится местным племенем. Найдите его и отнесите вождю племени.
ЗадачиПравить
- Сначала нужно быстро бежать к месту падения самолёта, отмеченному на карте. Сделать это желательно быстро, поскольку к нему также держат путь наёмники Очоа.
- Среди обломков самолёта спрятан тот самый идол, который нужно взять и побыстрее отнести в деревню, которая находится на востоке карты.
- Там стоит сразу достать идол, и один из индейцев попросит отнести его вождю.
- Вождь отблагодарить 47-го и попросит спасти из плена его брата.
- После этого стоит пойти в один из оружейных тайников и достать пулемёт. Он поможет спасти брата вождя.
- Затем следует прийти к мосту и перестрелять всех наёмник. Их убийство засчитываться не станет. Форму одного из них стоит забрать.
- Остаётся сопроводить освобождённого пленника до деревни. Начнётся кат-сцена, после которой миссия закончится.
Оружие, встречающееся на уровнеПравить
ОгнестрельноеПравить
- AMT Hardballer — можно купить перед миссией за 550$.
- Beretta 92 — можно купить перед миссией за 475$.
- Desert Eagle — можно купить перед миссией за 1200$.
- Mossberg Persuader — можно купить перед миссией за 285$.
- AK-47 — у некоторых наёмников Очоа. Также его можно купить перед миссией за 700$.
- AK-103 — у некоторых наёмников Очоа.
- M16A2 — в тайниках с оружием. Также её можно купить перед миссией за 600$.
- R93 — в башне снайпера у моста.
- M60 — у наёмника на вышке и в одном из нескольких тайников с оружием. Также его можно купить перед миссией за 1900$.
Оружие ближнего бояПравить
- Струна — можно купить перед миссией за 110$.
- Нож «Pentagon» — можно купить перед миссией за 50$.
Маскировка, встречающаяся на уровнеПравить
- Камуфляж — позволяет передвигаться по джунглям, однако через мост 47-го не пропустят. На Агенте 47 с начала миссии.
- Наёмник Очоа — позволяет свободно передвигаться по карте на этой, а также на двух следующих миссиях. Можно снять с тела любого наёмника.
Интересные факты и примечанияПравить
- Это первый раз в серии, когда миссия происходит в Южной Америке. Второй — «Урожайный год».
ru.hitman.wikia.com
