Как установить и подключить автомобильную антенну своими руками

Вопросом «каким образом установить и подключить автомобильную антенну» задаётся каждый, кто её купил или собирается это сделать. Расскажем: как правильно установить внутреннюю активную антенну в машину.

Выбор места для установки

Часто бывает, что штатные антенны в автомобиле, нехорошо ловят нужную частоту радио или дают помехи. Сначала водитель думает: «ничего, послушаю музыку на флешках или дисках». Но скачанная или записанная музыка со временем начинает надоедать. Или другая проблема — нужен больший сигнал для просмотра автомобильного телевидения. Тогда на помощь придёт автомобильная активная антенна.

Изначально нужно определить в каком месте хотите прикрепить антенну в машине. Обычно, её ставят или в верхнем правом углу от лобового стекла, если её стрелки приёма расходятся в горизонтальной и вертикальной плоскости. Если её усики расходятся только по горизонтали, тогда размещают по центру стекла автомобиля, за зеркалом заднего вида.

Если впоследствии захотите поставить видеорегистратор, то антенну для авто не следует туда ставить, т.к. она будет закрывать пространство для съёмки видеорегистратора.

Заметил, что видеорегистратор и навигатор (их блоки питания) — дают сильные помехи, заметные на удалении километров 50-100 от передатчика — может, есть смысл располагать активную антенну от них максимально подальше? На другой конец лобового стекла или на заднее стекло. Если позволяет длина кабеля, в случае необходимости — его можно удлинить, если коаксиальный — взяв с тем же волновым сопротивлением.

Установка и подключение своими руками

Теперь начинаем установку. Антенну и её отходные усики нужно приклеивать на чистую от пыли и грязи поверхность стекла авто. У некоторых производителей в комплекте имеется специальный очиститель. Клеится на двухсторонний скотч – нужно содрать его защитный слой и максимально сильно прижать на 10-20 секунд. В крайнем случае — подойдёт моментальный клей.

После приступаем к прокладыванию проводов к магнитоле и радио. Их рекомендуется проложить под обшивкой крыши, а потом опустить вниз по стойке лобового стекла. Обычно, автомобильная радиоантенна включает 3 провода. 1 провод, отвечающий за заземление, нужно присоединить к «массе» машины. Обычно он черного цвета. В качестве массы подойдёт любое металлическое крепление к кузову. Без него антенна имеет меньшую чувствительность, чем с ней.

Второй провод – для питания, он подключается к проводу от магнитолы. Последний, третий провод — контактный — подключается в специальный разъем для антенны в автомагнитоле. Как правило, контакты и кабель питания объединены в один, когда при включении магнитолы включается и автоантенна. В данном случае корпус головного устройства служит дополнительной «массой».

У современных машин с блоком ЭРА-ГЛОНАСС (пример — Лада Веста) антенна подключается через два разъема — один для радио, а другой для модуля спутникового позиционирования (нужен также навигационной системе). Причем разъёмы разные — перепутать их невозможно. Но у дешевых антенн могут быть проблемы (сильные помехи, не работает GPS), и чтобы избежать их, стоит отключить второй навигационный разъём.

Подобная схема подключения подходит для любых активных автомобильных антенн для радио и магнитол, все равно какой производитель и какая лучше. Отметим, что не стоит гнать за иностранной продукцией фирмы Bosch и другими, ведь среди автолюбителей хорошо зарекомендовали себя отечественные антенны Триада.

какая наружная антенна лучше? » АвтоНоватор

Никто не станет спорить с тем, что качественное воспроизведение радиосигналов вашей автомагнитолой, напрямую зависит от правильного выбора и установки антенны для радиостанции.

Антенна внешняя автомобильная – что это?

Помимо эксплуатационных параметров на выбор антенны влияют и предпочтения автовладельца к эстетике своего автомобиля, приверженность какому-либо бренду и многие, непонятные окружающим факторы. Да, и конечно же, задача, стоящая перед автомобильной антенной.

Если вы собираетесь, помимо прослушивания своих любимых радиостанций, смотреть в авто ТВ передачи, то без автомобильной ТВ антенны, просто не обойтись.

Если же вы ограничите свою связь с эфиром только автомагнитолой, то выбор типа автомобильной антенны, исключительно ваш выбор. Толи это будет внутрисалонная антенна, толи антенна автомобильная наружная – решать вам. А мы, в свою очередь, проведем краткий обзор наружных автомобильных антенн, для того, чтобы постараться облегчить ваш выбор.

Любая приемная антенна, в том числе и автомобильная, – это устройство, которое принимает энергию электромагнитного поля и преобразует её в электрические сигналы, усиливаемые радиоприемником. И вот, мы уже слушаем «Русское Радио» или «Шансон», например.

В большинстве своем антенны на крышу авто являются пассивными. Что это значит? Пассивные антенны не снабжены конструктивно усилителем, подключаются напрямую к радиоприемнику и не нуждаются в отдельном источнике питания.

Виды и типы внешних автомобильных антенн

По большому счёту, их не так уж и много – видов внешних автоантенн.

  • Телескопическая автомобильная антенна с автоматическим приводом – ряд элементов выдвигаемых вверх или под определенным углом при помощи автоматического привода (электромотор). Как недостаток – в период обледенения кузова авто может выйти из строя электродвигатель. В зимнее время года требует к себе профилактических мероприятий.
  • Телескопическая наружная автомобильная антенна – то же самое, но только без электропривода. Т.е. выдвигается и убирается вручную автовладельцем.
  • Штыревая внешняя автомобильная антенна. Исполняется в различных вариантах: обычный штырь, с витой пружиной у основания, витая пружина, заключенная в кожух.

Как внутрисалонные, так и внешние автомобильные антенны, подразделяются по типам. Для антенны на крышу авто, как правило используются два типа антенн:

  • Несимметричный вибратор – штыревые и телескопические антенны. Наиболее эффективными для приема являются укороченные вибраторы с длиной штыря 30-50 см. бывает, что для согласования с автоприёмником, конструкция такой антенны имеет катушку.
  • Спиральная антенна – это одна из разновидностей укороченного несимметричного вибратора. Выполняется в виде гибкого диэлектрического стержня с намотанными витками провода. Сверху эта конструкция также покрывается диэлектрическим материалом. Как преимущество, можно назвать гибкость данного типа антенн.

Куда устанавливаются внешние автомобильные антенны

Существует слегка ошибочное мнение, что установленные автомобильные антенны на крышу авто, являются гарантией отличного качества приема. Это немного не так.

Эффективность наружной автомобильной антенны определяется ее высотой над проводящей поверхностью. В случае с наружной антенной, проводящей поверхностью является весь кузов автомобиля. Именно поэтому, разницы в том, на крыше или на крыле установлена антенна, нет никакой.

А вот монтаж наружной антенны на бампер, которые у современных авто, сплошь пластиковые, это и есть пример неудачной установки. Это связано с тем, сто определенная часть антенны проходит рядом с электропроводящим кузовом, тем самым эффективность приема снижается намного.

Способы крепления внешней антенны на автомобиль

Способы крепления, которыми крепятся штатные автомобильные антенны на крышу или на крыло, мы опустим. В этих случаях за нас уже подумали инженеры-конструкторы. А вот, прежде чем приобретать внешнюю автоантенну, вы выясняете ее технические параметры, и не забудьте спрогнозировать, каким образом вы закрепите антенну на автомобиле. А то купите, а тип крепления не подойдет.

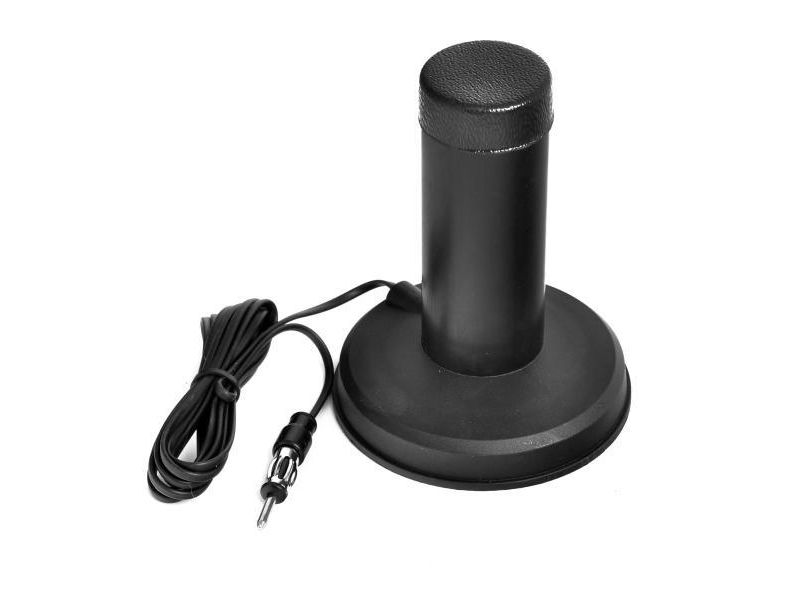

Магнитная основа. Универсальна по месту установке: хоть на крышу, хоть на крыло кузова. При выборе данного типа крепления нужно учесть: слабый магнит приведет к «сносу» антенны во время экстремального торможения или крутого поворота, сильный магнит создаст определенные трудности при снятии антенны.

Нужно учесть также, что в месте установки антенны с магнитным креплением нужно систематически полировать кузов.

На струбцинах. Для крепления на водосток кузова автомобиля. Первое, это выясните, пластиковый или металлический у вас водосток. На пластиковый не рекомендуется такой тип антенн. Как особенность – антенну можно установить только на водосток, т.е. на крыло она уже не станет.

Врезные. В этом случае придётся принять меры безопасности. Против возникновения коррозии. Вырезанные отверстия по краю нужно обработать антикоррозийным веществом, например, «Мовиль».

Само отверстие вырезается по размерам крепления антенны. Как правило, нормальный производитель, в инструкции по установке разъясняет все нюансы монтажа своей продукции.

И ещё одна, немаловажная рекомендация по установке наружной автомобильной антенны на крышу или крыло кузова. С учетом того, что УКВ-диапазон эффективен при вертикальной установке антенны, а СВ-диапазон, наоборот, горизонтальной, то самым оптимальным вариантом установки наружной антенны является установка под углом.

  • Автор: Андрей
