Сварочный трансформатор – устройство и принцип действия. Аппараты сварочные трансформаторные

Как выбрать сварочный трансформатор | Строительный портал

Сегодня уже никого не удивишь аппаратом ручной дуговой сварки. Благодаря этому изобретению стала общедоступной сварка листов, труб, швеллеров и прочих элементов и конструкций из черных металлов, как в промышленности, так и в частном хозяйстве. Наибольшее распространение среди всего сварочного оборудования получили сварочные трансформаторы переменного тока. Эти простые, неприхотливые и надежные по своей конструкции агрегаты для ручной дуговой сварки питаются от обычной сети на 220 или 380 Вольт и способны работать в тяжелых условиях. Развитие электротехники и электроники позволило создать сварочные трансформаторы различных модификаций, что заметно расширило их ассортимент на рынке. Но в том, как выбрать сварочный трансформатор, особых сложностей нет. Главное – разбираться в типах сварочных трансформаторов, знать, для чего и как будет использоваться аппарат, а также понимать, на какие характеристики следует обратить внимание при выборе и покупке.

1. Виды сварочных трансформаторов
2. Характеристики сварочных трансформаторов

Тем, кто собирается впервые приобрести этот агрегат и работать с ним, необходимо знать и понимать, как все работает. Сам трансформатор состоит из двух обмоток – первичной и понижающей вторичной, намотанных на сердечник. Принцип работы сварочного трансформатора довольно прост и заключается в преобразовании входящего напряжения 220 или 380 Вольт в более низкое, порядка 30 – 60 Вольт. В тоже время сила тока может достигать 700 Ампер, что позволяет плавить и сваривать между собой металлические изделия. По этому принципу работают все виды сварочных трансформаторов. Но благодаря разработкам в сфере электротехники удалось создать более совершенные и удобные в эксплуатации модели сварочных трансформаторов.



Виды сварочных трансформаторов

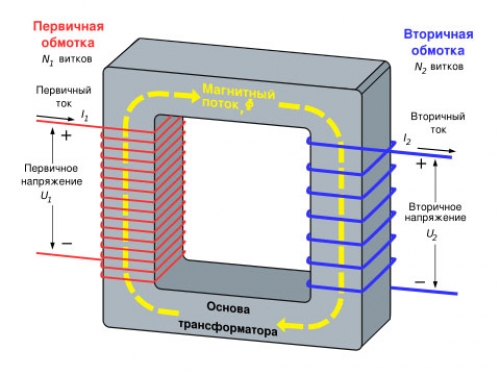

С момента создания первого сварочного трансформатора прошло довольно много времени. За этот период появились новые технологии и созданы новые модификации сварочных аппаратов. На сегодняшний день можно выделить три основных вида сварочных трансформаторов. Каждый из них обладает своими преимуществами и недостатками. При выборе сварочного трансформатора важно понимать различия между моделями, и для каких целей каждая из них более подходит.



Трансформаторы с минимальным и нормальным магнитным рассеянием



Сварочные трансформаторы СТЭ созданы таким образом, что обмотки имеют минимальное магнитное рассеяние. Регулировка силы тока производится винтовым механизмом дросселя, который вынесен отдельно. Такая схема сварочного трансформатора применяется в моделях СТЭ-85 и СТЭ-24У.

Трансформаторы с нормальным магнитным рассеянием похожи по своей конструктивной схеме на описанные выше. Разница заключается в наличии дополнительной реактивной катушки, расположенной на основных стержнях магнитного сердечника первичной и вторичной обмоток, а также на дополнительной обмотке дросселя. Сам дроссель установлен на магнитный сердечник. Регулировка силы тока производится аналогичным образом, как и у трансформаторов СТЭ. Сварочные трансформаторы с нормальным магнитным рассеянием представлены моделями типа СТН и ТСД. Обмотки таких трансформаторов изготавливаются из меди и алюминия.

Модели СТЭ, СТН и ТСД используются для ручной дуговой сварки, они просты и безотказны в работе. Но, несмотря на свою простую и надежную конструкцию, эти трансформаторы имеют ряд существенных недостатков. Во-первых, вибрация сердечника дросселя сбивает настройку силы тока при работе. Во-вторых, у сварочных трансформаторов с нормальным и низким магнитным рассеянием высокая потребляемая мощность от 25 кВт до 78 кВт. В-третьих, большая масса – более 120 кг. Также среди этих трансформаторов есть модели, такие как ТСД-1000-4 и ТСД-2000-2, способные выдавать номинальный сварочный ток в 1000 А и 2000 А. Но масса этих трансформаторов, как впрочем и СТН-700, СТН-500-1, СТН-350, ТСД-500 от 220 кг до 675 кг, что делает их очень неудобными для частного использования.

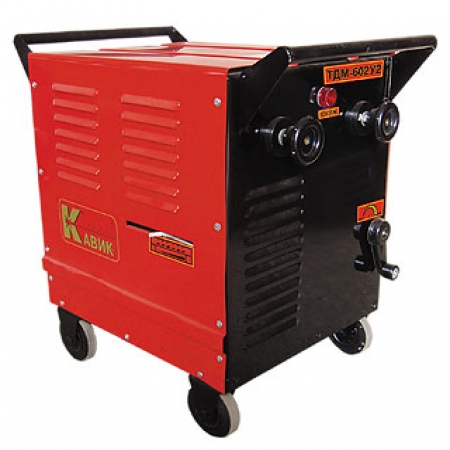

Трансформаторы с повышенным магнитным рассеянием



Принципиальным отличием трансформаторов с повышенным магнитным рассеянием от сварочных трансформаторов с низким и нормальным рассеянием является подвижная конструкция обмоток или шунтов. Такой подход позволил добиться более высоких рабочих характеристик при относительно небольшой массе самого трансформатора. Для сравнения нужно взглянуть на модель СГЭ-34У и сварочный трансформатор ТДМ 503. При практически равных рабочих характеристиках разница в весе почти вдвое меньше в пользу ТДМ.

К трансформаторам с повышенным магнитным рассеянием относятся модели с подвижными обмотками, такие как сварочный трансформатор ТС-500, ТСК-300 и трансформатор сварочный ТД-300. Также есть модели с подвижными магнитными шунтами, такие как СТШ-250 и трансформатор сварочный ТДМ-317. Кроме перечисленных есть с неподвижными подмагничивающими шунтами и обмотками – ТДФ-1001 и ТДФ-2001, а также трансформаторы со сложной магнитной коммутацией. Например, сварочный трансформатор ВДУ-506 или трансформатор сварочный ВД-306. Сегодня для частного использования наиболее распространены модели трансформаторов сварочных ТД, ТС и их модификации ТДМ, ТДЭ и другие. Сварочные трансформаторы с повышенным магнитным рассеянием применяются для дуговой и автоматической сварки, а также для сварки под флюсом.

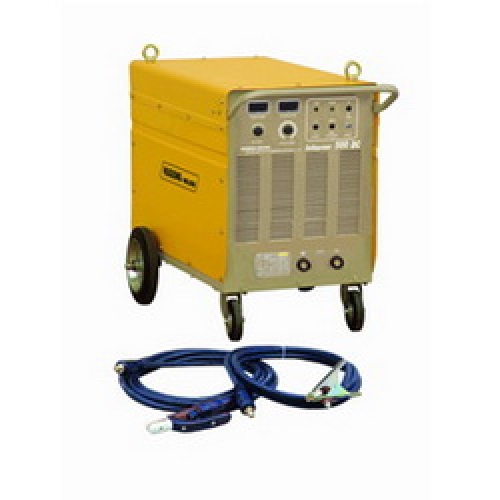

Тиристорные трансформаторы

Еще одним видом сварочных трансформаторов являются тиристорные сварочные трансформаторы. Это относительно новый тип сварочного оборудования. В основу его  работы положен принцип фазового регулирования силы тока при помощи тиристоров, которые преобразуют поступающий переменный ток в знакопеременные импульсы. Такие трансформаторы изначально использовались для шлаковой и контактной сварки по причине нестабильности горения дуги. Сегодня с развитием полупроводниковых технологий тиристорные сварочные трансформаторы избавились от своего главного недостатка и являются последним поколением сварочных аппаратов. Они широко применяются как для ручной дуговой сварки, так и для точечной и шлаковой сварок.  Примером тиристорного трансформатора может служить Deltapower 400E.



Характеристики сварочных трансформаторов

В независимости от вида сварочного трансформатора любой сварочный аппарат обладает рядом определенных характеристик, которые и определяют его рабочую эффективность и удобство использования. При выборе сварочного трансформатора важно знать и понимать, за что отвечает каждая характеристика и на какие из них следует обращать внимание в первую очередь.



Маркировка сварочных трансформаторов



Первое, что бросается в глаза, это название сварочного трансформатора. Например, трансформатор сварочный ТДМ-401, в названии которого зашифрованы базовые характеристики. Это сделано для того, чтобы без техпаспорта можно было определить, что за аппарат, как он устроен и какова его номинальная сила тока. Сегодня в единой системе обозначения и классификации источников питания для сварки заложены следующие правила:

• тип источника питания: Т – трансформатор, Г – генератор, А – агрегат, В – выпрямитель, У – специализированный источник–установка;
• вид сварки: Д – дуговая, П – плазменная;
• способ сварки: Г – в защитных газах, Ф – под флюсом, У – универсальный. Если всего две буквы, значит, сварка проводится покрытыми электродами;
• вид внешней характеристики: Ж – жесткая, П – падающая;
• количество постов сварки: М – многопостовой, без обозначения говорит об одном посте;

Важно! Иногда буква «М» обозначает механический способ регулировки силы тока. Также вместо неё может стоять буква «Т» или «Р», обозначающая тиристорный сварочный трансформатор.

• номинальная сила тока обозначается одной или двумя цифрами, округленными до десятков или сотен Ампер.
• последние одна или две цифры обозначают регистрационный номер в разработке;
• после цифр идет буквенное обозначение допустимого климатического использования: ХЛ – холодный климат, У – умеренный, Т – тропический;
• завершающая цифра обозначает допустимое размещение: 1 – на открытом воздухе, 2 – под навесом, 3 – в неотапливаемом помещении, 4 – отапливаемом помещении.

Например, трансформатор сварочный ТДМ-401 говорит нам о том, что это трансформатор дуговой сварки с механическим регулированием и одним постом сварки, с номинальной силой тока в 400 А. Более старые модели, такие как сварочный трансформатор ТС или СТШ несут на себе более старую маркировку. Так «Ш» означает регулировку при помощи шунтов, а «С» – обозначает, что аппарат предназначается для сварки.

Также в техпаспорте сварочного трансформатора указывается класс защиты по международной системе IP. В приведенных ниже таблицах приведены подробные расшифровки.



Пределы регулирования сварочного тока, A (min-max)



Пожалуй, эта характеристика является основной для любого сварочного трансформатора. Регулировка силы сварочного тока указывает сразу на два важных момента. Во-первых, на то, что регулировка вообще возможна, а это значит, что можно использовать электроды различного диаметра. Во-вторых, можно увидеть максимально возможную силу тока, которая позволит использовать электроды большого диаметра, что в свою очередь влияет на производительность труда. Это особенно важно для тех, кто выбирает сварочный трансформатор для цеха или мастерской, где требуются высокие показатели силы сварочного тока, более 200 А. Для бытового использования будет достаточно и меньшей силы сварочного тока.



Диаметр электрода



Одной из второстепенных, но весьма важных характеристик, является применяемый диаметр электрода. В приведенной ниже таблице указаны основные диаметры электродов в зависимости от силы тока сварочного трансформатора.

Необходимо отметить такой важный момент как то, что следует использовать электроды несколько меньшего диаметра, несмотря на приведенные показатели. Как показывает практика, подобранный по максимуму электрод под свою силу тока, будет недостаточно качественно проваривать шов.



Напряжение сети и количество фаз



Эта характеристика одна из основных. Она указывает на требуемое напряжение в сети для нормальной работы сварочного трансформатора. Необходимо заранее знать о том, какое напряжение будет в месте работы сварочного трансформатора, чтобы подобрать подходящий. Также от этого зависит количество фаз самого трансформатора. Так для однофазного сварочного трансформатора будет требоваться ток в 220 В, для двухфазного 380 В, а вот сварочный трансформатор ТД-500, работающий как от сети на 220 В, так и от сети на 380 В, является трехфазным.



Номинальный сварочный ток трансформатора



Один из наиболее важных параметров при выборе сварочного трансформатора. Он указывает на максимальное значение сварочного тока, который способен выдать трансформатор. От его величины зависит, как возможность плавки и резки металла, так и используемые для работы электроды. Именно этот параметр указывается в той или иной модели сварочного трансформатора в виде двузначного числа, как, например, у сварочного трансформатора ТС-200, где «200» означает, что номинальный сварочный ток составляет 200 А.



Номинальное рабочее напряжение



Данный параметр указывает на выходное напряжение с вторичной обмотки, которое необходимо для поддержания стабильной сварочной дуги. Как отмечалось ранее, это напряжение находится в диапазоне 30 – 60 Вольт. Значение этого параметра влияет на возможность работы с металлом определенной толщины. Чем ниже номинальное значение, тем тоньше металлические элементы можно сварить между собой. Этот показатель будет особенно важен для тех, кто собирается варить кузова автомобилей.



Номинальный режим работы ПН %



Эта характеристика особо не влияет на выбор того или иного сварочного аппарата. Но знать и понимать, за что она отвечает все же надо, так как от этого зависит сохранность сварочного трансформатора во время работы. Номинальный режим работы или как его еще называют – продолжительность включения – указывает на то, сколько времени трансформатор может находиться в режиме сварки. Так, например, трансформатор сварочный ТД-300 имеет номинальный режим работы 40%. Это говорит о том, что из 10 минут 4 минуты можно работать без перерыва и 6 минут отдыхать, давая трансформатору остыть. В противном случае Вы рискуете повредить аппарат.



Мощность потребления и выходная (КПД)



С этим показателем все довольно просто. Он указывает, сколько энергии потребуется для часа работы трансформатора. Чем ниже этот показатель, тем лучше. Но при этом необходимо также обратить внимание на выходную мощность при сварке. Если разница между ними слишком большая, то лучше поискать другой трансформатор, коэффициент полезного действия которого значительно выше. Иначе рискуете тратить многие килловаты энергии, при этом выполнять мизерную часть требуемого объема работы. Многие производители сразу отображают КПД, а некоторые указывают лишь потребляемую и выходную мощность. Следует быть внимательным и, наткнувшись на второй вариант, помнить о минимальной разнице между потребляемой и выходной мощностью.

Напряжение холостого хода



Еще одной важной характеристикой является напряжение холостого хода, отвечающее за появление сварочной дуги. Чем выше эта характеристика, тем легче создать дугу. Но существуют определенные ограничения по безопасности для оператора. Так для сети с постоянный током порог составляет 100 В, для переменного 80 В.



Количество обслуживаемых рабочих мест



С этим параметром все довольно просто. Он указывает на количество одновременно работающих от трансформатора сварщиков. По сути, этот параметр важен для мастерских, где есть необходимость одновременной работы нескольких человек. Бытовые модели ограничены одним рабочим местом.



AC/DC

Эта аббревиатура указывает на возможность работы сварочного трансформатора на постоянном или переменном токе. Есть трансформаторы, которые работают только от переменного тока, а есть такие, которые только от постоянного. Например, сварочный трансформатор Fubag TR-300 работает от сети с переменным током. Или трансформатор сварочный ВД-306, который тоже потребляет переменный ток. Но оба эти аппарата выдают постоянный ток. Их второе название – сварочные выпрямители. Также необходимо выделить DECA MMA PRIMUS 250E AC/DC, который является ярким представителем среди сварочных трансформаторов с маркировкой AC/DC.



Тип охлаждения



Еще одной второстепенной, но в тоже время достаточно важной характеристикой является тип охлаждения трансформатора. Она ни на что не влияет, но может склонить чашу весов в сторону того или иного аппарата. Существуют сварочные трансформаторы с естественным охлаждением и принудительным. По сути, принудительное охлаждение лучше, так как позволяет более эффективно избавляться от излишка тепла во время работы. Но не все трансформаторы оснащены вентиляторами.



Mасса и размеры сварочного трансформатора

Не влияющими на производительность работы сварочного трансформатора являются его вес и габариты. Но, тем не менее, эти характеристики могут повлиять на выбор. Ведь именно от массы и габаритов трансформатора зависит, будет ли он передвижным или стационарным, будет он на колесах или же с ручками для переноски. Сегодня на рынке представлены различные модели и выбрать есть из чего. Но необходимо сразу оговориться, что высокомощные и производительные сварочные трансформаторы будут весьма громоздкими и тяжелыми, созданными для промышленных условий. В тоже время более компактные и легкие предназначены для простого обывателя. На сегодняшний день развитие технологий в сфере электротехники позволили создать сварочные аппараты с прекрасными рабочими характеристиками с относительно малым весом и с довольно скромными габаритами.

Выбор сварочного трансформатора для новичка в сварочном деле может показаться настоящим кошмаром. Особенно если нет понимания, за что отвечает та или иная характеристика. Чтобы принять правильное решение, следует пригласить на помощь специалиста, который сможет помочь в выборе. Но если заранее подготовиться, изучив все необходимые материалы о сварочных трансформаторах, выбор будет не таким уж и сложным делом.

strport.ru

Какой сварочный аппарат лучше: инвертор или трансформатор?

Для сваривания металлических деталей требуется источник высокой температуры, который сможет распалить как присадочный материал, так и основной металл. Чаще всего для этого используют электрическую дугу, но для ее создания может применяться несколько различных аппаратов, которые обладают разным принципом действия, но при этом обеспечивают примерно одинаковый результат. В наше время такими аппаратами стали трансформатор и инвертор, которые являются основными инструментами для ручной дуговой сварки. В принципе работы, конструкции и особенности поведения данная техника имеет ряд отличий, что обеспечивает каждому виду свои конкурентные преимущества. Поэтому, чтобы разобраться, какой сварочный аппарат лучше инвертор или трансформатор, нужно узнать о них более подробно.

Сварочный трансформатор и инверторный аппарат

Назначение и область применения инверторной сварки

Инверторная сварка применяется для соединения металлических изделий. Она находит применение, как в промышленной сфере, так и в частной. Главной особенностью ее является преобразование обыкновенного переменного тока в высокочастотный. Это же касается и параметров напряжения. При сваривании тонких деталей, а также тех вещей, которые состоят из плохо свариваемого металла или сплава, использование инвертора является более предпочтительным. Так что при выборе, что лучше инвертор или трансформатор при сложных работах, заметно выигрывает первый вариант.

Сварочный аппараты инверторного типа

Преимущества инверторной сварки

• Низкий вес и компактные размеры;
• Возможность применения дополнительных функций во время сварки, улучшающих ее качество;
• Точность характеристик преобразования, соответствующих тонким показателям шкалы настройки;
• Низкое потребление электричества и возможность подключаться к обыкновенной сети;
• Стабилизация горения дуги даже при скачках напряжения в сети.

Недостатки инверторной сварки

• Высокая стоимость;
• Большая чувствительность к перегреву;
• Невозможность длительной беспрерывной работы;
• Чувствительность к ударам.

Принцип работы

Чтобы определить, какая сварка лучше инвертор или трансформатор, следует рассмотреть принцип их работы. При подаче тока на включенный инвертор он попадает на первичный выпрямитель. На этом этапе происходит преобразование его с переменного в постоянный. Далее он поступает на специальный блок инвертора, где изначальные параметры в 220В преобразуются и напряжение снижается. После этого ток снова делается переменным. На этом блоке происходит увеличение частоты тока и напряжения. Затем электричество поступает на трансформатор, где происходит окончательное преобразование параметров до значений, указанных на датчиках инвертора. Окончательным этапом является второй выпрямитель, на котором ток снова становится постоянным и подается на выход.

Назначение и область применения трансформаторной сварки

Данный тип сварки применяется в последнее время преимущественно на производстве, где требуется проводить простые операции. Аппараты находят применение и в частной сфере, но это преимущественно устаревшие модели. При выборе, что лучше сварочный аппарат или инвертор, в сторону первого склоняются те, кому нужно варить много, по несколько часов подряд и сталкиваться с большой толщиной деталей.

Сварочный трансформатор

Преимущества трансформаторной сварки

• Простота конструкции, обеспечивающая надежность эксплуатации и легкий ремонт;
• Относительно низкая стоимость самого аппарата и его обслуживания;
• Слабая чувствительность к перегреву и высокой температуре;
• Здесь практически нет таких деталей, которые бы смогли сломаться от ударов, встряски и прочих небольших механических повреждений.

Недостатки трансформаторной сварки

• Высокая чувствительность к скачкам напряжения в сети;
• Отсутствие точного обозначения выходных параметров, так как все определяется условно с достаточно большим шагом регулировки;
• Большие габариты и немалый вес;
• Высокое потребление электричества для работы;
• Для подключения необходима трехфазная электрическая сеть.

Принцип работы

Трансформаторы могут, как увеличивать, так и уменьшать выходные параметры рабочего тока и напряжения. Электричество поступает на первичную обмотку трансформатора, которая располагается на стальном сердечнике. В катушке индуцируется магнитное поле. Благодаря близкому расположению вторичной катушки, магнитное поле первичной начинает генерировать в ней электрический ток. Параметры полученного электричества зависят от дальности расположения катушек, а также от количества витков в них. Если на вторичной витков больше, то напряжение будет увеличиваться.

Сравнение

Сравнение того, что лучше сварочный трансформатор или инвертор показывает, что для большинства сложных процедур сварки инвертор оказывается более востребованным, так как его дополнительные функции и современные режимы упрощают всю технологию. Сварка алюминия, нержавеющей стали и прочих сложных металлов становится более простой. Легкость транспортировки, хранения и использования с помощью автономных источников питания также трудно переоценить.

Трансформатор всему этому может противопоставить только надежность конструкции и относительно низкую стоимость. Но тот факт, что его энергопотребление является более высоким, делает инвертор окупаемым со временем. В различных цехах, где сварка ведется почти непрерывно, трансформаторы ведут себя более надежно, но подходит это только для самых простых видов соединения.



Вывод

Стоя перед выбором, что лучше приобрести инверторный или трансформаторный сварочный аппарат большинство специалистов склоняются к инвертору. Это подтверждается также более широким выпуском современных моделей, среди которых трансформаторы встречаются крайне редко. При покупке многие и не знают, что означает инверторный сварочный аппарат, но выбирают именно их, так как среди компактных моделей для дома, а также многофункциональных устройств. имеются только инверторы.

svarkaipayka.ru

Сварочные трансформаторы — устройство и схема работы

Апрель 1, 2017

Сварочный трансформатор для выполнения дуговой ручной сварки, а также некоторых типов промышленной сварки считается незаменимым инструментом. Такие аппараты преобразовывают необходимое для них напряжение из общегородской электросети.

Такое оборудование способно понижать напряжение под напряжение холостого хода сварочного трансформатора, обеспечивая тем самым его бесперебойную эксплуатацию.

Разновидности трансформаторной сварки

Сегодня существуют разные виды сварочных трансформаторов, которые отличаются конструктивно, принципом работы. Самым востребованным на рынке среди них, который можно сделать самостоятельно считается трансформатор сварочный для дуговой и контактной сварки.

Трансформатор дуговой сварки

Широкое распространение среди домашних умельцев имеют трансформаторы для дуговой сварки. Этому есть несколько причин:

• надежная и довольно простая конструкция инструмента;
• мобильность;
• довольно обширный рабочий диапазон;
• простота управления;
• хорошая производительность.

Конечно же, кроме многочисленных достоинст, в дуговая ручная сварка постоянного тока обладает и рядом недочетов:

• низкий показатель КПД;
• качество сварного шва полностью зависит от уровня профессионализма самого сварщика.

Сварочный трансформатор для ручной сварки обычно используется в процессе проведения разноплановых строительных или ремонтных работ, производства конструкций из металла, соединения отдельных металлических образцов, а также соединения трубопроводных коммуникаций. При помощи дуговой ручной сварки можно осуществлять и резку металла, и его сварку, при этом разной толщины.

Подобного типа инструменты имеют довольно простую конструкцию. Сварочный агрегат включает:

• непосредственно сам трансформатор;
• электродный держатель;
• регулятор тока;
• зажим для массы.

Нужно выделить основной элемент сварочного аппарата – трансформатор, который может иметь разную конструкцию. Самыми популярными на сегодняшний день являются самодельные инструменты, оснащенные магнитопроводом П-образной, тороидальной конфигурации.

Вокруг магнитопровода размещаются две обмотки проволоки из алюминия или меди. Толщина проволоки на обмотках зависит от рабочих характеристик агрегата, и количества выполненных витков.

Трансформатор точечной сварки

Подобный тип сварки также называется контактной сваркой. Трансформатор ТС имеет характерные отличия от инструмента, предназначенного под дуговую сварку. Ключевое из них – это технология сваривания металлических образцов. К примеру, плавление дуговой сваркой осуществляется электрической дугой, которая формируется между электродом и свариваемым изделием, то в случае с контактной сваркой производится точечный нагрев свариваемого участка электричеством (для чего используются два заточенных электрода из меди), соединение деталей происходит под воздействием высокого давления (таким образом, металл свариваемых образцов плавится в точке соединения, после чего сливается в одно целое).

Точечная сварка широко используется в автомобилестроении, строительной сфере, для соединения тонких алюминиевых листов, медных образцов, нержавеющей стали, для сварки скруток, создания из арматура каркаса ЖБ конструкций, прочих металлов, для соединения которых необходимо создавать специальные условия.

Конструкция

Каждый домашний мастер старается обеспечить себя самым разнообразным инструментом, в особенности сварочным агрегатом, который является просто незаменимым помощником в хозяйственной деятельности. При этом не исключается возможность собрать такой аппарат самостоятельно. Устройство сварочного трансформатора, сделанного в домашних условиях, может быть самым разнообразным. Такой прибор может использоваться для дуговой, точечной сварки разнотипных металлических изделий.

Автолюбители из сварочного трансформатора ТД 500 могут соорудить споттер, который позволит осуществлять в любое время ремонт автомобильного кузова.

У всех сварочных устройств, изготовленных на основе стандартного трансформатора принцип работы идентичный, они отличаются только конструктивными характеристиками. Сварочный полуавтомат имеет настолько простую конструкцию, что его можно сделать даже из обыкновенной микроволновки. Такой инструмент способен функционировать при использовании переменного, постоянного токов, качественные характеристики шва при этом не пострадают.

Схема сварочного полуавтомата включает несколько обязательных деталей, которые точно есть на хозяйстве любого бытового мастера.

Схема трансформатора

Делая самостоятельно трансформатор (споттер), необходимо обязательно сделать расчет. Какие детали включает схема сварочного трансформатора? Любой подобного типа инструмент включает в конструкцию проволоку из меди, намотанную на сердечнике. Число медных проводов для основного аппарата не имеет значения, его можно сделать даже из микроволновой печки.

Общая схема сварочного трансформатора должна включать диодный мост. При предназначении агрегата для точечной сварки схема немного сложнее. Здесь, кроме проволоки из меди, диодного моста обязательно наличие конденсаторов, тиристоров, диодов. Эти дополнительные элементы позволят максимально точно осуществлять регулировку тока, плюс качество шва будет намного лучше.

Трансформатор для сварки точечного варианта имеет сложную схему и конструкцию. Какой больше подойдет сварочный инструмент в домашних условиях, конечно же, каждый решает самостоятельно. Главное — точно знать его функциональные обязанности.

В любом варианте трансформатора постоянного тока обязательно предусмотрен сердечник, проволочная обмотка. Эти компоненты несут ответственность за технические характеристики инструмента.

Чтобы верно выполнить требуемые расчеты, нужно первое что сделать – это определиться с показателями: напряжения обмоток, сварного тока.

Расчет трансформатора

Как выполняется расчет сварочного трансформатора?

Как говорилось ранее, сварочные трансформаторы переменного тока включают две обмотки, сердечник, которые несут ответственность за ключевые технические характеристики инструмента. Заранее предполагая напряжение обмоток, силу тока, прочие дополнительные параметры, производятся расчеты сердечника, обмоток, сечения медной проволоки.

При произведении расчетов основанием являются такие параметры:

• U1 – напряжение первичной обмотки, в качестве которого выступает сетевое напряжение, от какого сварка и будет работать (220В/380В).
• U2 – напряжение вторичной обмотки (не более 80В). Напряжение электричества, создаваемое после понижения. Оно необходимо для возбуждения сварочной дуги;
• I – сила тока вторичной обмотки (рассчитывается в зависимости от предполагаемых для выполнения работ электродов, толщины свариваемого металла).
• Sс – площадь сечения сердечника (берется в пределах 45-55 см²). Этот параметр влияет на качество и надежность работы инструмента.
• So – площадь окна сердечника (берется в пределах 80-110 см²). Параметр берется из расчета отвода избыточного тепла, качественного магнитного рассеяния, удобства намотки медной проволоки.
• Рт – плотность тока обмотки (2,5-3A/мм2 – для самодельных трансформаторов). довольно значимый параметр, который отвечает за электрические потери на обмотках инструмента.

Сварочный инструмент своими руками

Чем отличается самодельный сварочный трансформатор?

Первичную обмотку самодельных сварочных инструментов обычно изготавливают из медной проволоки, специально для этого предназначенной. К вторичной обмотке требования минимальные, поэтому чаще используется кабель многожильный (берется сечение в пределах 2,5-3,5 см).

На самодельном бытовом агрегате для сварки обмотка выводится стандартно – на медные клеммы, варианты заводского производства, конечно же, имеют более надежные переключатели. Детальная схема сварки постоянного тока, предназначенного для ручной сварки, зависит от разновидности сердечника (тороидальный, стержневой), наличия у домашнего мастера подручных деталей.

Трансформаторы для инвертора отличаются сложностью сборки. В данном случае используется несколько преобразователей для преобразования тока сначала в переменный ток, далее в постоянный ток, но установленного напряжения. Также устройство инструмента усложнено наличием электроники, которая предоставляет возможность намного точнее контролировать сварочный процесс.

Масса трансформатора для сварки переменного тока будет зависеть от марки. Минимальная масса такого инструмента может составлять 3 кг, но на рынке электротехники чаще всего можно встретить аппараты массой не менее 10 кг.

electrod.biz

Характеристика сварочного трансформатора | Строительный портал

Занимаясь поисками подходящего сварочного трансформатора, многие отказываются от заводских моделей в пользу самодельных. Причины такого решения могут быть самые разнообразные, начиная от неприемлемых цен и заканчивая желанием сделать сварочный трансформатор самостоятельно. По сути особых сложностей в том, как сделать сварочный трансформатор, нет, к тому же, самодельный сварочный трансформатор может по праву считаться предметом гордости любого хозяина. Но при его создании невозможно обойтись без знаний об устройстве и схеме трансформатора, его характеристиках и расчетах по ним.

1. Рабочие характеристики сварочного трансформатора
2. Схема сварочного трансформатора
3. Расчет сварочного трансформатора



Рабочие характеристики сварочного трансформатора



Любой электроинструмент обладает определенными рабочими характеристиками и сварочный трансформатор не исключение. Но кроме привычных, таких как мощность, количество фаз и требуемое для работы напряжение в сети, сварочный трансформатор имеет целый набор уникальных характеристик, каждая из которых позволит безошибочно подобрать в магазине аппарат под определенный вид работ. Для тех же, кто собирается изготовить сварочный трансформатор своими руками, знание этих характеристик потребуется для выполнения расчетов.

Но прежде чем перейти к детальному описанию каждой характеристики, необходимо разобраться, что собой представляет базовый принцип работы сварочного трансформатора. Он довольно прост и заключается в преобразовании входящего напряжения, а именно его понижении. Понижающая вольтамперная характеристика сварочного трансформатора имеет следующую зависимость – при понижении напряжения (Вольт) возрастает сила тока сварки (Ампер), что и позволяет плавить и сваривать металл. На основе этого принципа и построена вся работа сварочного трансформатора, а также связанные с ней другие рабочие характеристики.

Напряжение сети и количество фаз

С этой характеристикой все довольно просто. Она указывает на требуемое для работы сварочного трансформатора напряжение. Это может быть 220 В или 380 В. На практике напряжение в сети может немного колебаться в пределах +/- 10 В, что может сказаться на стабильной работе трансформатора. При расчетах для сварочного трансформатора напряжение в сети является основополагающей характеристикой для расчетов. К тому же, от напряжения в сети зависит количество фаз. Для 220 В – это две фазы, для 380 В – три. В расчетах это не учитывается, но для подключения сварочного аппарата и его работы это важный момент. Также есть отдельная категория трансформаторов, которые могут работать как от 220 В, так и от 380 В.

Номинальный сварочный ток трансформатора

Это основная рабочая характеристика любого сварочного трансформатора. От величины силы сварочного тока зависит возможность резки и сварки металла. Во всех сварочных трансформаторах это значение указывается максимальным, так как именно столько способен выдать трансформатор на пределе возможностей. Конечно, номинальный сварочный ток можно регулировать для возможности работы электродами различного диаметра, и для этого в трансформаторах предусмотрен специальный регулятор. Необходимо отметить, что для бытовых сварочных трансформаторов, созданных своими руками, сварочный ток не превышает 160 – 200 А. Это связано в первую очередь с весом самого трансформатора. Ведь чем больше сила сварочного тока, тем больше требуется витков медного провода, а это лишние неподъемные килограммы. В дополнение на сварочный трансформатор цена зависит от металла для проводов обмоток, и чем больше провода было потрачено, тем дороже обойдется сам аппарат.

Диаметр электрода

В работе со сварочным трансформатором для сварки металла используются наплавляемые электроды различного диаметра. При этом возможность использовать электрод определенного диаметра зависит от двух факторов. Первый – номинальный сварочный ток трансформатора. Второй – толщина металла. В приведенной ниже таблице указаны диаметры электродов в зависимости от толщины металла и сварочного тока самого трансформатора.

Как видно из этой таблицы, использование 2 мм электрода будет просто бессмысленным при силе тока в 200 А. Или наоборот, 4 мм электрод бесполезен при силе тока в 100 А. Но довольно часто приходится выполнять сварку металла различной толщины одним и тем же аппаратом и для этого сварочные трансформаторы оборудуются регуляторами силы тока.

Пределы регулирования сварочного тока

Для сварки металла различной толщины используются электроды различного диаметра. Но если сила сварочного тока будет слишком большой, то металл при сварке прогорит, а если слишком маленькой, то не удастся его расплавить. Потому в сварочных трансформаторах для этих целей встраивается специальный регулятор, позволяющий понижать номинальный сварочный ток до определенного значения. Обычно в самодельных сварочных трансформаторах создается несколько ступеней регулировки, начиная от 50 А и заканчивая 200 А.

Номинальное рабочее напряжение

Как уже отмечалось, сварочный трансформатор преобразует входящее напряжение до более низкого значения, составляющего 30 – 60 В. Это и есть номинальное рабочее напряжение, которое необходимо для поддержания стабильного горения дуги. Также от этого параметра зависит возможность сварки металла определенной толщины. Так для сварки тонколистового металла требуется низкое напряжение, а для более толстого – высокое. При расчетах этот показатель весьма важен.

Номинальный режим работы

Одной из ключевых рабочих характеристик сварочного трансформатора является его номинальный режим работы. Он указывает на период беспрерывной работы. Этот показатель для заводских сварочных трансформаторов обычно составляет около 40%, а вот для самодельных он может быть не выше 20 – 30%. Это значит, что из 10 минут работы можно беспрерывно варить 3 минуты, а 7 давать отдохнуть.

Мощность потребления и выходная

Как и любой другой электроинструмент, сварочный трансформатор потребляет электроэнергию. При расчетах и создании трансформатора показатель потребляемой мощности играет важную роль. Что касается выходной мощности, то её также следует учитывать, так как коэффициент полезного действия сварочного трансформатора напрямую зависит от разницы между этими двумя показателями. И чем меньше эта разница, тем лучше.

Напряжение холостого хода

Одной из важных рабочих характеристик является напряжение холостого хода сварочного трансформатора. Эта характеристика отвечает за легкость появления сварочной дуги, и чем выше будет напряжение, тем легче появится дуга. Но есть один важный момент. Для обеспечения безопасности человека, работающего с аппаратом, напряжение ограничивается 80 В.



Схема сварочного трансформатора



Как уже отмечалось, принцип работы сварочного трансформатора заключается в понижении напряжения и повышении силы тока. В большинстве случаев устройство сварочного трансформатора довольно простое. Он состоит из металлического сердечника, двух обмоток – первичной и вторичной. На представленном ниже фото изображено устройство сварочного трансформатора.

С развитием электротехники принципиальная схема сварочного трансформатора совершенствовалась, и сегодня производятся сварочные аппараты, в схеме которых используются дроссели, диодный мост и регуляторы силы тока. На представленной схеме видно, как диодный мост интегрирован в сварочный трансформатор (фото ниже).

Одним из самых популярных самодельных сварочных трансформаторов является трансформатор с тороидальным сердечником, в силу его малого веса и прекрасных рабочих характеристик. Схема такого трансформатора представлена ниже.

Сегодня существует множество различных схем сварочных трансформаторов, начиная от классических и заканчивая схемами инверторов и выпрямителей. Но для создания сварочного трансформатора своими руками лучше выбирать более простую и надежную схему, не требующую использования дорогой электроники. Как, например, сварочный тороидальный трансформатор или трансформатор с дросселем и диодным мостом. В любом случае для создания сварочного трансформатора, кроме схемы, придется выполнить определенные расчеты, чтобы получить требуемые рабочие характеристики.



Расчет сварочного трансформатора



При создании сварочного трансформатора под конкретные цели приходится определять его рабочие характеристики заранее. Кроме этого, расчет сварочного трансформатора выполняется для определения количества витков первичной и вторичной обмоток, площади сечения сердечника и его окна, мощности трансформатора, напряжения дуги и прочего.

Для выполнения расчетов потребуются следующие исходные данные:

• входящее напряжение первичной обмотки (В) U1;
• номинальное напряжение вторичной обмотки (В) U2;
• номинальная сила тока вторичной обмотки (А) I;
• площадь сердечника (см2) Sс;
• площадь окна (см2)So;
• плотность тока в обмотке (A/мм2).

Рассмотрим на примере расчета для тороидального трансформатора со следующими параметрами: входящее напряжение U1=220 В, номинальное напряжение вторичной обмотки U2=70 В, номинальная сила тока вторичной обмотки 200 А, площадь сердечника Sс=45 см2, площадь окна So=80 см2, плотность тока в обмотке составляет 3 A/мм2.

Вначале рассчитываем мощность тороидального трансформатора по формуле:

P габаритн = 1,9*Sc*So. В результате получим 6840 Вт или упрощенно 6,8 кВт.

Важно! Данная формула применима только для тороидальных трансформаторов. Для трансформаторов с сердечником типа ПЛ, ШЛ используется коэффициент 1,7. Для трансформаторов с сердечником типа П, Ш – 1,5.

Следующим шагом будет расчет количества витков для первичной и вторичной обмоток. Чтобы это сделать, вначале придется вычислить необходимое количество витков на 1 В. Для этого используем следующую формулу: K = 35/S. В результате получим 0,77 витка на 1 В потребляемого напряжения.

Важно! Как и в первой формуле, коэффициент 35 применим только для тороидальных трансформаторов. Для трансформаторов с сердечником типа ПЛ, ШЛ используется коэффициент 40. Для трансформаторов с сердечником типа П, Ш – 50.

Далее рассчитываем максимальный ток первичной обмотки по формуле: Imax = P/U. В результате получим ток для первичной обмотки 6480/220=31 А. Для вторичной обмотки силу тока берем за константу в 200 А, так как возможно придется варить электродами с диаметром от 2 до 3 мм металл различной толщины. Конечно, на практике 200 А – это предельная сила тока, но запас в пару десятков ампер позволит аппарату работать более надежно.

Теперь на основании полученных данных рассчитываем количество витков для первичной и вторичной обмоток в трансформаторе со ступенчатым регулированием в первичной обмотке. Расчет для вторичной обмотки выполняем по следующей формуле  W2 =U2*K, в результате получим 54 витка. Далее переходим к расчету ступеней первичной обмотки. Для этого используем формулу W1ст = (220*W2)/Uст.

Где:

Uст – необходимое выходное напряжение вторичной обмотки.

W2 – количество витков вторичной обмотки.

W1ст – количество витков первичной обмотки определенной ступени.

Но прежде чем приступить к расчету витков ступеней первичной обмотки, необходимо определить напряжение для каждого. Сделать это можно по формуле U=P/I, где:

P – мощность (Вт).

U – напряжение (В).

I – ток (А).

Например, нам требуется сделать четыре ступени со следующими показателями номинальной силы тока на вторичной обмотке: 160 А, 130 А, 100 А и 90 А. Такой разброс понадобится для использования электродов различного диаметра и сварки металла различной толщины. В результате получим Uст = 40,5 В для первой ступени, 50 В для второй ступени, 65 В для третьей ступени и 72 В для четвертой. Подставив полученные данные в формулу W1ст = (220*W2)/Uст, рассчитываем количество витков для каждой ступени. W1ст1 = 293 витка, W1ст2 = 238 витков, W1ст3 = 182 витка, W1ст4 = 165 витков. В процессе намотки провода на каждом из этих витков делается отвод для регулятора.

Осталось рассчитать сечение провода для первичной и вторичной обмоток. Для этого используем показатель плотности тока в проводе, который равен 3 A/мм2. Формула довольно проста – необходимо максимальный ток каждой из обмоток разделить на плотность тока в проводке. В результате получим для первичной обмотки сечение провода Sперв = 10 мм2. Для вторичной обмотки сечение провода Sвтор = 66 мм2.

Создавая сварочный трансформатор своими руками, необходимо выполнить все вышеперечисленные расчеты. Это поможет правильно подобрать все необходимые детали и затем собрать из них аппарат. Для новичка выполнение расчетов может показаться весьма запутанным занятием, но если вникнуть в суть выполняемых действий, все окажется не таким уж и сложным.

strport.ru

Сварочный трансформатор:виды,характеристики,выбор и эксплуатация

Одним из основных рабочих агрегатов для сварки является сварочный трансформатор. Это устройство помогает в преобразовании напряжения, которое имеется в сети, в такое, которое требуется для сварочного процесса, а также холостого хода аппарата. Как правило, в сети подается 220 В, тогда как для холостого хода необходимо всего 50-60 В. Трансформаторы сварочные бытовые работают на понижение. Напряжение подается на первичную обмотку устройства, с которой он переходит на вторичную. Расстояние между обмотками может меняться, что способствует повышению значения напряжения, или его понижению. Таким образом, регулируя отдаление одной обмотки от другой, можно регулировать значение параметров.

Сварочный трансформатор Пратика

Каждый сварочный трансформатор, который используется в промышленности или в бытовых условиях, обладает собственными параметрами, которые зависят от материала сердечника, его размеров и прочих вещей. Сварочные трансформаторы переменного тока могут иметь в своем составе еще и выпрямители, которые преобразуют переменный ток в постоянный. В некоторых случаях можно даже сделать сварочный трансформатор своими руками, что получается при правильном следовании всем параметрам. Все должно соответствовать ГОСТ 7012-77, ГОСТ 95-77 или ГОСТ 16110-82, если речь идет о силовых устройствах.

Отличия сварочных трансформаторов современных моделей являются очень большими, так как за последнее время было выпущено большое разнообразие, которое имеет как узкую специализацию, так и широкую универсальную. В особенности это касается компактных маленьких моделей, к которым относятся трансформаторы сварочные бытовые. С их помощью зачастую производится сварка тонкого металла электродом, так как они не могут работать с толстым расходным материалом.

Преимущества

• Преимуществами данного аппарата являются такие факторы:
• Возможность плавной регулировки параметров в пределах допустимого диапазона;
• Достаточно простой принцип действия, который обеспечивает легкость в эксплуатации, а также в ремонте и уходе;
• Возможность работать как с двухфазными, так и с трехфазными сетями;
• Применение, как в промышленной, так и в бытовой сфере;
• Многие модели имеют колеса для удобного перемещения, если не обладают компактными размерами;
• Продуманная система вентиляции для работы в помещении.

Недостатки

При этом техника обладает рядом негативных моментов, которые могут помешать работе:

• Механические детали могут выходить из строя;
• При некоторых вариантах ремонта приходится менять обмотку трансформатора, что является достаточно длительным процессом;
• Для подключения требуются специальные мощные кабели;
• Чтобы подключить сварочный трансформатор, требуется специалист;
• Любые неполадки могут привести к тому, что рабочий процесс полностью останавливается;
• При поломках имеется риск поражения током, если неаккуратно обращаться с техникой.

Полная классификация всех типов трансформаторов

Каждый сварочный трансформатор имеет ряд определенных характеристик, которые позволяют создать систему классификации для данного оборудования, исходя из всех различий. Сразу стоит выделить сварочный трансформатор с нормальным рассеиванием магнитного поля. В данном случае имеется всего одна разновидность тиристорных моделей, которые работают только при сварке под флюсом.

Более разнообразными являются модели, которые имеют увеличенное рассеивание магнитного поля. Здесь модно выделить несколько подтипов куда входит:

• Сварочный трансформатор с подвижными обмотками;
• С подвижным шунтом;
• С обмоткой разбитой на отдельные секции, которые обладают ярмовым рассеиванием;
• С подвижным подмагниченным шунтом.

Сварочный трансформатор

Последняя разновидность относится к сварке под флюсом, а три предыдущие могут применяться как обыкновенная ручная дуговая сварка. Но это не единственные параметры классификации. Можно также выделить такие моменты как:

• Количество одновременно обслуживаемых мест, так как встречается техника для одного мастера, а также та, которая может обслуживать одновременно несколько рабочих мест;
• По количеству фаз подключения, что может составлять от одной до трех фаз;
• По особенностям конструкции, так как бывают такие, у которых регулятор для сварочного трансформатора по напряжению работает при помощи переключения количества витков, при помощи рассеивания напряжения, а также при помощи дросселя насыщения.

Сварочный трансформатор Futura

Технические характеристику популярных моделей

Марки сварочных трансформаторов могут иметь различные значения параметров, в зависимости от тех целей, для которых их создали. Здесь приведены самые распространенные бренды, которые можно встретить на рынке:

Бренд	ПАТОН
Входное напряжение, В	220/380 В
Плавкая вставка	Отсутствует
Мощность, кВт	16,3
Используемое напряжение при холостом ходе	65 В
Ток регулируется в пределах	70-260 А
Диаметр присадочного материала, мм	2-5
Продолжительность включения	20%
Габариты, мм	424-275-425
Масса, кг	49 кг
Страна производитель	Украина
Бренд	Kaiser
Входное напряжение, В	220-380
Плавкая вставка	отсутствует
Мощность, кВт	3,5
Используемое напряжение при холостом ходе	48 В
Ток регулируется в пределах	60-200 A
Диаметр присадочного материала, мм	2-4
Масса, кг	23
Класс электрозащиты	IP21
Страна производитель	Германия

Бренд	Intertool
Входное напряжение, В	220-380 В
Плавкая вставка	Отсутствует
Мощность, кВт	6,5
Ток регулируется в пределах	55-160 А
Диаметр присадочного материала, мм	2-3.2 мм
Масса, кг	17,5 кг
Страна производитель	Китай

Выбор сварочного трансформатора

«Обратите внимание! Самые важные особенности аппарата не имеют отношения к его размерам или массе.»

Средний вес трансформаторов составляет 30 кг. Это может быть серьезной проблемой для размещения в бытовых условиях, поэтому, данный параметр больше зависит от удобства, чем от производительности, и в то же время может сделать недоступным применение той или иной модели в определенных местах. При этом мощность техники не зависит от размеров, так как сварочный трансформатор с тороидальным сердечником предоставляет куда более высокие результаты, чем другие, но при меньших размерах. Для выполнения большинства процедур сварки достаточно такого оборудования, которое бы смогло работать с электродами толщиной в 4 мм. Многие компактные бытовые модели имеют ограничения в 3 мм, что отображается на их стоимости, но это не всегда удобно для работы.

Успешность зажигания дуги зависит от того, какое напряжение потребляет сварочный трансформатор на холостом ходу. Зачастую оно составляет 50 В, чего вполне достаточно для стандартных операций, но некоторые модели могут иметь автоматический розжиг дуги. Следует обратить внимание на систему охлаждения аппарата, которая должно проводиться не только принудительным, но и естественным путем. Также желательно наличие автоматической системы отключения, когда сварочный трансформатор начинает работать в перегруженном состоянии. Сглаживающие конденсаторы должны иметь большую

емкость, а дроссель должен быть достаточно мощным. Не лишним будет наличие искрогасителя, который сможет заблокировать появление искры, когда техника будет в состоянии покоя, так как устройство удалит остаточное напряжение.

Особенности эксплуатации и подключения

Правильное подключение обеспечить нормальную работоспособность техники, так как если возникают какие-то проблемы, то зачастую они проявляют себя в местах подключения. Основной проблемой являются клеммы, так как на них в большинстве случаев происходит перегревание проводов и замыкание, поэтому, следует плотно соединить все детали, чтобы обеспечить бесперебойную работу. Многофазные силовые установки нужно подключать в строгом соответствии с инструкцией, так как их замыкание может привести к серьезным поломкам. Также требуется подобрать подходяще место, где может размещаться трансформатор для сварочного аппарата, которое бы хорошо проветривалось и не имело повышенную влажность.

Во время эксплуатации не стоит превышать время беспрерывной работы, которое допустимо для конкретной модели. Это может привести к тому, что сварочный трансформатор начнет самопроизвольно отключаться. В среднем, время холостого хода должно превышать в 4 раза время непосредственной сварки. При залипании электрода следует по возможности оторвать его от поверхности материала, а если не получается, то как можно быстрее отключить трансформатор.

Меры и техника безопасности

Если нет специальных знаний, то не стоит подключать трехфазные сварочные трансформаторы самостоятельно. Это может быть опасно как для жизни человека, так и для работоспособности агрегата. Применение сварочного трансформатора должно соответствовать правилам его технической эксплуатации. Не стоит включать оборудования в условиях повышенной влажности. Во время работы не нужно применять электроды с влажной или обсыпавшейся обмазкой, так как это может привести к залипанию, и как следствие, к короткому замыканию оборудования. При повышенной температуре нужно соблюдать щадящие режимы или обеспечивать дополнительную вентиляцию. Если замечено слишком сильное гудение, перегрев, невозможность зажечь дугу или прочие проблемы, то стоит прекратить работу и отключить оборудование от сети. Здесь может потребоваться ремонт и обслуживание сварочных трансформаторов, так как дальнейшая эксплуатация только усугубит проблему.

Популярные модели и производители

• Intertool;
• Kaiser;
• Патон;
• Дніпро-М;
• Telwin;
• Forte;
• Werk;
• Кентавр.

svarkaipayka.ru

устройство и принцип действия, для чего служит, виды

Сварочный инструмент

Сварочный трансформатор принадлежит к числу несложных, но признанных потребителями аппаратов. Его используют, когда к соединительному шву нет жестких требований. Сейчас на рынке появились более совершенные аппараты, но простые агрегаты не вышли из употребления.

1

Виды сварочных трансформаторов и их устройство

Аппараты бывают дуговыми, у них в основе процесса лежит использование электрической дуги, а также есть аппараты контактной сварки – сильно сжатые детали привариваются импульсным током. По способу регулирования выпускаются агрегаты с дросселем – это первый тип. Второй, самый распространенный вид – разнотипные с регулировкой,  которая осуществляется изменениями в обмотках. Третий, самый современный – тиристорные с импульсной стабилизацией.

Водородный сварочный аппарат

Первые два вида регулируют режим изменением параметров. Разнотипные трансформаторы зачастую оборудованы более сложными устройствами для точного регулирования. Тиристорные имеют трансформатор и полупроводниковые регуляторы. Контактные сварочные приборы различаются методами сварки, которая может выполняться по отдельным точкам, по стыкам или цельным швом. Импульс регулируется электронным или релейно-механическим регулятором. Устройство сварочного трансформатора простое, аппарат состоит из:

• трансформатора;
• проводов подвода;
• сварочных проводов;
• держателя электродов.

Разные разработки сварочного трансформатора (далее – СТ) имеют сходные провода и держатели. Аппарат может иметь дополнительные устройства: вентилятор, автомат отключения при перегрузке, ручку, колеса. На работу это никак не влияет, но создает комфортные условия. Большинство сварочных трансформаторов переменного тока укомплектованы одинаковыми деталями с разницей в габаритах. Это позволяет делать устройства одного типа, отличающиеся показателями. Агрегат может комплектоваться выпрямителем для выработки постоянного тока. Аппаратами постоянного тока выполняется качественная сварка, производятся работы с цветными металлами и нержавейкой.

Большинство моделей имеют стальной сердечник из абсолютно одинаковых пластин – магнитопровод. Он может иметь подвижную часть или быть цельным. Пластины изолированы, чтобы увеличить КПД и уменьшить нагрев. Они образуют плотный пакет, стянутый шпильками. Неплотность пакета приводит к вибрации, что на слух воспринимается, как сильное гудение. Ток в трансформаторном сварочном аппарате (ТСА) подбирается плавно или ступенями. При плавном подборе изменяют зазор в магнитопроводе, сопротивление меняется. Ступенчатое регулирование включает в цепь разное количество витков обмоток. Независимо от способа, роль сварщика заключается во вращении рукоятки или переключении коммутатора.

2

Почему электричество соединяет металлы?

Трансформатор понижает сетевое напряжение до требуемого уровня. Предъявляемые к аппарату требования исходят из особенностей материалов для обработки. Под них подбирают принцип действия и комплектацию, детали уточняются в параметрах и регулировке. Во многих случаях требуется очень точная настройка, и устройство аппарата это учитывает. Функциональный принцип работы сварочного трансформатора и его устройство взаимосвязаны.

Вторичная обмотка сварочного трансформатора

Аппарат выполняется обычно с первичной и вторичной обмотками. Напряжение 220 или 380 В подается на первичную. Со вторичной снимается напряжение 30–80 В. Ток увеличивается до 100–700 А, отчего металл плавится и соединяется. В основу ТСА заложена наивысшая отдача мощности. Металлические изделия соединяются между собой при температуре в тысячи градусов, вырабатываемой электрической дугой. Ее появление вызывается коротким замыканием между электродом и металлом. Разряд пробивает воздух, образуется плазма. С уменьшением сопротивления воздушного изолятора увеличивается ток. Чтобы стабилизировать дугу, проводящую ток, поддерживают расстояние между электродом и металлом.

Устройство сварочного трансформатора позволяет изменять силу тока, добиваясь оптимального режима в зависимости от толщины заготовок и вида работ. Постоянство напряжения влияет на стабильность дуги. Малый скачок напряжения ее обрывает, а немного сглаживает скачки регулятор. Используя дополнительные приспособления, можно добиться стабильности электродуги. Перепады гасят фильтры из конденсаторов на входе.

3

Характерные особенности устройств разных типов

Сначала были придуманы аппараты с дросселем для регулировки тока. Модели простые и безотказные, но не лишены недостатков: очень ограниченные характеристики, сильная вибрация, из-за чего сбиваются настройки, и они потребляют много энергии. Более совершенны устройства с реактивной катушкой и дросселем.

Сварочный трансформатор

В разнотипных аппаратах используются магнитные шунты, подвижные обмотки. Такие агрегаты небольшой массы с лучшими характеристиками. Имеются конструкции с неподвижными шунтами и обмотками, сложной магнитной коммутацией. По этому принципу сконструировано много разных разработок, отчего этот вид СТ и получил название разнотипных. Оборудование на тиристорах – новая разработка на полупроводниках. Переменный ток превращается в импульсы. Вначале тиристорные устройства страдали нестабильностью дуги из-за несовершенства полупроводников. Сегодняшние полупроводниковые изделия избавлены от этого недостатка.

Технические характеристики ТСА пребывают в зависимости от конструктивных особенностей. Общие достоинства:

• простое исполнение с минимальным набором деталей без электроники;
• широкий диапазон применения;
• надежная длительная эксплуатация, пригодность для ремонта;
• возможность выбрать аппарат с подходящими параметрами;
• доступные цены.

Сердечник с обмотками

К недостаткам относятся ограниченные возможности. Подобные аппараты потребляют много тока, ими трудно поддерживать дугу и добиться безукоризненного шва. Для работ различного рода больше подходит разнотипный трансформатор. Чтобы добиться качества шва и эффективности, агрегат оборудуют дополнительными устройствами, которые стабилизируют характеристики. Доступность и неприхотливость трансформаторных сварочных аппаратов привлекают потребителей, несмотря на выпуск качественных моделей с лучшими возможностями.

4

Что следует учитывать при выборе – показатели тока

Важный показатель для устройства – это количество фаз. Для однофазных СТ требуется 220 В, их можно включать в розетку домашней сети. Для двухфазных потребуется 380 В. Трехфазные могут работать от 220 или 380 В. В паспорте уточните показатель тока, потребляемого устройством. Далее узнайте сечение проводки и определите по справочнику, выдержит ли она работу ТСА. Автоматы домашней сети должны иметь запас не менее 10 %.

От тока на выходе зависит подбор электродов, свойства металла, с которым можно работать. Еще один параметр – напряжение на выходе. Особенно важно для тех, кто хочет варить автомобильные кузова. Чем ниже показатель (от 30 Вольт), тем тоньше металл можно варить. Потребляемая и выходная мощность указывает на количество электроэнергии, которую использует сварочный трансформатор. Следует обратить внимание на разницу показателей. Если она очень большая, агрегат будет использовать много киловатт и выполнять мало работы. В паспорте режим сварки указан в процентах.

К примеру, 70 % значит, что в течение 10 минут агрегат может 7 минут работать и 3 должен отдыхать.

Трансформаторные аппараты десятки лет исправно служат в сельском хозяйстве, промышленности, дома и в любом месте, где понадобятся. Их простота и дешевизна привлекают людей. В руках умельцев они способны работать с металлом разной толщины. С их помощью изготавливают несложные изделия, ремонтируют технику, соединяют трубы отопления и водопровода.

obustroen.ru

Трансформаторный сварочный аппарат

Трансформаторный сварочный аппарат переменного тока

Трансформаторные сварочные аппараты - простые по конструкции, надежные и недорогие. Сварочные аппараты данного типа неприхотливы, предназначены для сварки черных металлов встык и внахлест. Данный тип аппаратов является одним из самых распространенных. Покрытие применяемого электрода предназначено для защиты сварной ванны. Здесь, применяются плавящие электроды с рутиловым или фтористо-кальциевым покрытием.

Переменный ток, поступая в первичную обмотку, вызывает намагничивание сердечника. Проходя вторичную обмотку, магнитный поток сердечника вызывает в ней переменный ток более низкого напряжения, чем ток, который поступает на первичную обмотку. Чем больше количество витков на вторичной обмотке, тем больше напряжение и наоборот.

Основные характеристики трансформаторных аппаратов:

• напряжение питания, эти аппараты чувствительны к изменению питающего напряжения. При понижении напряжения – выходные характеристики существенно ухудшаются. Напряжение питания 220В, 220/380В однофазное или 220/380 трехфазное;
• напряжение холостого хода, напряжение на выходе трансформатора без нагрузки.
• Чем выше напряжение холостого хода, тем легче зажигается дуга и тем она стабильнее в работе. Нормальная работа, зависит от типа применяемого электрода и холостого напряжения. Для разного типа электродов для нормальной работы требуется разное напряжение холостого хода;
• сварочный ток регулируется ступенчато или плавно. Чем выше значение тока, тем большего диаметра электрод можно применять. В основном, необходимо 30 – 40А на каждый миллиметр диаметра электрода;
• диапазон диаметров электродов колеблется от 1,5мм. Возможный диапазон используемого электрода зависит не только от максимального значения тока, но и от вольтамперной характеристики аппарата.

КПД сварочных трансформаторов невысок — нечасто встречаются трансформаторы, превышающие 80% барьер КПД. Проводя сварочные работы с трансформаторным аппаратом сложно добиться высокого качества шва. Во всяком случае, все минусы сварочных трансформаторов компенсируются невысокой стоимостью и неприхотливостью.

Трансформаторный сварочный аппарат (выпрямитель) постоянного тока

Сварочные выпрямители очень похожи по дизайну и конструктивным особенностям на предыдущие аппараты. Переменный ток выпрямляется, но при этом теряется часть мощности. Конструкция такого типа аппарата сложнее, тяжелее и дороже. Зато, работая на постоянном токе, ощущается более комфортная работа и дуга стабильнее. Кроме сваривания черных металлов возможна работа с нержавеющей сталью и цветными металлами, применяя определенные типы электродов. Постоянный ток обладает полярностью, поэтому необходимо это учитывать при выборе и подключении электродов. В профессиональной деятельности частое применение нашли аппараты именного данного типа. Характеристики сходны с предыдущим аппаратом.

Чем же отличаются трансформаторы постоянного тока от трансформаторов переменного тока? Аппаратом постоянного тока варить легче и удобнее, сварной шов получается более ровный и правильный. Дуга аппарата переменного тока имеет небольшие скачки, потому и шов получается, несколько деформирован, но это не столь важно, если использовать его в бытовых условиях. Принцип действия работы выпрямителя основан на возможности полупроводников пропускать через себя электрический ток только лишь в одном направлении.

Трансформаторные аппараты неприхотливы в работе, по сравнению с инвертором. Инвертор, требует к себе более тщательного ухода и очень чувствителен к изменению напряжения. У аппаратов постоянного тока более мощная дуга, бытовая сеть переменного тока для таких аппаратов не подходит. Поэтому аппарат обладает выпрямителем, который преобразует ток в постоянный.

www.tddoka.ru

---

•
  Сварочный аппарат форсаж 250
•
  Аппарат пескоструйный фото
•
  Аппарат плазменной резки и сварки
•
  Аппарат для сварки труб пп
•
  Аппарат для сварки аккумуляторов 18650
•
  Аренда сварочного аппарата для оптоволокна
•
  Лазерная сварка аппарат
•
  Тн 501 сварочный аппарат
•
  Аппарат гидроструйный высокого давления
•
  Аппарат сварка полипропиленовых труб
•
  Аппарат для лазерной сварки
