1. Линейные стабилизаторы напряжения. Параметрический стабилизатор. Линейный стабилизатор напряжения
1. Линейные стабилизаторы напряжения. Параметрический стабилизатор.
Схема представляет делитель напряжения, состоящий из резистора R0 и стабилитрона VD. Нагрузочный резистор Rн включен параллельно стабилитрону. Поэтому в режиме стабилизации, когда напряжение стабилитрона почти постоянно, постоянным будет и напряжение на нагрузке.
Нагрузочная характеристика линейной подсхемы представляет прямую, проходящую через точки, соответствующие режимам холостого хода Uxx = βUвx и короткого замыкания Iкз = Uвх / R0 . Здесь β = Rн /( R0 + Rн ).
В параметрических стабилизаторах напряжения в качестве
регулирующих используют нелинейные элементы, имеющие участок ВАХ, на
котором напряжение остается неизменным при изменении тока. Такой участок
имеет обратная ветвь ВАХ стабилитрона.
Для поддержания режима стабилизации сопротивление R0
Коэффициент стабилизации определяется по формуле
Плюсы: простота и надежность, ток до неск. десятков миллиампер Минусы: КПД не более 50%, узкий диапазон напряжения.
2. Линейные стабилизаторы напряжения. Компенсационный стабилизатор.
Схема работает следующим образом. Предположим, что по каким-
либо причинам выходного напряжение стабилизатора U2 уменьшилось. При этом сигнал ошибки, равный разности напряжения на стабилитроне VD1 и на выходе делителя напряжения R1 – R2 увеличится. Это приведет к увеличению тока базы. Увеличится и ток эмиттера регулирующего транзистора до величины, при которой выходное напряжение примет первоначальное значение.
Расчет стабилизатора выполняется в следующем порядке. 1. Определяем минимальное входное напряжение с помощью соотношения
2. По заданным значениям Uвыхmaх , Uвыхmin , I нma выбираем тип транзистора, реализующего регулирующий элемент (РЭ).
3. Выбираем стабилитрон из условия Uст =Uвыхmin –(2 ÷3 )В.
4. Рассчитываем сопротивление резистора R0 по формуле R0 = (2 ÷3 )/Iстmin. Здесь Iстmin – минимальный ток стабилитрона, мА. 5. Рассчитываем суммарное сопротивление делителя напряжения из условия, что ток делителя должен составлять в номинальном режиме 5 – 10 мА. Сопротивления резисторов делителя определяются выражениями RΣ = R1 + R2 ;
3. Линейные стабилизаторы напряжения. Интегральные стабилизаторы.
Простые стабилизаторы выполнены в виде законченных устройств(вход-выход-земля). Они обычно бывают на 5-24В с током до 1А. А интегральные стабилизаторы имеют встроенные механизмы ограничения выходного тока и защиту от перегрева. Упрощенная схема ИС: VD1 – источник опорного напряжения
VT1+VT2 – усилитель ошибки (дифусилитель на транзисторах)
VT4+VT5 – регулирующий элемент
R1 и R2 образуют цепь отрицательной обратной связи VT3+R5 – ограничитель тока
Выходное напряжение стабилизатора
4. Импульсные источники напряжения. Повышающий преобразователь.
Он относится к классу так называемых обратноходовых преобразователей.
Его работу можно разделить на 2 фазы по ключу: 1.Ключ замкнут(активная): энергия источника напряжения E передается не в нагрузку, а запасается в индуктивности L.
2.Ключ разомкнут(пассивная): к нагрузке RН через диод D оказывается приложенной сумма напряжений источника E и наведенной в индуктивности ЭДС. Выходное напряжение в такой схеме всегда оказывается выше входного. Энергия, накопленная в индуктивности, полностью или частично отдается в нагрузку. Такой тип преобразователя называется обратноходовым, так как отдача энергии в нагрузку происходит в пассивной фазе, на «обратном ходу». Диод D нужен для предотвращения шунтирования выходного напряжения замкнутым ключом. Емкость C сглаживает «провалы» напряжения на нагрузке в активной фазе.
В данном случае за время пассивной фазы индуктивность не отдает всю запасенную энергию в нагрузку. Это называется режимом непрерывного тока:
studfiles.net
Линейный стабилизатор напряжения LM7805. Самодельный блок питания на базе этого модуля
Первый порыв — купить все детали в местной «Электронике» и быстренько спаять на макетке схему БП. Подсчитал только цену деталей стабилизатора — получилось около 700 р. Жаба придушала. Посмотрим готовые варианты на али и ебее. Тут все шоколадно. Есть копеечные конструкторы (самому на печатную плату паять), есть готовые модули по 110 р. Купил в итоге на ебее — там дешевле было. Дошло недели за три. Стабилизатор болтался на радиаторе — привинтил его покрепче.
Остальные детали — трансформатор, предохранитель, корпус, кнопку включения, ножки под корпус, usb-разъем в «Электронике». Ушло на все про все 500 р.
Характеристики модуля и стабилизатора LM7805:
1. Board size. 57mm*23mm
2. Input voltage input voltage polarity, AC and DC can, range. 7.5-20V
3. The output voltage 5V
4. The maximum output current. 1.2A
5. Provided fixed bolt hole, convenient installation
Как видно, на модуль можно подавать напряжение от 7.5V до 20V. На выходе — 5V.
Стабилизатор внутри устроен достаточно сложно:
Трансформатор купил такой ТП112 (7,2 Вт) 2*12В хх —
electronica.bashel.ru/?item=98-84-00

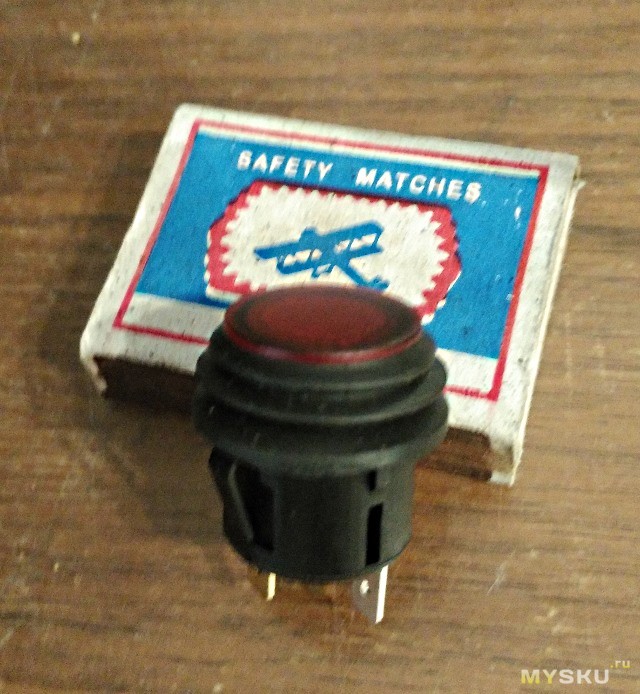

Кнопку включения на 220 В взял такую — достаточно большая.

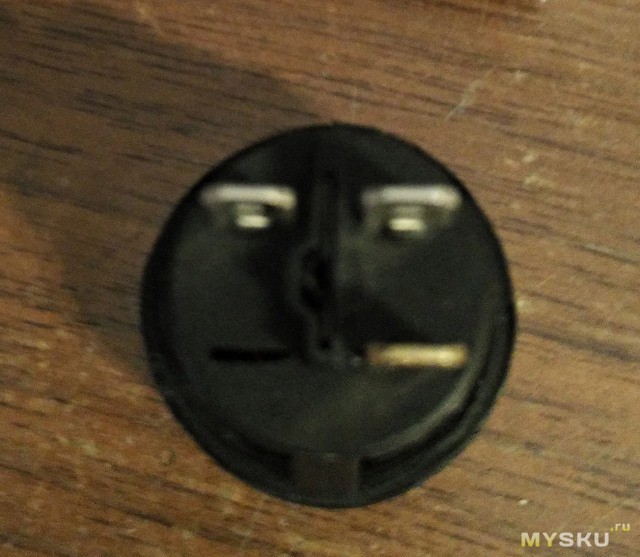

Кнопка с фиксацией и подсветкой. Как подключить подсветку при нажатии — не понял (может подскажите, кто знает?). Сделал без подсветки.

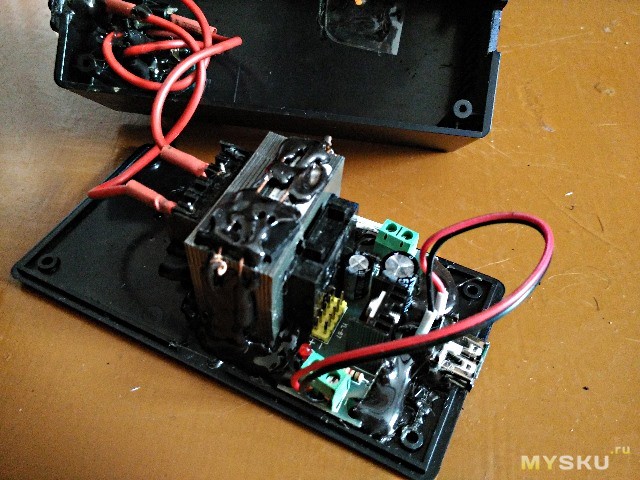

Собрал стенд для тестирования:
Колонки играют без искажений на максимальной громкости. В БП ничего не греется сильно. Цель достигнута:
При резисторе на 1 А — все совсем печально:
Вывод — данный БП как зарядник использовать не получиться. Видимо трансформатор нужно ставить мощнее.Собрал все в корпус:

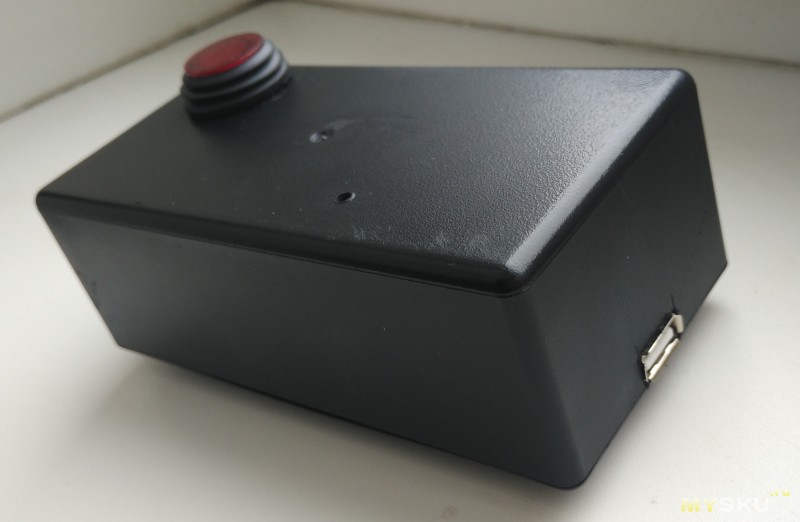

Дырочку сверху сделал для того, чтобы было видно светодиод — индикатор на модуле для индикации работы. С обратной стороны дырочку заклеил прозрачной пленкой.
Спасибо за внимание.
mysku.ru
Введение в теорию линейных стабилизаторов
Линейный стабилизатор является исходной формой стабилизирующих источников питания. Для понижения уровня входного напряжения до стабилизированного выходного в нем используется переменная проводимость активного электронного элемента. При этом линейный стабилизатор теряет много энергии в виде тепла и потому нагревается.
Линейные источники питания занимают значительную нишу в приложениях, где невысокий КПД таких источников не играет особой роли. К таким приложениям относится стационарное наземное оборудование, для которого принудительное воздушное охлаждение — не проблема. Сюда же относятся приборы, в которых измеритель настолько чувствителен к электрическому шуму, что требует электрически "тихого" источника питания. Среди таких приборов можно назвать аудио- и видеоусилители, радиоприемники и т.п. Линейные стабилизаторы популярны также в качестве локальных, встроенных в плату стабилизаторов. В данном случае плате требуется лишь несколько ватт, поэтому еще несколько ватт, ушедших в тепло, могут быть нейтрализованы с помощью простого радиатора. Если требуется диэлектрическая изоляция от входного источника переменного тока, то она обеспечивается трансформатором переменного тока или магистральной системой электроснабжения.
Обычно линейные стабилизаторы особенно полезны для приложений источников питания, требующих не более 10 Вт выходной мощности. При выходной мощности более 10 Вт обязательный теплоотвод становится столь громоздким и дорогостоящим, что более привлекательными становятся импульсные источники питания.
Принцип работы линейного стабилизатора
Все источники питания — будь то линейные или более сложные импульсные — работают по одному и тому же базовому принципу. Все источники питания имеют в своей основе замкнутый контур отрицательной обратной связи. Единственное назначение этого контура — удерживать постоянное значение выходного напряжения. На рис. 2.1 показаны главные составляющие последовательного линейного стабилизатора.
Рис. 2.1. Базовый линейный стабилизатор
Линейные стабилизаторы бывают только понижающими. Это означает, что входное напряжение источника должно быть выше, чем требуемое выходное напряжение. Существует два типа линейных стабилизаторов: параллельные (shunt) и последовательные (series-pass). Параллельный стабилизатор (стабилизатор с параллельным включением регулирующего элемента) — это стабилизатор напряжения, подключенный параллельно нагрузке. Источник нерегулируемого тока соединен с источником более высокого напряжения, параллельный стабилизатор принимает выходной ток для поддержания постоянного напряжения на нагрузке с учетом переменного входного напряжения и тока нагрузки. Распространенным примером такого стабилизатора является стабилизатор на стабилитроне. Последовательный линейный стабилизатор более эффективен, чем параллельный, и в качестве последовательно включенного регулирующего элемента использует активный полупроводник между входным источником и нагрузкой.
Последовательно включенный проходной элемент работает в линейном режиме. Это означает, что он не проектировался для работы в полностью включенном (ON) или полностью выключенном (OFF) режиме, а работает в "частично включенном" режиме. Контур отрицательной обратной связи определяет степень электропроводности, которую должен принимать проходной элемент для обеспечения требуемого уровня выходного напряжения.
Основой контура отрицательной обратной связи является операционный усилитель с большим коэффициентом усиления, называемый усилителем напряжения ошибки. Его назначение— постоянно сравнивать разницу между высокостабильным опорным напряжением и выходным напряжением. Если эта разница составляет хотя бы милливольты, то выполняется корректировка электропроводности проходного элемента. Стабильное опорное напряжение подается на неинверсный вход операционного усилителя и обычно ниже, чем выходное напряжение. Выходное напряжение делится до уровня опорного и подается на инверсный вход операционного усилителя. Таким образом, при номинальном выходном напряжении центральная точка делителя выходного напряжения идентична опорному напряжению.
Усиление усилителя отклонения обеспечивает напряжение, соответствующее сильно увеличенной разнице между опорным и выходным напряжениями (напряжение ошибки). Напряжение ошибки непосредственно управляет электропроводностью проходного элемента, поддерживая тем самым номинальное выходное напряжение. С увеличением нагрузки выходное напряжение падает, что приводит к повышению выходной мощности усилителя, а это обеспечивает больший ток к нагрузке. Аналогично, при уменьшении нагрузки выходное напряжение будет расти, на что усилитель ошибки ответит снижением тока через проходной элемент на нагрузку.
Скорость, с которой усилитель ошибки отвечает на любые изменения на выходе, и насколько точно поддерживается требуемый уровень выходного напряжения, зависит от компенсации контура обратной связи усилителя ошибки. Компенсация обратной связи управляется размещением элементов внутри делителя напряжения и между отрицательным входом и выходом усилителя ошибки. Его конструкция диктует, насколько выполняется усиление при постоянном токе, что, в свою очередь, определяет точность выходного напряжения. Он также определяет степень усиления при повышенной частоте и полосе пропускания, что в свою очередь определяет время, затрачиваемое на реакцию на изменения выходной нагрузки, или продолжительность переходных процессов.
Как видите, принцип действия линейного стабилизатора очень прост. Точно такая же цепь присутствует во всех стабилизаторах, включая более сложные импульсные стабилизаторы. Контур обратной связи по напряжению выполняет конечную функцию источника питания: поддерживает уровень выходного напряжения.
nauchebe.net
Стабилизатор напряжения - это... Что такое Стабилизатор напряжения?
Стабилизатор напряжения — преобразователь электрической энергии, позволяющий получить на выходе напряжение, находящееся в заданных пределах при значительно больших колебаниях входного напряжения и сопротивления нагрузки.
По типу выходного напряжения стабилизаторы делятся на стабилизаторы постоянного тока и переменного тока. Как правило, тип питания (постоянный либо переменный ток) такой же, как и выходное напряжение, хотя возможны исключения.
Стабилизаторы постоянного тока
Микросхема линейного стабилизатора КР1170ЕН8Линейный стабилизатор
Линейный стабилизатор представляет собой делитель напряжения, на вход которого подаётся входное (нестабильное) напряжение, а выходное (стабилизированное) напряжение снимается с нижнего плеча делителя. Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. При большом отношении величин входного/выходного напряжений линейный стабилизатор имеет низкий КПД, так как большая часть мощности Pрасс = (Uin — Uout) * It рассеивается в виде тепла на регулирующем элементе. Поэтому регулирующий элемент должен иметь возможность рассеивать достаточную мощность, т. е. должен быть установлен на радиатор нужной площади. Преимущество линейного стабилизатора — простота, отсутствие помех и небольшое количество используемых деталей.
В зависимости от расположения элемента с изменяемым сопротивлением линейные стабилизаторы делятся на два типа:
- Последовательный: регулирующий элемент включен последовательно с нагрузкой.
- Параллельный: регулирующий элемент включен параллельно нагрузке.
В зависимости от способа стабилизации:
- Параметрический: в таком стабилизаторе используется участок ВАХ прибора, имеющий большую крутизну.
- Компенсационный: имеет обратную связь. В нём напряжение на выходе стабилизатора сравнивается с эталонным, из разницы между ними формируется управляющий сигнал для регулирующего элемента.
Параллельный параметрический стабилизатор на стабилитроне
Применяется для стабилизации напряжения в слаботочных схемах, так как для нормальной работы схемы ток через стабилитрон D1 должен в несколько раз (3-10) превышать ток в стабилизируемой нагрузке RL. Часто такая схема линейного стабилизатора применяется как источник опорного напряжения в более сложных схемах стабилизаторов. Для снижения нестабильности выходного напряжения, вызванной изменениями входного напряжения, вместо резистора RV применяется источник тока. Однако эта мера не уменьшает нестабильность выходного напряжения, вызванную изменением сопротивления нагрузки.
Последовательный стабилизатор на биполярном транзисторе
Uout = Uz — Ube.
По сути, это рассмотренный выше параллельный параметрический стабилизатор на стабилитроне, подключённый ко входу эмиттерного повторителя. В нём нет цепей обратной связи, обеспечивающих компенсацию изменений выходного напряжения.
Его выходное напряжение меньше напряжения стабилизации стабилитрона на величину Ube, которая практически не зависит от величины тока, протекающего через p-n переход, и для приборов на основе кремния приблизительно составляет 0,6В. Зависимость Ube от величины тока и температуры ухудшает стабильность выходного напряжения, по сравнению с параллельным параметрическим стабилизатором на стабилитроне.
Эмиттерный повторитель (усилитель тока) позволяет увеличить максимальный выходной ток стабилизатора, по сравнению с параллельным параметрическим стабилизатором на стабилитроне, в β раз (где β - коэффициент усиления по току данного экземпляра транзистора). Если этого недостаточно, применяется составной транзистор.
При отсутствии сопротивления нагрузки (или при токах нагрузки микроамперного диапазона), выходное напряжение такого стабилизатора (напряжение холостого хода) возрастает на 0,6В за счёт того, что Ube в области микротоков становится близким к нулю. Для преодоления этой особенности, к выходу стабилизатора подключают балластный нагрузочный резистор, обеспечивающий ток нагрузки в несколько мА.
Последовательный компенсационный стабилизатор с применением операционного усилителя
Часть выходного напряжения Uout, снимаемая с потенциометра R2, сравнивается с опорным напряжением Uz на стабилитроне D1. Разность напряжений усиливается операционным усилителем U1 и подаётся на базу регулирующего транзистора, включенного по схеме эмиттерного повторителя[1]. Для устойчивой работы схемы петлевой сдвиг фазы должен быть близок к 180°+n*360°. Так как часть выходного напряжения Uout подаётся на инвертирующий вход операционного усилителя U1, то операционный усилитель U1 сдвигает фазу на 180°, регулирующий транзистор включен по схеме эмиттерного повторителя, который фазу не сдвигает. Петлевой сдвиг фазы равен 180°, условие устойчивости по фазе соблюдается.
Опорное напряжение Uz практически не зависит от величины тока, протекающего через стабилитрон, и равно напряжению стабилизации стабилитрона. Для повышения его стабильности при изменениях Uin, вместо резистора RV применяется источник тока.
В данном стабилизаторе, операционный усилитель фактически включён по схеме неинвертирующего усилителя (с эмиттерным повторителем, для увеличения выходного тока). Соотношение резисторов в цепи обратной связи задают его коэффициент усиления, который определяет, во сколько раз выходное напряжение будет выше входного (т.е. опорного, поданного на неинвертирующий вход ОУ). Поскольку коэффициент усиления неинвертирующего усилителя всегда больше единицы, величина опорного напряжения (напряжение стабилизации стабилитрона) должна быть выбрана меньше требуемого минимального выходного напряжения.
Нестабильность выходного напряжения такого стабилизатора практически полностью определяется нестабильностью опорного напряжения, за счёт большого коэффициента петлевого усиления современных ОУ (Gopenloop = 105 ÷ 106).
Для исключения влияния нестабильности входного напряжения на режим работы самого ОУ, он может запитываться стабилизированным напряжением (от дополнительных параметрических стабилизаторов на стабилитроне).
Импульсный стабилизатор
В импульсном стабилизаторе ток от нестабилизированного внешнего источника подаётся на накопитель (обычно конденсатор или дроссель) короткими импульсами; при этом запасается энергия, которая затем высвобождается в нагрузку в виде электрической энергии, но, в случае дросселя, уже с другим напряжением. Стабилизация осуществляется за счёт управления длительностью импульсов и пауз между ними — широтно-импульсной модуляции. Импульсный стабилизатор, по сравнению с линейным, обладает значительно более высоким КПД. Недостатком импульсного стабилизатора является наличие импульсных помех в выходном напряжении.
В отличие от линейного стабилизатора, импульсный стабилизатор может преобразовывать входное напряжение произвольным образом (зависит от схемы стабилизатора):
- Понижающий стабилизатор: выходное стабилизированное напряжение всегда ниже входного и имеет ту же полярность.
- Повышающий стабилизатор: выходное стабилизированное напряжение всегда выше входного и имеет ту же полярность.
- Повышающе-понижающий стабилизатор: выходное напряжение стабилизировано, может быть как выше, так и ниже входного и имеет ту же полярность. Такой стабилизатор применяется в случаях, когда входное напряжение незначительно отличается от требуемого и может изменяться, принимая значение как выше, так и ниже необходимого.
- Инвертирующий стабилизатор: выходное стабилизированное напряжение имеет обратную полярность относительно входного, абсолютное значение выходного напряжения может быть любым.
Стабилизаторы переменного напряжения
Феррорезонансные стабилизаторы
Во времена СССР получили широкое распространение бытовые феррорезонансные стабилизаторы напряжения. Обычно через них подключали телевизоры. В телевизорах первых поколений применялись сетевые блоки питания с линейными стабилизаторами напряжения (а в некоторые цепи и вовсе питались нестабилизированным напряжением), которые не всегда справлялись с колебаниями напряжения сети, особенно в сельской местности, что требовало предварительной стабилизации напряжения. С появлением телевизоров 4УПИЦТ и УСЦТ, имевших импульсные блоки питания, необходимость в дополнительной стабилизации напряжения сети отпала.
Феррорезонансный стабилизатор состоит из двух дросселей: с ненасыщаемым сердечником (имеющим магнитный зазор) и насыщенным, а также конденсатора. Особенность ВАХ насыщенного дросселя в том, что напряжение на нём мало изменяется при изменении тока через него. Подбором параметров дросселей и конденсаторов можно обеспечить стабилизацию напряжения при изменении входного напряжения в достаточно широких пределах, но незначительное отклонение частоты питающей сети очень сильно влияло на характеристики стабилизатора.
Современные стабилизаторы
В настоящее время основными типами стабилизаторов являются:
- электродинамические сервоприводные (механические)
- статические (электронные переключаемые)
- релейные
- компенсационные (электронные плавные)
Модели производятся как в однофазном (220/230 В), так и трёхфазном (380/400 В) исполнении, мощность их от нескольких сотен ватт до нескольких мегаватт. Трёхфазные модели выпускаются двух модификаций: с независимой регулировкой по каждой фазе или с регулировкой по среднефазному напряжению на входе стабилизатора.
Выпускаемые модели также различаются по допустимому диапазону изменения входного напряжения, который может быть, например, таким: ±15%, ±20%, ±25%, ±30%, -25%/+15%, -35%/+15% или -45%/+15%. Чем шире диапазон (особенно в отрицательную сторону), тем больше габариты стабилизатора и выше его стоимость при той же выходной мощности.
Важной характеристикой стабилизатора напряжения является его быстродействие, то есть чем выше быстродействие, тем быстрее стабилизатор отреагирует на изменения входного напряжения. Быстродействие это промежуток времени (миллисекунды) за которое стабилизатор способен изменить напряжение на один вольт. У разного типа стабилизаторов разная скорость быстродействия, например у электродинамических быстродействие 12...18 мс/В, статические стабилизаторы обеспечат 2 мс/В, а вот у электронных, компенсационного типа этот параметр 0,75 мс/В.[источник не указан 943 дня]
Ещё одним важным параметром является точность стабилизации выходного напряжения. Согласно ГОСТ 13109-97 предельно допустимое отклонение напряжения питания ±10% от номинального. Точность современных стабилизаторов напряжения колеблется в диапазоне от 1% до 8%. Точности в 8% вполне хватает для обеспечения исправной работы абсолютного большинства бытовой и промышленной электротехники. Более жесткие требования (1%) обычно предъявляются для питания сложного оборудования (медицинское, высокотехнологичное и подобное). Важным потребительским параметром является способность стабилизатора работать на заявленной мощности во всем диапазоне входного напряжения, но далеко не все стабилизаторы соответствуют этому параметру. Некоторые стабилизаторы выдерживают десятикратные перегрузки, при покупке такого стабилизатора запас по мощности не требуется.
См. также
Литература
- Вересов Г.П. Электропитание бытовой радиоэлектронной аппаратуры. — М.: Радио и связь, 1983. — 128 с.
- В.В. Китаев и др Электропитание устройств связи. — М.: Связь, 1975. — 328 с. — 24 000 экз.
- Костиков В.Г. Парфенов Е.М. Шахнов В.А. Источники электропитания электронных средств. Схемотехника и конструирование: Учебник для ВУЗов. — 2. — М.: Горячая линия — Телеком, 2001. — 344 с. — 3000 экз. — ISBN 5-93517-052-3
- Штильман В. И. Микроэлектронные стабилизаторы напряжения. — Киев: Технiка, 1976.
Ссылки
Примечания
dic.academic.ru
LDO линейный стабилизатор напряжения с низким падением
Аббревиатура LDO применительно к стабилизаторам или регуляторам напряжения расшифровывается как: “low drop out” или по-русски низкое падение на выходе. И это означает что чтобы получить требуемое напряжение на выходе стабилизатора входное напряжение должно не превышать выходное. Например в широко распространенном LDO стабилизаторе LM1117 для нормального функционирования стабилизатора достаточно падения в 1,2В.
Что позволяет сделать применение стабилизаторов с низким падением напряжения?Например:
- максимально снизить нижнюю границу диапазона работы устройства при питании от аккумуляторных батарей,
- увеличить КПД блока питания в составе которого он трудиться,
- обойтись без громоздких индуктивностей при фильтрации пульсаций напряжения (активный фильтр).
Как я уже писал, LM1117 считается стабилизатором с низким падением напряжения, с величиной этого самого падения в 1,2В. Я подумал, зачем такое относительно большое напряжение терять, ведь это удвоенное напряжение на p-n переходе транзистора из кремния? Почему бы не использовать полевой транзистор: в открытом состоянии канал полевого транзистора представляем собой лишь небольшое активное сопротивление.Погуглив я нашел схемы где регулирование осуществляется полевым транзистором с n-каналом включенным в положительный провод питания. Вот только эти схемы требовали дополнительного источника питания, для управления затвором. Чтобы открыть полевой транзистор, на его затвор нужно было приложить напряжение на несколько Вольт выше напряжения на истоке, а значит и на выходе.А вот почему бы не использовать p-канальный транзистор, он открывается отрицательным напряжением, которое у нас уже есть. И я нарисовал схему LDO использующую регулируемый стабилитрон TL431:
Эту схему я пока не собирал, возможно потребуются дополнительные RC-цепочки для предотвращения самовозбуждения схемы. Все таки TL431 склонна к самовозбуждению.
До применения полевого транзистора у меня были мысли использования биполярного p-n-p транзистора в качестве регулятора, в таком случае минимальное падение на стабилизаторе составило бы 0,6 В, что конечно поменьше чем 1,2 В.
Вот пара схем с биполярным транзистором.
Ещё я нагуглил на англоязычном форуме схему p-n-p транзистором, ту схему даже смоделировали и анализ частотной характеристики показал устойчивость схемы.Если силовой биполярный транзистор заменить на полевой, то получим такую схему:
- R1 — 68 кОм;
- R2 — 10 кОм;
- R3 — 1 кОм;
- R4,R5 — 4,7 кОм;
- R6 — 10 кОм;
- VD1 — BZX84C6V2L;
- VT1 — AO3401;
- VT2,VT3 — 2N5550;
При указанных в перечне значениях VD1, R5, R6 напряжение на выходе стабилизатора составит 6 В.
hardelectronics.ru
Линейный стабилизатор напряжения | Volt-info
Схема стабилизатора напряжения на стабилитроне показана на рисунке 1.
| Рисунок 1. Схема стабилизатора напряжения на стабилитроне |
X1 и X2 – клеммы входа, на которые может быть подано нестабилизированное напряжение. Если к выходным клеммам X3-X4 не подключена нагрузка, то при увеличении входного напряжения до значения напряжения стабилизации стабилитрона VD1, с выхода мы можем снять то же самое напряжение. После достижения напряжения стабилизации наступает обратимый пробой p-n перехода стабилитрона, при котором через стабилитрон начинает протекать ток, а часть избыточного напряжения падает на балластном сопротивлении.
У этой схемы есть несколько значительных недостатков. Необходимость наличия в схеме балластного сопротивления приводит к увеличению потерь энергии и не позволяет питать значительную нагрузку, сопротивление которой соизмеримо с балластным. При переменной нагрузке и незначительной разнице входного и стабилизированного напряжения могут быть провалы выходного напряжения в моменты увеличения нагрузки.
Для питания таким стабилизатором более мощного потребителя, необходимо уменьшать сопротивление балласта, что в свою очередь потребует увеличения допустимой рассеиваемой мощности стабилитрона, но это приведёт к ещё большим потерям энергии. Именно по этой причине данная схема не получила широкого распространения в качестве стабилизатора питания для нагрузки примерно большей 1 Вт.
Не смотря на указанные недостатки, рассмотренная схема оказалась вполне пригодна в качестве источника опорного напряжения.
Представьте, что у нас есть генератор, напряжение на клеммах которого может изменяться в значительных пределах, например, автогенератор, генератор ветряка или даже фотоэлектрическая панель (солнечная батарея). Если этот источник питания не имеет собственной схемы стабилизации выходного напряжения, то при сильном ветре, или увеличении яркости солнечного потока, мы рискуем спалить подключенную к нему нагрузку, например, радиоприёмник или лампочку. Чтобы этого не произошло, можно собрать нехитрую схему стабилизации, рисунок 2.
| Рисунок 2. Схема стабилизации напряжения на одном транзисторе. |
Здесь Г1, это применяемый нами в качестве источника питания генератор переменного тока. На диодах DV1-DV4 собрана схема двухполупериодного выпрямителя. Конденсатор C1 сглаживает пульсации, которые вызваны синусоидальной формой кривой генерируемого напряжения.
При увеличении напряжения на входных клеммах X1-X2 через балластный резистор и базу транзистора VT1 начинает протекать ток базы, через коллектор-эмиттер и сопротивление нагрузки начинает протекать ток нагрузки. Вспомнив принцип работы биполярного транзистора, увидим, что на эмиттере он всегда будет стараться поддерживать тоже напряжение, которое будет подаваться на базу. Как только напряжение на базе транзистора достигнет значения напряжения стабилизации стабилитрона, оно прекратит увеличиваться независимо от увеличения входного напряжения. Так транзистор будет автоматически изменять сопротивление коллектор-эмиттерного перехода, стабилизируя напряжение на уровне опорного базового, которое будет обеспечивать стабилитрон.
По сути, эта схема является делителем напряжения, верхнее плечо которого образовано переходом транзистора, а нижнее – нагрузкой. Этот принцип регулирования напряжения накладывает некоторые ограничения. Чем больше разница между входным и выходным напряжением, тем большую мощность должен рассеивать транзистор. Это значительно снижает КПД стабилизатора и требует использовать более мощный транзистор, устанавливая его на радиатор.
Тем не менее, такой стабилизатор оказывается весьма эффективен, когда выходное напряжение незначительно отличается от входного. Он прекрасно справляется с кратковременными перенапряжениями сети, а также с импульсными помехами, приходящими по сети во время грозовой активности, или при работе в той же сети мощных импульсных преобразовательных устройств. Для этого параллельно стабилитрону нужно добавить конденсатор небольшой ёмкости, который будет шунтировать импульс помехи, приходящий на базу.
Схема на транзисторе более эффективна по сравнению со стабилитронной, но тоже имеет ограничение по мощности подключаемой нагрузки. Наиболее эффективно с этой задачей справляются стабилизаторы на основе импульсных преобразователей, но это тема уже для другого разговора.
volt-info.ru
1. Линейные стабилизаторы напряжения с высоким КПД
Линейные стабилизаторы напряжения с высоким КПД
Основным недостатком линейных стабилизаторов средней и большой мощности является их низкий КПД. Причем, чем меньше выходное напряжение источника питания, тем меньше становится его КПД. Это объясняется тем, что в режиме стабилизации силовой транзистор источника питания обычно включен последовательно с нагрузкой, а для нормальной работы такого стабилизатора на регулирующем транзисторе должно действовать напряжение коллектор-эмиттер (Uкэ) не менее 3...5 В. При токах более 1 А это дает значительные потери мощности за счет выделения тепловой энергии, рассеиваемой на силовом транзисторе. Что приводит к необходимости увеличивать площадь теплоотводящего радиатора или применять вентилятор для принудительного охлаждения.
Широко распространенные благодаря низкой стоимости интегральные линейные стабилизаторы напряжения на микросхемах из серии 142ЕН(5...14) обладают таким же недостатком.
В последнее время в продаже появились импортные микросхемы из серии "LOW DROP" (SD, DV, LT1083/1084/1085). Эти микросхемы могут работать при пониженном напряжении между входом и выходом (до 1...1.3 В) и обеспечивают на выходе стабилизированное напряжение в диапазоне 1,25...30 В при токе в нагрузке 7,5/5/3 А соответственно. Ближайший по параметрам отечественный аналог типа КР142ЕН22 имеет максимальный ток стабилизации 5 А.
При максимальном выходном токе режим стабилизации гарантируется производителем при напряжении вход-выход не менее 1,5 В. Микросхемы также имеют встроенную защиту от превышения тока в нагрузке допустимой величины и тепловую защиту от перегрева корпуса.
Данные стабилизаторы обеспечивают нестабильность выходного напряжения 0,05%/В, нестабильность выходного напряжения при изменении выходного тока от 10 мА до максимального значения не хуже 0,1%/В.
Типовая схема включения таких стабилизаторов напряжения приведена на рис. 4.1.
Конденсаторы С2...С4 должны располагаться вблизи от микросхемы и лучше, если они будут танталовые. Емкость конденсатора С1 выбирается из условия 2000 мкФ на 1 А тока.
Микросхемы выпускаются в трех видах конструктивного исполнения корпуса, показанных на рис. 4.2. Вид корпуса задается последними буквами в обозначении. Более подробная информация по данным микросхемам имеется в справочной литературе, например Л19.
Такие стабилизаторы напряжения экономически целесообразно применять при токе в нагрузке более 1 А, а также в случае недостатка места в конструкции.
На дискретных элементах также можно выполнить экономичный источник питания. Приведенная на рис. 4.3 схема рассчитана для выходного напряжения 5 В и тока нагрузки до 1 А. Она обеспечивает нормальную работу при минимальном напряжении на силовом
транзисторе (0.7...1,3 В). Это достигается за счет использования в качестве силового регулятора транзистора (VT2) с малым напряжением и«э в открытом состоянии. Что позволяет обеспечить работу схемы стабилизатора при меньших напряжениях вход-выход.
Схема имеет защиту (триггерного типа) в случае превышения тока в нагрузке допустимой величины, а также превышения напряжения на входе стабилизатора величины 10,8 В.
Узел защиты выполнен на транзисторе VT1 и тиристоре VS1. При срабатывании тиристора он отключает питание микросхемы DA1 (вывод 7 закорачивается на общий провод). В этом случае транзистор VT3, а значит и VT2 закроются и на выходе будет нулевое напря-
жение. Вернуть схему в исходное состояние после устранения причины, вызвавшей перегрузку, можно только выключением и повторным включением блока питания.
Конденсатор СЗ обычно не требуется — его задача облегчить запуск схемы в момент включения.
Топология печатной платы для монтажа элементов показана на рис. 4.4 (она содержит одну объемную перемычку).
Транзистор VT2 устанавливается на радиатор.
При изготовлении использованы детали: подстроенный резистор R8 типа СПЗ-19а, остальные резисторы любого типа; конденсаторы С1 —К50-29Вна 16 В, С2...С5 — К-10-17, С5 — К52-1 на 6,3 В.
Схему можно дополнить светодиодным индикатором срабатывания защиты (HL1). Для этого потребуется установить дополнительные элементы: диод VD3 и резистор R10, как это показано на рис. 4.5.
