Солнечные микроморфные модули

Преимуществами микроморфной тонкопленочной технологии являются низкая стоимость производства, экологичность, возможность улавливания рассеянного света, что существенно увеличивает выработку электроэнергии даже в условиях средней полосы России, а также возможность применять фотоэлектрические модули при строительстве и реконструкции объектов коммерческого, жилого строительства и объектов социального назначения в целях экономии электроэнергии, потребляемой из сети, а также автономного или резервного энергоснабжения.

Технология производства компании базируется на применении микроморфных покрытий – «тонких пленок» на основе кремния, являющихся следующим поколением технологии, уже зарекомендовавшей себя на рынке – фотоэлектрических модулей на основе аморфного кремния. Типичная конструкция гетероструктурного солнечного элемента на основе аморфного и микроморфного кремния отличается от технологии прошлого поколения – аморфного кремния наличием наноструктурированного «микроморфного слоя», позволяющего преобразовывать более широкий спектр длин волн излучения, падающего на фотоэлектрический модуль, увеличивая тем самым КПД модуля.

solarcrown.ru

Микроморфная солнечная батарея MCPH P7 H (96,2 В)

Описание

Солнечная электростанция – непростой комплекс устройств, позволяющих получать доступную электроэнергию с необходимыми показателями. Мы представляем модуль солнечной батареи Pramac.

Что собой представляет устройство Pramac MCPH P7?

Прибор изготавливается по микроморфной тонкопленочной технологии в Швейцарии. Это гарантирует высокую эффективность устройства, а также ускоренный возврат вложенных средств.

Дело в том, что микроморфный модуль осуществляет преобразование не только видимого, но и инфракрасного спектра солнечного излучения. Конструкция является безрамной, применяется осветленное стекло с тандемным покрытием.

Солнечные панели Pramac MCPH P7 обладают рядом преимуществ, если сравнивать с классической технологией изготовления солнечных батарей из кремния:

Благодаря низкой стоимости производства цена солнечных батарей является доступной. Ведь при изготовлении применяется в двести раз меньше кремния, чем при классической технологии создания устройств. При этом технология имеет большие перспективы развития в отношении увеличения КПД, снижения себестоимости.
Панели могут функционировать в широком температурном диапазоне – от минус 40 до плюс 85 градусов;
Даже при затенении модуля происходит незначительное снижение выработки электроэнергии. Затенение происходит фактически всегда в реальных условиях, не только от окружающих объектов, но и от загрязнения поверхности устройства.
Малый температурный коэффициент: при повышении температуры окружающей среды эффективность почти не снижается.
Увеличить выработку электроэнергии можно на 10-20 процентов, учитывая условия эксплуатации.
Экологичность. В конструкции отсутствуют токсичные материалы, поэтому устройство не представляет опасности для окружающей среды. Еще это значит, что особые условия утилизации не требуются.
Эстетичность. Внешне модуль выглядит достаточно привлекательно. Встроенные в здание, такие устройства в дальнейшем станут частью архитектуры.

Мы предлагаем купить модуль солнечной батареи на выгодных условиях. Самое время воспользоваться всеми преимуществами!

Hevel 2

Электрические характеристики*

Тип модуля/ячейки: Тандемный Аморфный и Микрокристаллический Кремний (a-Si/nc-Si)

Класс модулей		Низковольтовые		Высоковольтовые
Погрешность мощности		+/- 2,5 Вт		+/- 2,5 Вт
СТУ спецификации*	-----	Стабилизированные значения	Начальные значения	Стабилизированные значения	Начальные значения
Максимальная мощность	Pm	125,0	138,9	125,0	138,9
Напряжение при номинальной мощности	Vmpp	56,6	58,9	96,2	100,1
Сила тока при номинальной мощности	Impp	2,21	2,36	1,30	1,39
Напряжение открытого контура	Voc	74,1	74,2	131,4	131,6
Сила тока открытого контура	Isc	2,71	2,73	1,54	1,56
Фактор наполнения	FF, %	62,2	68,5	62,0	67,9
Максимальная эффективность модуля	КПД	8,9%		9,1%
Specific Power	-----	87,4		87,4

СТУ: 1000 Вт/м2, температура модуля 25 С, Атм. масса 1,5

Все электрические параметры с точностью +/- 3%

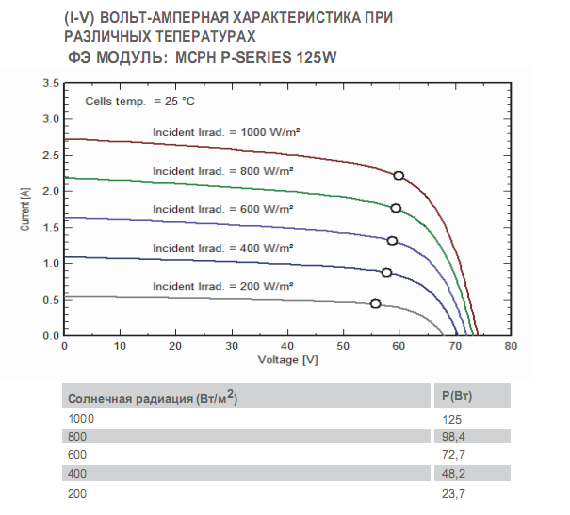

Hevel 1

Механические характеристики:

Ширина	мм	1300
Высота	мм	1100
Толщина стекла	мм	6,7+/-0,3
Ширина активного слоя	мм	1274
Высота активного слоя	мм	1074
Полная толщина с коммутационной коробкой	мм	26
Вес	кг	24
Площадь	м2	1,43
Герметик	материал	поливинилбутират
Толщина переднего стекла	мм	3,2
Толщина заднего стекла	мм	3,2
IP65 J-box диодная коробка с обводным диодом и MultiContact MC4 соединители		TUV - certified

Максимальные значения:

Максимальное напряжение системы	Vsis	(VDC)	1000
Диапазон рабочих температур	T	(C)	-40/+85
Ветровое давление на поверхность	P	(kPa)	2,4
Ударопрочность	более 35 мм при 155 км/ч

Гарантия:

Гарантированная мощность через 25 лет (Pmpp)	(%)	85
Гарантированная мощность через 15 лет (Pmpp)	(%)	87,5
Гарантированная мощность через 10 лет (Pmpp)	(%)	90
Гарантированная мощность через 5 лет (Pmpp)	(%)	92,5
Гарантия от заводских дефектов	-----	5 лет
Опциональная гарантия против заводского брака	-----	10 лет

www.eko-watt.ru

Солнечные батареи - Выбрать солнечные батареи для дома?

Какие типы солнечных батарей существуют? Какие преимущества у тех или иных типов солнечных батарей? Этими вопросами задается почти каждый, кто по тем или иным соображениям приходит к мысли использования энергии Солнца.

Давайте разберемся в этих основных моментах.

На сегодняшний день рынок предлагает 2 основных типа солнечных батарей: монокристаллические и поликристаллические. Оба типа панелей имеют некоторые различия и преимущества.

Монокристаллические солнечные батареи характеризуются более сложным способом производства с использованием более качественного сырья, и соответственно, более высокой ценой. Эти солнечные панели используют ячейки из цельных кремниевых кристаллов, поэтому имеют более ровную и однородную поверхность. То есть вся их поверхность ячейки представляет собой срез с одного цельного кремниевого кристалла. Благодаря этому, монокристаллические панели отличаются максимальной долговечностью, срок их службы может составлять от 25 лет и выше . Основным же преимуществом монокристаллического модуля является более высокий КПД ячейки (до 22%) и как следствие, высокий КПД панели (до 18,5%), по сравнению с поликристаллическими панелями. Это дает увеличенный процент генерации электроэнергии с единицы площади панели, по сравнению с другими типами солнечных модулей, но и большую начальную стоимость.

Производство поликристаллических модулей является гораздо более простым, для их изготовления используются различные по размерам кристалы кремния и не требуется технологически сложная процедура выращивания более-менее одинаковых кристаллов для нарезки. Они производятся путем расплавления кремниевого сырья с последующим залитием его в специальные формы, и нарезанием полученных блоков на пластины квадратной формы. Соответственно плюсами поликристаллических модулей является более низкая цена, и небольшой процент брака при производстве. КПД поликристаллического модуля, соответственно, ниже и колеблется около значений 15-16% (поликристаллические ячейки имеют КПД около 17-17,5%).

Однако, рынок солнечной энергетики не стоит на месте и постоянно пополняется новинками – модулями, изготовленными с использованием новых технологий, и сочетающих в себе преимущества основных типов солнечных батарей.

К примеру, микроморфные тонкопленочные модули производства компании «Pramac»,(Швейцария) и аналогичные обладающие такими преимуществами как:

- относительно низкая стоимость(по сравнению с кремниевыми монокристаллическими и поликристаллическими модулями), благодаря микроморфной тонкопленочной технологии, обеспечивающей быструю окупаемость;

- возможность улавливания даже рассеянного света, что является крайне значимым в условиях использования в средней полосе России. То есть это способность вырабатывать достаточное количество электричества в пасмурную погоду, а также в осенне-зимний период.

Либо новинка весны 2017г. от того же производителя солнечных панелей - гетероструктурные модули, изготовленные по технологии на основе гетероперехода HJT, и сочетающие преимущества тонкопленочной и кристаллической технологий (с КПД ячейки - 22%!).

Это также солнечные батареи Seraphim Eclipse, изготовленные по новой технологии (фотоэлементы скомпонованы в визуально «бесшовные» полосы на токопроводящей подложке) и характеризующиеся повышенной выработкой электроэнергии (на 15%) в сравнении с обычными солнечными батареями, повышенной прочностью и совершенным дизайном.

В заключение хотелось бы отметить следующее – все типы солнечных батарей, несомненно, обладают определенными преимуществами, но фактически Заказчика интересует получаемая мощность генерации в ваттах. То есть солнечный модуль мощностью, к примеру, 250 Вт, будь он монокристаллическим, поликристаллическим либо микроморфным, выдаст в конечном итоге 250 Вт генерации. Значимая разница будет состоять лишь в размере панели (монокристалл физически будет компактнее солнечных модулей другого типа той же мощности), что имеет значение при ограниченной площади для монтажа солнечной установки (например, крыша небольших размеров), а также в дизайне панели.

И, наконец, массив солнечных панелей рассчитывается путем подбора соответствующим образом к силовой части системы: инверторам, контроллерам заряда и (если есть) банку аккумуляторных батарей.

Если после прочтения данной статьи у Вас остались невыясненные вопросы, мы с удовольствием ответим на них по любому удобному способу связи.

Купить солнечные батареи в Тольятти можно по ссылке..

www.solar-tlt.ru

Солнечное электричество. Фотоэлектрические (солнечные) модули.

Когда появились? Немного истории.

Трудно переоценить роль электричества в современном мире. С того времени, как человек научился производить его в промышленных масштабах, технический прогресс помчался вперед с космической скоростью. И в прямом, и в переносном смысле.

Получать электричество можно различными способами. Один из самых экологичных – преобразование солнечной энергии в электрическую с помощью фотоэлектрических модулей. Или, как их еще называют, солнечных батарей.

Чаще всего в различных источниках можно встретить информацию, что первые в мире солнечные батареи появились в 1954 году. Именно тогда ученые Дерилл Чапин, Кэл Фуллер и Гордон Пирсон создали солнечную батарею на основе кремния. Коэффициент полезного действия этой батареи равнялся всего лишь четырем процентам.

Но намного раньше выявить связь между светом и электричеством удалось немецкому физику Генриху Герцу. Во время своих исследований он пришел к выводу, что разряд между 2-мя электродами при ультрафиолетовом свете происходит быстро и легко. Доказал взаимосвязь между светом и электричеством Генрих Герц в 1887 году. Физик убедил всех в том, что световые волны во многом похожи на электромагнитные волны (распространение волн, наличие теней и т.д.). Все это он продемонстрировал на гигантской призме из 2-х тонн асфальта.

Через некоторое время этими данными заинтересовался профессор-физик МГУ Александр Столетов. С 1888 года ученый начал активно изучать это таинственное явление. Именно он и выработал 1-ый электрический ток, который появился под воздействием световых лучей. В тридцатые годы двадцатого века физик Борис Коломиец создал первый медный фотоэлемент с рекордным для тех времен КПД в один процент. Затем ученые начали создавать кремниевые фотоэлементы. В первых образцах КПД уже было значительно выше – около шести процентов. С тех пор изобретатели начали активно задумываться о преобразовании солнечного света в электроэнергию.

25 апреля 1954 года — дата, вошедшая в историю: специалисты компании «Bell Laboratories» сделали заявление о создании первых солнечных батарей на основе кремния для получения электрического тока. Это были сотрудники компании — Кельвин Фуллер, Дэрил Чапин и Геральд Пирсон. Прошло 4 года, и 17 марта 1958 года в США был запущен первый искусственный спутник с солнечными батареями. А через два месяца, 15 мая 1958 года в СССР запустили Спутник-3, также с солнечными батареями на борту.

Первые солнечные панели в середине 50-х годов казались лишь технологической игрушкой, не более. Ведь ячейка солнечной батареи, которая производила 1 ватт электроэнергии, стоила 250 долларов. А электроэнергия стоила в 100 раз дороже, чем электроэнергия с обычной ТЭЦ. КПД таких батарей был не более 6%. Долгое время солнечные батареи использовались только для космоса и для решения довольно небольшого перечня задач. Слишком дорогой была полученная таким путем энергия. Через 22 года, в 1977 году стоимость снизилась до 76 долларов за 1-ваттную ячейку.

Солнечная энергетика в мире сегодня. Общая ситуация, прогноз.

Постепенно исследования в области фотоэлектрических модулей позволили повысить КПД до 15% к середине 90-х годов прошлого века, а к началу 21 века КПД стал достигать значения 20%. За последнее десятилетие был сделан большой шаг вперед и были достигнуты значения КПД в 26%. Стоимость упала ниже 1 доллара и продолжает падать.

Воплощение оптимистических прогнозов в реальность во многом связано с уровнем технологического развития. В настоящий момент существует технологическая возможность извлечения из солнечного света только незначительной части энергии, но даже этот объем уже является существенным для европейской энергетической инфраструктуры, где возобновляемым источникам, включая солнечные электростанции, отводится не менее 20% уже к 2020 году.

Через пять лет солнечная энергетика в мире вырастет на 177%. А средний ежегодный объем ввода новых мощностей на солнечной энергии составит около 64 ГВт, или 48% ежегодно.

Такие прогнозные данные обнародовало Международное энергетическое агентство (IEA).

По данным агентства уже к 2020 году суммарная установленная мощность солнечных электростанций в мире приблизится к 500 ГВт.

Как работает солнечный модуль? Основные принципы.

Принцип работы солнечного модуля, который является основой солнечной электростанции, довольно прост — поверхность модуля улавливает солнечный свет и за счёт проводниковых свойств кремния преобразует его в электрическую энергию.

Солнечные электростанции состоят из солнечных модулей, подключённых в единую цепь, инверторов и другого оборудования.

Инвертор или преобразователь напряжения — устройство, которое преобразует постоянный ток в переменный;

контроллер заряда (КЗ) аккумуляторной батареи — аппарат, который не допускает перезаряда аккумуляторов, а также их полного разряда;

аккумуляторная батарея (АКБ), накапливающая энергию для ее использования в темное время суток.

Существуют два основных типа солнечных электростанций:

сетевые — отпускающие всю вырабатываемую электроэнергию в сеть (здесь не нужны аккумуляторные батареи)

и автономные (включающие в себя непосредственно сами солнечные модули, преобразователь напряжения, контроллер заряда и АКБ). К автономным относятся и станции, где в качестве дополнительного источника энергии используется бензо- или дизель генератор.

На автономных станциях за счёт установки аккумуляторов есть возможность накапливать электроэнергию для использования, например, в тёмное время суток.

Какие бывают солнечные модули? Виды солнечных панелей.

На данный момент типов солнечных батарей появилось огромное количество. И будет появляться ещё, потому что технологии не стоят на месте. Вот такая схема помогает наглядно продемонстрировать основные типы.

И всё же самыми распространенными на сегодняшний день являются: монокристаллические, поликристаллические и модули из микроморфного кремния.

▬ Для производства солнечных батарей монокристаллического типа используют очищенный, самый чистый кремний. Такой вид солнечной панели выглядит как силиконовые соты, или ячейки, которые соединены в одну структуру. После того, как очищенный монокристалл затвердевает, его разделяют на супер тонкие пластины, толщиной до 300 мкм. Такие готовые пластины соединены тонкой сеткой из электродов. В сравнении с аморфными батареями, такие стоят дороже, ведь технология их производства в разы сложнее. При этом такие батареи стоит выбрать хотя бы за их высокий коэффициент полезного действия(КПД). На уровне 20%. Да, для солнечных батарей это хороший показатель.
▬ Для того чтобы получить поликристаллы, кремниевую субстанцию медленно охлаждают. Такой подход к технологии производства значительно дешевле чем в предыдущем типе панелей, поэтому и стоит этот вид дешевле. При этом для изготовления требуется меньше энергии, а это ещё раз благотворно действует на цену. Но чем-то же нужно жертвовать? Поэтому у таких батарей КПД ниже — до 18%. Связано такое падение коэффициента с образованиями внутри поликристалла, которые снижают эффективность.
▬ Тонкопленочные модули (микроморфная технология). Такая технология обеспечивает, в первую очередь, большую эффективность и скорейший возврат инвестиций: микроморфный модуль преобразовывает как видимый, так и инфракрасный спектр солнечного излучения.

Если с предыдущими видами модулей всё более или менее понятно, то с этой категорией фотовольтаических панелей нужно разобраться.

Преимущества тонкопленочных модулей (микроморфная технология) по сравнению с кристаллическими модулями (моно- и поликристаллы):

• Меньший температурный коэффициент снижения мощности обеспечивает большую выработку энергии на ватт установленной мощности в летний период
• Лучшая чувствительность к низкой освещенности. Обеспечивает большую выработку электроэнергии в пасмурную погоду
• Высокое выходное напряжение позволяет уменьшить сечение провода от модуля до контроллера или инвертора
• Меньшая стоимость за ватт вследствие в 10 раз меньшего расхода кремния при производстве тонкопленочных модулей
• Эстетичный внешний вид, возможность интеграции на фасады зданий
• Под заказ возможна поставка модулей с частичной (от 5% до 20%) прозрачностью, для более гибкого использования в архитектурных решениях
• При работе с контроллерами MPPT для заряда аккумуляторных батарей продолжительность обеспечения зарядного тока для аккумуляторов при низкой освещенности существенно возрастает, т.к. модуль имеет большой запас по входному напряжению (до 160В против 20-45В у кристаллических модулей). Это позволяет запасти больше электроэнергии в аккумуляторах утром, вечером и в пасмурную погоду.

Недостатки тонкопленочных модулей (микроморфная технология) по сравнению с кристаллическими модулями (моно- и поликристаллы):

• Примерно в 1,5 раза меньший КПД (модули имеют почти в 2 раза большую удельную площадь и массу)
• Бóльшая деградация в первые месяцы работы. Этот недостаток компенсируется повышенной начальной мощностью (в начале эксплуатации мощность на 10% выше номинальной, и через 3 месяца снижается до ~100% от номинальной и остается на этом уровне). В дальнейшем стабильность параметров аналогична кристаллическим модулям. Сроки стабилизации параметров могут немного меняться в зависимости от места установки и от условий окружающей среды.
• Нестандартное выходное напряжение, для заряда аккумуляторов требуется MPPT контроллер с повышенным входным напряжением. Однако в настоящее время это вряд ли можно назвать недостатком, т.к. в большинстве случаев и для кристаллических модулей используются MPPT контроллеры для повышения выработки электроэнергии и для согласования напряжения модулей и аккумуляторов.
Готовятся к выходу этой весной на заводе в Новочебоксарске новые гетероструктурные солнечные модули (на основе гетероперехода HJT) . Модули нового поколения сочетают преимущества тонкопленочной и кристаллической технологий. КПД составит не менее 20%. Производители обещают очень высокую эффективность этих солнечных модулей при затенении и рассеянном освещении.

Их характеристики:

Длина	1656 мм
Ширина	991 мм
Вес	28 кг
Напряжение холостого хода	43.2 В
Напряжение при номинальной мощности	38.9 В
Номинальная пиковая мощность	260 Вт, 280 Вт, 300 Вт

Насколько эффективны солнечные электростанции в Кемеровской области?

Россия обладает достаточно высоким уровнем инсоляции – у нас есть довольно много районов, где среднегодовой приход солнечной радиации составляет 4–5 кВт*ч на квадратный метр в день (этот показатель соизмерим с югом Германии и севером Испании – странах-лидерах по внедрению солнечных систем). При этом высокий уровень инсоляции в России не только на юге – Краснодарском крае, Ростовской области, Кавказе, но также на Алтае, да и в целом на юге Сибири, Дальнем Востоке и в Забайкалье – в этих регионах количество солнечных дней в году доходит до 300.

Ниже – карта солнечной инсоляции РФ. Инсоляция — (от лат. in solo выставлено на солнце) количество электромагнитной энергии (солнечной радиации), падающей на поверхность земли. Инсоляция измеряется числом единиц энергии, падающей на единицу поверхности за единицу времени. Обычно инсоляцию измеряют в кВт*час/м2.

По условиям солнечной инсоляции Кемеровской области «достается» солнца чуть меньше (примерно на 10%), чем Краснодарскому краю. И дело даже не в том, что у нас холоднее. У нас-то как раз зимой солнечного света больше, чем в том же Краснодаре (из-за морозных ясных солнечных дней). Мороз абсолютно не страшен для солнечных модулей. Им не нужно тепло, только солнечный свет.

По поводу того, какие солнечные модули (моно-, поликристаллы или же микроморфные) наиболее эффективны именно у нас в Кузбассе, однозначного ответа просто нет. И категоричные рекомендации по этому поводу («только вот такие и никакие другие») мы давать не будем. Всё зависит от конкретной станции, её мощности, расположения оборудования, задач, которые она будет решать. Можем сказать лишь одно, чем мощнее будет станция, тем выгоднее становятся именно микроморфные модули: и по эффективности своей, и по стоимости. Для небольших по мощности станций самый простой и экономичный выбор – поликристаллические солнечные модули. Есть свои доводы и в пользу монокристаллов. У них выше КПД.

Цели создания автономных солнечных электростанций.

Электрификация труднодоступных сельских посёлков и поселений Кузбасса, а также мест компактного проживания, находящихся вне зоны централизованного электроснабжения, с целью:

— улучшения социальной обстановки в отдалённых районах;

— создания условий для комфортного проживания и трудоустройства населения;

— развития фермерских хозяйств и традиционных промыслов;

— создания условий для притока и закрепления населения в отдалённых районах;

— гарантированного доступа в информационное пространство;

— сохранения экологической чистоты и ландшафтной целостности территорий;

— обеспечения заповедных, рекреационных курортных зон экологически чистой электроэнергией;

и т.д.

Преимущества использования СЭС.

▬ Солнечные модули (СМ) практически не изнашиваются, поскольку не содержат движущихся частей и крайне редко выходят из строя (это дает определенное преимущество Солнечной электростанции перед Солнечно-ветровой, т.е. с использованием ветрогенераторов).
▬ Длительный срок службы СМ без ухудшения эксплуатационных характеристик — 25 лет и более, что подтверждено многолетней практикой использования. Ни один другой генератор не способен столько работать.
▬ Функционирование СМ не зависит от технических неполадок энергопоставщиков.
▬ Солнечным модулям не нужно топливо, что дает возможность не зависеть ни от цен на него, ни от проблем с транспортировкой.
▬ Нет всплесков и отключений энергии. СЭС – источник высококачественного напряжения. Что положительно сказывается на сроке службы работающего от солнечной станции оборудования.
▬ Совершенно исключается тщательное эксплуатационное обслуживание Солнечной электростанции. Установка работает самостоятельно долгие годы, практически не требуя ухода.

asenergy.ru

Солнечные модули своими руками: главные свойства, принципы использования

Содержание:

Виды модулей солнечной батареи
Микроморфный тип солнечной батареи
Системы солнечной батареи своими руками

Несмотря на стремительное развитие науки и техники, оборудование для создания альтернативных источников энергии остаётся малодоступным для большинства граждан. Это же относится и к солнечным батареям. Однако никто не запрещает сделать солнечные модули своими руками, тем более, что это несложно.

Любой мужчина может ввести свой запрос в каком-либо поисковике и получит массу предложений о продаже солнечной батареи, в том числе и в странах бывшего СССР. Наиболее дорогие солнечные модули оказались в Беларуси, а самые дешёвые - в Украине и России. Не стоит пренебрегать и популярными интернет-аукционами, к примеру, eBay. Цена солнечной системы фотоэлементов здесь ещё более привлекательна. Помните, что для работы с данным аукционом потребуется не только регистрация на портале, но и банковская карта Visa Classic в американских долларах, а также регистрация в платёжной системе Pay Pal с одновременной привязкой к карте. Помимо этого, при сравнении цен не забывайте учитывать сумму доставки, которая часто составляет не менее нескольких десятков долларов.

Прежде, чем приобрести солнечный модуль, вам необходимо будет определиться с выбором типа фотоэлектрического преобразователя. Монокристаллический тип прослужит дольше (лет 30), но в условиях облачности либо другого изменения прямых попаданий солнечных лучей его мощность падает. Поликристаллический тип практически не реагирует на смену погоды, однако период его службы короче - порядка 20 лет. Также он имеет КПД 7-9%, что ниже КПД монокристаллического типа на 4-6%.

Виды модулей солнечной батареи

Однопереходные конструкции (мощность от 90 до 105 Вт).
Полупрозрачные системы, мощность которых - 75-95 Вт, а степень прозрачности 20 - 40%. Такая модель увеличивает возможности использования подобного рода модулей при внедрении в здании. Их можно использовать во время остекленения зданий, заменив ими окна либо же тонированные стёкла.
Микроморфные модули с мощностью 118 - 140 Вт. Самая новая технология, рая превосходит стандартные модули по коэффициенту полезного действия и высокому показателю вырабатываемой мощности.

Микроморфный тип солнечной батареи

Главным преимуществом такого вида солнечной технологии считается её невысокая стоимость, экологичность, способность улавливать рассеянный свет. Всё это значительно увеличивает производство электроэнергии в любых климатических условиях. Помимо того, это даёт возможность использовать микроморфные солнечные технологии в реконструкции и строительстве зданий коммерческого и социального назначения.

Микроморфный тип солнечной батареи

Технология создания такого типа системы основывается на использовании микроморфного покрытия, которые представляют собой тонкие плёнки из кремния. Последние являются новым поколением технологии, уже успевшей положительно зарекомендовать себя в этой сфере - фотоэлектрических модулей, основанных на аморфном кремнии. Традиционная система солнечного элемента (гетероструктурного) на базе аморфного и микроморфного кремния имеет ряд отличий от технологий предыдущего поколения (аморфного кремния) присутствием микроморфного слоя, который позволяет преобразовывать расширенный спектр длины излучающих волн. Таким образом, увеличивается коэффициент полезного действия самого модуля.

Такому типу модулей присущ положительный толеранс, то есть настоящая мощность в начале периода эксплуатации превышает номинальную. Потом по действием деградации мощность снижается до номинального показателя. Такой перепад учтён в номинальной мощности устройства. В итоге при покупке такого вида модуля в первые месяцы его использования клиент получает до пятнадцати процентов мощности устройств бесплатно.

Системы солнечной батареи своими руками

Схема солнечной батареи

Перед приобретением фотоэлементов для создания солнечной панели своими руками важно предусмотреть несколько принципиальных моментов. Следует сперва определить нагрузку, которую будут питать будущие солнечные батареи. Это позволит понять потребность в фотоэлементах, их мощность, а также площадь, которую они будут занимать. Здесь следует подумать о возможном наращивании батарей в будущем. Располагать фотоэлементы лучше на самой солнечной стороне с соответствующим углом наклона. Для максимально эффективного использования панелей рекомендуем организовать возможность механического изменения угла их наклона. Это особенно пригодится в зимний период, когда для защиты от налипания снега батареи устанавливают почти перпендикулярно земле.
При выборе материала для каркаса батарей особых ограничений нет. Единственное требование для материала прозрачной поверхности - защита от инфракрасного спектра. Благодаря этому фотоэлементы будут меньше нагреваться. На практике используют орг- или обычное стекло. Алюминиевый уголок берут для создания корпуса, хотя можно встретить и иные решения, например, из фанеры и ДСП.
При сборке батарей с использованием солнечной системы не обойтись без пайки, даже если вы приобрели фотоэлементы с заранее припаянными проводниками. В данном случае только упроститься ваша задача. Помните о хрупкости элементов и действуйте осторожно. Не кладите одну батарею на другую во избежание появления трещин на них. Перед пайкой обязательно нанесение флюса и припоя.
Завершив изготовление каркаса и пайку, можно начинать сборку панелей. Элементы осторожно располагают на лицевой поверхности с таким расчётом, чтобы между ними сохранить небольшой зазор (не менее 5 миллиметров). Некоторые самоделкины сперва переносят все фотоэлементы на лицевую поверхность и потом паяют. Далее каждый крайний элемент припаивается к шине. Они продаются с наборами и выглядят как широкие проводники. После выводим + и -.
Стоит также вывести среднюю точку, позволяющую подключить шунтирующие диоды к каждой половине панели. За счёт этого батарея не разрядится в темноте или при пасмурной погоде. Применять следует диоды Шотке.
Завершать сборку необходимо герметизацией. Однако перед этим желательно провести тест панелей, проверив пайку. В западных странах герметизацию проводят компаундами, но из-за их дороговизны в нашей стране применяют герметик из силикона. Сперва зафиксируйте конструкцию с краёв и по центру и только после этого заливайте пространство между элементами силиконом. Тыльная сторона покрывается акрилом, предварительно смешанным с силиконовым герметикам.

Как вы сами могли убедиться, сборка солнечных батарей собственными руками вполне посильная задача для любого мужчины.

Подписаться на рассылку

ekobatarei.ru

120Вт TW-TF 120 микроморфный модуль — Солнечные модули — Каталог продукции — ВАРМА

Тонкопленочный фотоэлектрический модуль из микроморфного кремния на стекле. Без алюминиевой рамы. На обратной стороне находится клеммная коробка и выводы MC4.

Микроморфные кремниевые модули отличаются более высокой эффективностью по сравнению с другими аморфными модулями (до 9,5%), стабильной выходной мощностью. Хорошо функционируют при высоких температурах и слабом солнечном свете.

Преимущества тонкопленочных модулей по сравнению с кристаллическими модулями:

Меньший температурный коэффициент снижения мощности обеспечивает большую выработку энергии на ватт установленной мощности в летний период
Лучшая чувствительность к низкой освещенности. Обеспечивает большую выработку электроэнергии в пасмурную погоду
Высокое выходное напряжение позволяет уменьшить сечение провода от модуля до контроллера или инвертора
Меньшая стоимость за ватт вследствие в 10 раз меньшего расхода кремния при производстве тонкопленочных модулей
Эстетичный внешний вид, возможность интеграции на фасады зданий
Под заказ возможна поставка модулей с частичной (от 5% до 20%) прозрачностью, для более гибкого использования в архитектурных решениях
При работе с контроллерами MPPT (например, TRACER) для заряда аккумуляторных батарей 12 или 24В продолжительность обеспечения зарядного тока для аккумуляторов при низкой освещенности существенно возрастает, т.к. модуль имеет большой запас по входному напряжению (до 100В против 20-40В у кристаллических модулей). Это позволяет запасти больше электроэнергии в аккумуляторах утром, вечером и в пасмурную погоду.

Недостатки тонкопленочных модулей по сравнению с кристаллическими модулями::

Примерно в 2 раза меньший КПД (модули имеют почти в 2 раза большую удельную площадь и массу)
Бóльшая деградация в первые месяцы работы. Этот недостаток компенсируется повышенной начальной мощностью (в начале эксплуатации мощность на 10% выше номинальной, и через 3 месяца снижается до ~100% от номинальной). В дальнейшем стабильность параметров аналогична кристаллическим модулям. Сроки стабилизации параметров могут немного меняться в зависимости от места установки и от условий окружающей среды.
Нестандартное выходное напряжение, для заряда аккумуляторов требуется MPPT контроллер. Однако в настоящее время это вряд ли можно назвать недостатком, т.к. в большинстве случаев и для кристаллических модулей используются MPPT контроллеры для повышения выработки электроэнергии и для согласования напряжения модулей и аккумуляторов.

По сроку службы современные a-Si модули соизмеримы с поликристаллическими модулями. На них также дается аналогичная гарантия на 90% мощности через 10 лет и 80% мощности через 25 лет.

Технические характеристики

Номинальная мощность: 120Вт
Напряжение в точке максимальной мощности: 126 В
Ток в точке максимальной мощности: 0,95 А
Ток короткого замыкания: 1,14 А
Напряжение холостого хода: 166 В
Температурный коэффициент:
- максимальная мощность: -0.29%/°C
- напряжение в точке максимальной мощности: -0.36%/°C
- ток в точке максимальной мощности: +0.07%/°C
- напряжение холостого хода: -0.33%/°C
- ток короткого замыкания: +0.07%/°C
Максимальное напряжение в системе: 1000В
Номинал шунтирующего диода: 3А
Размеры: 1100*1300*6,6 мм 0,4 мм
Кабели: 2,5мм2/800мм
Коннектор: МС4
Материал инкапсуляции: белый поливиниловый бутираль, 0,45 мм
Переднее покрытие: белое листовое стекло толщиной 3,2 мм
Заднее покрытие: закаленное листовое стекло толщиной 3,2 мм
Вес: 24 кг

Параметры измерены при стандартных условиях (освещенности 1000 Вт/м2 и температуре 25 °С).

Гарантия составляет 5 лет на механические повреждения, 10 лет на 90% мощность и 25 лет на 80% мощность.

Для заряда аккумуляторов напряжением 12 или 24В рекомендуем применять MPPT контроллеры Tracer 1215/2215 Для нескольких модулей можно применять более мощные MPPT контроллеры, при этом модули нужно соединять параллельно, напряжение на АБ зависит от применяемого контроллера.

uekvarma.ru

Солнечные микроморфные модули. Микроморфный солнечный модуль
