Изготвление сварочного инвертора своими руками: схемы и технология работ. Инвертор питания
Аварийное питание дачи или загородного дома (инвертор + аккумулятор)
Вместо предисловия (можно пропустить нетерпеливым — многА буковок)
Дополнительная информация
Уже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п. Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет :( Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки… Стал искать варианты решения этой проблемы. Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно. Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов. Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией :) Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов
По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает)
Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.
Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле). В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).
Например такой
Насос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена). На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание :) Сколько времени он проработал до срабатывания защиты неизвестно :)Аккумулятор автомобильный (я покупал с запасом — на 190 А*ч).
Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке):
-Одна часть идет напрямую от сети, и не резервируется аварийным источником — электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.
-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы легко исключается инвертор и аккумулятор), это может понадобиться, например, при выходе из строя инвертора, аккумулятора или для их обслуживания.
В тоже время инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.

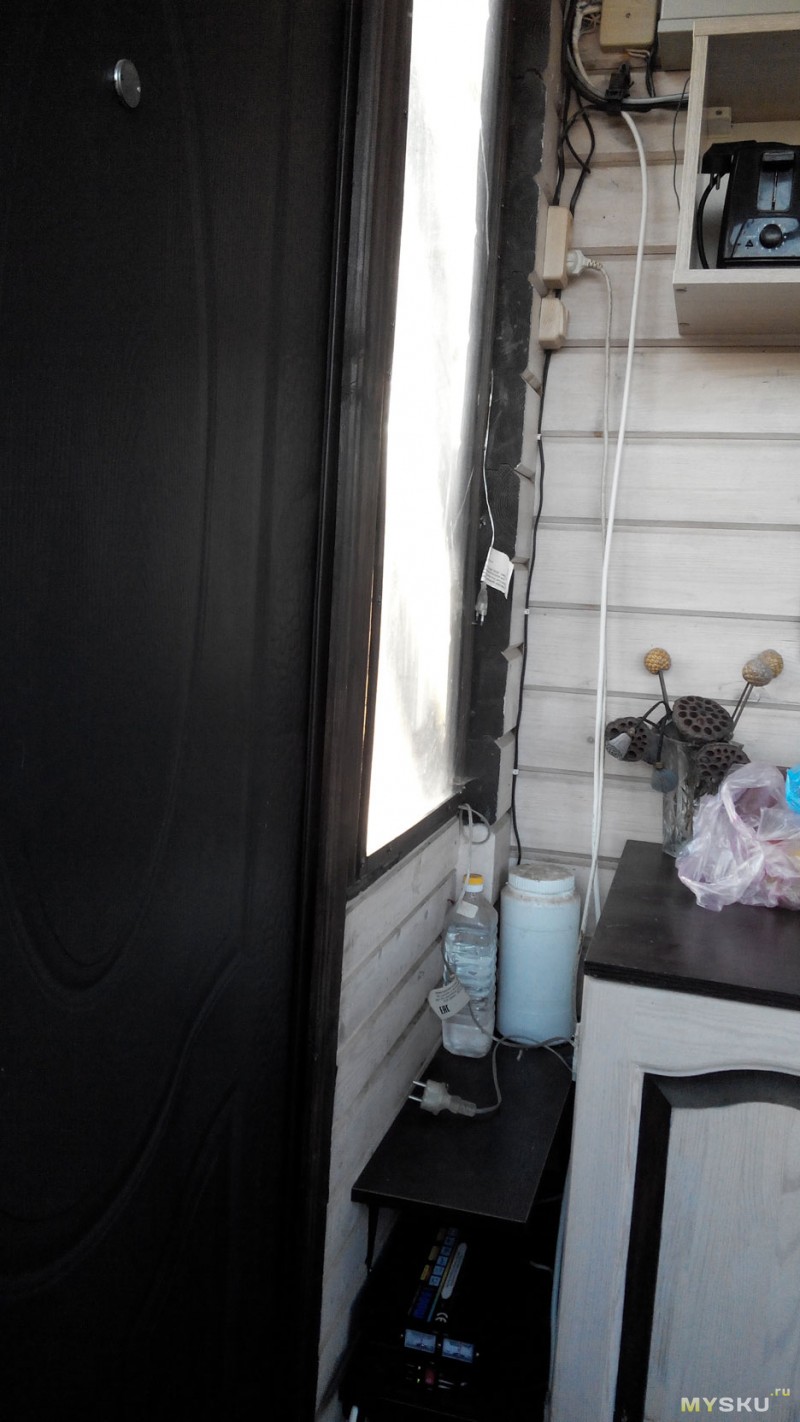

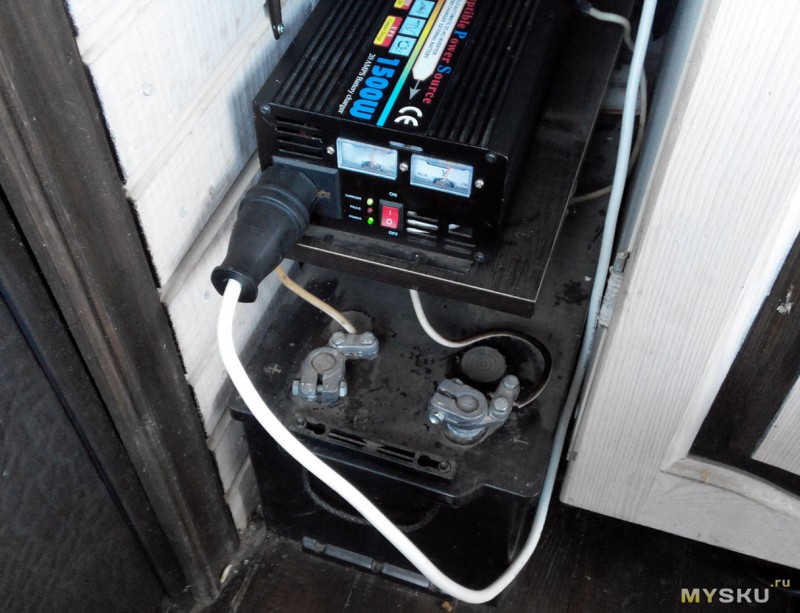

У меня это получилось примерно так.
Нужно иметь ввиду (на уме) некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня — делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное» :))
Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) — переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) — есть ли «свет» или нету :)
Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)
Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах: + меньшая стоимость + нет шума + нет запаха + автоматический переход на резервное питание + нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой) + нет необходимости в отдельном месте для хранения (на веранде занимает одну полку) + нет необходимости закупать, привозить, хранить топливо
— ограниченное время непрерывной работы
± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)
Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.
ЗЫЖ ссылки по просьбе на модифицированную синусоиду (как в обзоре) aliexpress.com/item/2000W-4000W-peak-12v-to-220v-Power-Inverter-Charger-UPS-Quiet-and-Fast-Charge/1984783459.html и чистую синусоиду (самую дешевую из найденных, насколько чистая не знаю) aliexpress.com/item/pure-sine-wave-2000W-4000W-peak-12v-to-220v-230v-240v-Power-Inverter-Charger-UPS-Quiet/32242841357.html
UPD. Через некоторое время после написания и опубликования этого обзора произошло несколько событий или новостей, как бы лучше выразиться :) Решил дописать в этот обзор, т.к. не знаю как тут делают в подобных случаях обычно :)
1. В результате некоторых истязаний над инвертором удалось его «спалить» :) Нет смысла описывать КАК и СКОЛЬКО мы ему дали… но он держался стойко :) Было включено освещение, тв, ноут, насос включался регулярно на 800 Вт рабочего (пусковой значительно выше)+ добавили электрокамин на кВт полтора- два (сейчас трудно сказать в каком режиме его включали в тот момент), при этом напряжение сети «гуляло» до 120 и подымалось выше 220 заметно довольно регулярно, были проблемы на новый год на дачах… Короче, как оказалось сам инвертор выжил, сгорели контакты реле коммутирующего. Была произведена замена на иное (к сожалению не сфотографировал модель), т.к. вариантов на радиорынке было немного на близкий ток с коммутацией по двум контактам.

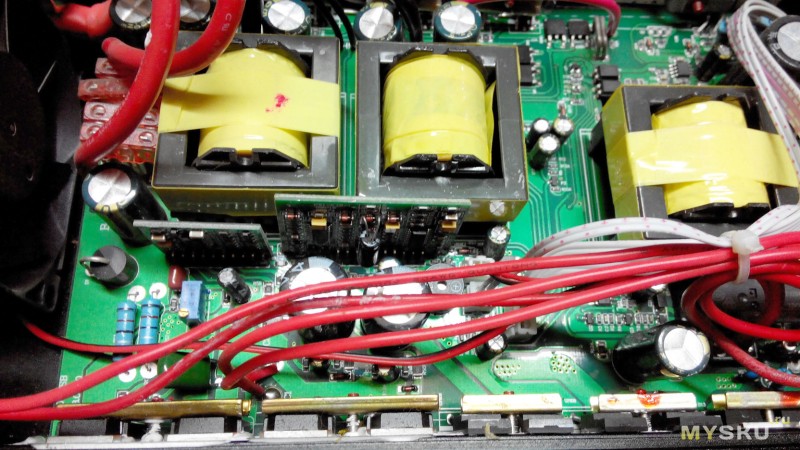

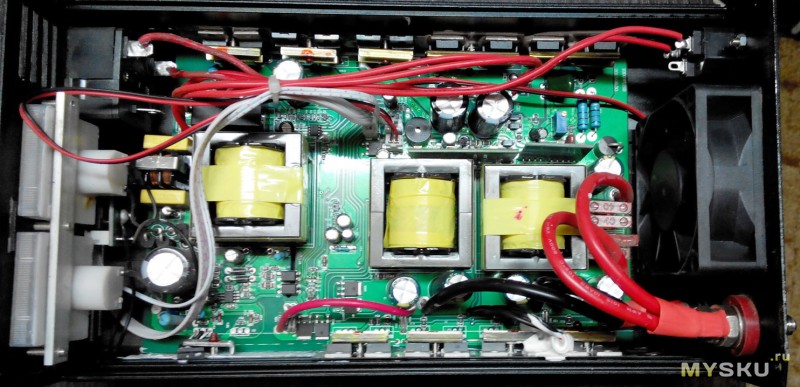

В процессе «осваивания» схемотехники данного инвертора получилось «выйти» на производителя, который любезно предоставил схему-логику поиска неисправностей данного инвертора. Разместил на своем сайте, т.к. тут не нашел возможности хранения файлов rauss.ucoz.ru/_ld/0/3_checking.zip
Схему смог найти только ПОДОБНОГО устройства, если необходимо, то ее тоже могу вкачать.
Ну и кроме всего вышеописанного… Производитель предложил разместить ссылку прямо на него. У него появился интернет ресурс, который начинает работать с отправкой для РОЗНИЧНОЙ продажи подобного инвертора, и целого ряда других и прочей электроники! Я думаю многих может заинтересовать ресурс для ознакомления по крайней мере. Весьма отзывчивая поддержка, я бы сказал даже несколько навязчивая, но посмотреть есть на что :) Тем более раз обещают отправку в Россию. Я надеюсь это не противоречит «местным правилам» :)
mysku.ru
Обзор основных видов инверторов для автономных систем
Автомобильные инверторы небольшой мощности
Такие инверторы сейчас можно найти практически в любом крупном магазине электроники и авто-запчастей. Выглядят они как небольшое устройство, которое вставляется в прикуриваешь, или отдельная коробочка с проводом в прикуриватель автомобиля. Преобразовывают они 12 вольт в 220 вольт, и например в них можно включать обычные зарядные устройства для телефонов, ноутбуков и другое. С импульсными блоками питания такие инверторы хорошо работают, но на выходе у них модифицированная синусоида, а это значит что некоторая электроника может не правильно работать, и даже испортится. Хотя в основном все работает, например те-же зарядники и лампочки всякие. Инверторы кстати имеют защиту от замыкания и переплюсовки по входу и выходу. Так-же они отключаются если напряжение аккумулятора падает меньше 10вольт, или оно более 16вольт.К слову сказать как преобразователи для постоянного использования такие инверторы не очень подходят, во-первых говорят что ресурс не большой у данных изделий, ну еще они без нагрузки на холостом ходу потребляют 0,2-0,5 Ампер, что не очень хорошо так-как тратится энергия аккумулятора впустую, ну и КПД от этого тоже страдает, хотя КПД обещают до 90%, но скорее всего там около 80%. В общем такие устройства подойдут для кратковременного использования, но надежды на них нет, качество самых дешевых образцов не радует, хотя если что-то по дороже - то вероятно будет по лучше.
Ниже фото так сказать образцов таких преобразователей. Цена таких инверторов 10-30$ в китайских интернет магазинах, наши могут цену вполне умножить на 2-3 раза.
>
Инверторы 500-2000ватт с модифицированной синусоидой
Дальше по цене от 30$ начинаются инверторы по-серьезнее, но главный минус в том что большинство имеет на выходе модифицированную (квадратную) синусоиду, и плавающую частоту в герцах 45-65Гц - в зависимости от нагрузки, так-же и напряжение не очень стабильное. Все это не важно если включать импульсные блоки питания в инвертор, так-как они к форме сигнала и частоте не критичны. Так-же нормально работает большинство электро-инструмента со щеточными электродвигателями. Но например безколлекторные двигатели (насосы, компрессоры) часто отказываются запускаться, или греются при работе. Так-же часто отказываются работать холодильники и микроволновки.Такие инверторы не любят долговременную мощную нагрузку и быстро нагреваются. Вентилятор там в инверторах кстати работает постоянно и прилично шумит, и лично меня это очень раздражало. Но в общем я пользовался инвертором на 1кВт, и в основном все работало, но старый совецкий холодильник не захотел, зато кипятильник на 600ватт такой инвертор тянул - но сильно грелся. Так-же работал от него насос на 180ватт типа "ручеек" - тоже от него грелся инвертор, и насос работал явно мощнее чем от обычной розетки.
В общем такие инверторы в принципе не плохие, но для постоянного и круглосуточного использования не очень, так-как в холостую тоже потребляют энергию 0,2-1А, шумят вентилятором и сильно греются при мощной нагрузке. Стоимость различная, так скажем инвертор на 2кВт стоит 90-150$. Ниже несколько примеров на картинке.
>
Дешевые инверторы с чистой синусоидой
Инверторы с чистым синусом стоят как правило в два раза дороже предыдущих, особенно дорого они стоили еще пару лет назад, но сейчас их становится все больше даже в дешевом сегменте. Выглядят такие инверторы так-же как и вышеописанные (в алюминиевых корпусах), но так-же судя по отзывал шумят вентилятором. В общем только из-за наличия чистой синусоиды на выходе такие инверторы более предпочтительны, уже можно без боязни за свои приборы подключать все что угодно. Так-же если потребители небольшой мощности, то можно питать от таких инверторов постоянно. Есть модели небольших размеров мощностью до 6кВт, плюс с дополнительными функциями (например переключение с электросети на АКБ и обратно).Но все-таки эти инверторы, особенно маленькие и маломощные созданы не для постоянного использования, при долговременной работе тоже греются прилично. Но это уже лучше и в принципе можно что-то подобрать для постоянной работы и преобразования энергии от аккумуляторов в 220 вольт. Защита по входу и выходу обычно имеется, но в холостую как говорят тоже потребляют свои 0,2-0,6 Ампер что не очень хорошо если инвертор работает 24часа в сутки. Цена начинается от 100$, хотя если совсем слабенькие - ватт на 150-300, то можно найти и по-дешевле. Ниже фото таких инверторов.
>
Инверторы для автономных систем небольшой мощности
Многие производители так-же выпускают инверторы именно для постоянного использования в бесперебойных и ветро-солнечных системах. Если нет денег на дорогое, или нужна небольшая мощность то вполне можно найти приемлемые устройства по цене, качеству и отзывам. Такие инверторы выпускают в том числе и в России, и качество вроде по крайней мере не хуже китайских, но отзывы попадаются разные. Хочется отметить что кроме стандартной защиты от перегрузок и короткого замыкания есть в таких инверторах функция "Спящий режим". Когда в розетках нет потребителей, то инвертор из активного режима переходит в режим ожидания, и внутренний преобразователь отключается, энергия тратится лишь на проверку не подключили ли потребители, и если обнаружит, то запускается и начинает работать. В спящем режиме обычно ток потребления не более 50мА.Такие инверторы как правило гораздо тяжелее и больше в размерах, имеют большие вентиляторы обдува, чтобы при достаточном охлаждении не сильно шуметь, и вентиляторы не работают если инвертор не нагревается, хотя тут на сколько мне известно все по разному. Судя по отзывам даже инверторы небольшой мощности запускают и питают абсолютно все, и даже мощный электроинструмент, и электродвигатели асинхронные, которые на старте потребляют в два раза больше своего номинального потребления. Обычно это и указано - что инверторы кратковременно могут обеспечивать двойную мощность, именно для старта всяких электро-двигателей. Ниже на фото для примера парочка таких инверторов.
>
Мощные инверторы для автономных систем
Мощные инверторы как правило специально созданы для автономного и круглосуточного питания дома от аккумуляторных батарей. Часто в наборе функций присутствует возможность настроить пороги отключения инвертора, например устанавливать нижний порог отключения, чтобы глубоко не разряжать аккумуляторы. Так-же есть например такая функция переключения с инвертора на электросеть и обратно, например когда разрядились аккумуляторы, то все переключается на электросеть, а как зарядятся то снова на питание от АКБ. Но так-же есть и отдельные приставки позволяющие это реализовать.Защита и спящий режим конечно присутствуют в основном во всех таких инверторах. Цены тут варьируются очень сильно и все зависит от требуемой мощности и дополнительного функционала, так-же зависит от бренда. Некоторые модели умеют практически все, могут работать совместно с электросетью, и даже отдавать энергию в электросеть, могут заряжать сами аккумуляторы от солнечных батарей или электросети. Цены тут наверное от 250$ и вполне могут доходить до 1000$ и более, все зависит от потребностей. Такие инверторы можно найти на любой стандартное напряжение начиная от 12/220вольт и заканчивая 380dc/220ac, а вообще есть на все стандартные номиналы 12,24,36,48,60,96, и т.д. На фото подобные инверторы.
>
Бесперебойные инверторные комплексы
Так называемые "Безперебойники" эти устройства подобны компьютерным бесперебойникам и тоже когда преподает электросеть переключаются на внутренний аккумулятор. Но здесь все в серьезных масштабах, это как говорится устройство все в одном. Выглядят такие устройства как небольшие шкафы или закрытые блоки. В них есть практически все что может потребоваться, например внутренний контроллер и зарядное устройство для зарядки аккумуляторов от электросети, солнечных батарей, бензо-дизель-генераторов. Так-же есть функции для авто-запуска топливных генераторов. Плюс как правило можно все это настраивать по своему желанию и есть все данные по расходу и учету электроэнергии.Такие бесперебойные системы могут работать совместно с электросетью, могут синхронизироваться с ней по частоте, увеличивать мощность. Так-же даже когда сеть пропадет, то в доме не отключится ничего, вы этого просто не заметите, так-как инвертор синхронизирован с сетью и не надо времени на его включение и переключение питания потребителей на него. В общем это законченное устройство, в котором предусмотрено почти все, но функционала конечно подбирается исходя из конкретных условий и другова оборудования, которое требуется питать или совместно с ним работать. Такие безперебойники делаются на заказ под конкретные цели покупателя и могут быть на любую мощность и емкость аккумуляторов.
Такие бесперебойные автономные системы устанавливают как резервные системы электрробеспечения, чтобы полноценно питать электроэнергией крупные объекты и даже целые производства. Или для полноценного энергообеспечения домов от ветряных, солнечных, или дизельных генераторов электроэнергии. На фото пример таких бесперебойных систем.
>
Вот наверное все что я хотел описать, вообще хочу сказать что конечно все это очень дорого, но как говорят альтернативы у альтернативы нет. Тут или вкладывать большие средства надо, и потом все это хозяйство обслуживать и поддерживать в работоспособном состоянии. Или все-таки решать проблемы и подключаться к электросети, которую за вас уже обслуживают поставщики этой энергии и ее обслуживание это их проблемы. Ну можно найти некий баланс между потребностями и ценой всего этого, по этому пути и идут в основном. То-есть оптимизируют и уменьшают энергопотребление до минимума, уменьшая и цену всего и вся на этом пути, и отказываются от многих мощных потребителей, заменяя их другое, или устанавливая более слабое.
Например переходя на свое автономное электричество можно оптимизировать освещение, перейти на экономичные светодиодные лампочки и сделать более слабое освещение. Отказаться от всяких микроволновок и электро чайников и например использовать газ или твердотопливные печи (на дровах, угле). Уменьшить мощность насосов и расход воды если у вас своя скважина. Вариантов множество и если подумать то потребление можно значительно уменьшить, но все зависит конечно от образа жизни и потребностей.
e-veterok.ru
Сварочный инвертор своими руками: схемы, характеристики
У большего количества сварочных аппаратов установлены инверторные схемы, где в роли силовых переключателей применяются полевые транзисторы. Такая схема позволяет снизить вес и размеры установки. Сегодня, воспользовавшись широким ассортиментом, в магазине можно приобрести сварочный аппарат, однако он, скорее всего, будет иметь принцип действия, который походит на тот, что есть у остальных.
Схема устройства сварочного инвертора.
Для того чтобы сделать сварочный инвертор самостоятельно, а также в случае необходимости его ремонта следует ознакомиться с его устройством.
Характеристики будущего сварочного инвертора
Установка должна иметь в составе некоторые элементы, среди них:
- драйвер силовых ключей;
- силовая составляющая;
- блок питания.
Сварочный инвертор, самостоятельное изготовление которого будет описано ниже, станет обладать следующими характеристиками:
- ток сварки может достигать показателя в 250 А;
- стандартное напряжение сети равно 220 В;
- наивысший потребляемый ток — 32 А.
С помощью такой установки можно будет работать посредством электрода, диаметр которого равен 5 мм, при этом длина дуги может достигать 1 см. Производительность аппарата не станет уступать тем, что можно приобрести в магазине.
Технология изготовления сварочного инвертора
Рисунок 1. Схема блока питания инвертора.
На рис. 1 содержится схема блока питания установки, которая должна помочь мастерам, намеревающимся осуществить работы самостоятельно.
Для того чтобы добиться уравновешивания показателя напряжения, следует делать обмотки на ширину каркаса. В общем их количество должно быть ограничено четырьмя:
- первичка — ПЭВ 0,3 мм, 100 оборотов;
- вторичка (2) — ПЭВ 1 мм, 15 оборотов;
- вторичка (3) — ПЭВ 0,2 мм, 15 оборотов;
- вторичка (4) — ПЭВ 0,3 мм, 20 оборотов.
Устанавливать плату, на которой станет крепиться блок питания, рекомендуется отдельно.
От силовой составляющей она отделяется стальным листом, который крепится к корпусу.
Проводники, имеющие цель, выраженную в управлении затворками, следует припаивать максимально приближенно к транзисторам, их предстоит скрутить между собой, чтобы они образовывали пары. Сечение не критично, но длине проводников не стоит придавать показатель больше 150 мм.
При изготовлении инверторов своими руками следует использовать схемы. Одна из них, с изображением силовой части, содержится на рис. 2. Блок (рис. 3) в подобной установке представлен обычным флайбэком. Первичку трансформаторного блока следует защитить экранирующей обмоткой, выполненной из того же провода.
Рисунок 2. Схема силовой части инвертора.
При этом уложенные витки должны полностью перекрывать первичку, а их направление должно совпадать. В пространство между ними следует уложить изоляцию из малярного скотча, последний из которых можно заменить лакотканью.
Для обустройства блока питания следует подобрать сопротивление, чтобы напряжение, подаваемое на питание реле, было эквивалентно показателю в пределах от 20 до 25 В.
Схема, представленная выше, отображает все характеристики силовой части. Наиболее приоритетно для входных выпрямителей подобрать качественные радиаторные составляющие. Отлично подойдут те, что монтировались в старых компьютерах, которые функционировали на основе процессоров Pentium 4 или Alton 64. Приобрести их на вторичном рынке есть возможность за символичную стоимость.
Схемы управления описываемых установок имеют термический датчик в единственном экземпляре. Его следует располагать во внутреннем пространстве корпуса радиатора, температура нагревания которого является наивысшей.
Для того чтобы изготовить блок управления, следует приобрести ШИМ-контроллер. Он работает только от одного канал регулирования, посредством которого осуществляется корректировка тока в дуге. Схема сварочного инвертора позволяет определить расположение конденсатора C1, который станет определять напряжение ШИМ, от последней характеристики зависит величина тока при осуществлении сварки.
Инструменты и материалы
Рисунок 3. Схема блока питания инвертора.
Для проведения процесса изготовления сварочных инверторов своими руками предстоит подготовить:
- малярный скотч;
- ШИМ-контроллер;
- системный блок старого ПК.
В зависимости от схемы, которая будет использоваться в работе, можно использовать и иные составляющие для проведения работ.
Альтернативный вариант изготовления инвертора
Для изготовления сварочного инвертора своими руками нужно использовать медную полоску в 40 мм, толщина которой равна 0,3 мм, с ее помощью следует сделать намотку. В роли термопрослойки необходимо применить бумагу от кассового аппарата. Можно использовать и другую, которая имеет схожие характеристики, в качестве единственного требования к этой составляющей обмотки выступает прочность материала. Стоит учесть, что в процессе работы аппарата бумага станет темнеть, однако это никак не повлияет на ее технические и прочностные характеристики.
Намотку толстым проводом производить нельзя, несмотря на то, что некоторые мастера делают именно так.
Это требование обусловлено тем, что подобное может выступить в качестве причины перегрева трансформатора. Вторичка может быть обустроена из 3 полос меди, отделить которые можно фторопластовой прослойкой. В этом случае тоже используется качественная прочная бумага.
Трансформаторы сварочных инверторов дополняют вентиляторами, так как обмотка станет греться в любом случае. Допустимо использовать кулер из системного блока на 220 В. Достаточно будет снабдить инвертор 6 вентиляторами, половину из которых следует направить прямо на обмотку мотора. Недопустимо забывать о заборщиках воздуха, необходимо монтировать их напротив вентиляторов, это позволит исключить препятствие забору в нужном количестве.
Схема сварочного трансформатора.
Далее конструкцию инвертора нужно снабдить силовым косым мостом на двух радиаторах. При этом верхняя часть должна располагаться на одном конце, тогда как нижняя может быть укреплена посредством слюдяной прокладки на оставшийся мост. Выводы диодов нужно расположить навстречу транзисторам. Плата должна содержать 14 конденсаторов по 0,15 мк и 630 В, их наличие необходимо для понижения резонансных выбросов.
Для обеспечения наименьших потерь IGBT следует монтировать в цепочку снабберы, которые будут снабжаться конденсаторами. Использовать рекомендуется исключительно качественные устройства, что касается даже простейшего инвертора. В качестве оптимального варианта можно использовать модель СВВ81. Несмотря на то что IGBT открывается в более короткие сроки, обратный процесс предполагает гораздо большой период.
Даже если при изготовлении вы будете использовать схемы сварочных инверторов и произведете работу правильно, это не значит, что без труда удастся настроить аппарат на последнем этапе. Первоначально предстоит подать питание на ШИМ, отметка должна соответствовать 15 В, вместе с этим предстоит подать разряд на кулер, это позволит запустить систему охлаждения, при этом нужно проанализировать синхронность.
Необходимо проверить, стартовало ли функционирование реле замыкания резистора инвертора, что произойдет максимально через 8 секунд подключения платы ШИМ.
Необходимо проверить и плату, следует идентифицировать прямоугольные импульсы после того, как сработает реле. Затем подается питание на мост, что позволит удостовериться в его исправности, при этом стоит выставить холостой ход.
Сварочный инвертор своими руками можно изготавливать, используя разные схемы, инструкции и чертежи, однако стоит проверить, правильно ли монтированы фазы трансформатора. Осуществить это можно с использованием лучевых осциллографов. Первый луч нужно кинуть на первичную обмотку, другой — на вторичную. При этом напряжение не должно прыгать больше 330 В на нижнем эмиттере. Для того чтобы определить рабочую частоту аппарата, следует понижать частоту ШИМ до момента, пока на нижнем IGBT не покажется загиб. Полученное значение нужно отметить, после предстоит разделить число на 2, прибавить частоту перенасыщения.
После проведения всех работ рекомендуется проверить, есть ли шум на фазах трансформатора. Если он присутствует, в этом случае следует проверить полярность, т.к. достаточно легко совершить ошибку.
Подачу проверочного питания на мост следует осуществить посредством любого бытового прибора, рекомендовано при этом 2200 Вт. В качестве наиболее подходящего варианта прибора выступит электрический чайник. Важно помнить, что мосты драйвера следует располагать под радиатором над IGBT, однако не нужно устанавливать их ближе чем на 3 см к резисторам. Проводники, соединяющие оптроны и ШИМ, не рекомендуется располагать вблизи источника помех, они должны быть короткими.
На этом этапе можно считать, что инверторная сварка готова, теперь можно переходить к полевым испытаниям, после которых удастся получить результаты, позволяющие понять, требуются ли дальнейшие корректировки.
moyasvarka.ru
Инверторы и блоки бесперебойного питания.
Инвертор – это крайне полезная штука для тех, кто не привык жертвовать своим комфортом, даже находясь за пределами городской черты со всеми ее коммунальными благами. Допустим, вы уже установили в вашем загородном доме систему автономного или резервного энергоснабжения, однако для того, чтобы вас и за городом продолжали окружать и радовать столь привычные и милые сердцу телевизор, холодильник или акустическая система – этого мало.
Для нормальной работы всех этих электрических благ цивилизации, фотоэлектрическую систему необходимо дополнить инвертором – устройством, которое занимается тем, что преобразует постоянный ток в переменный, попутно приводя его в соответствие к действующему в Российской Федерации стандарту – 220 вольт при 50 Гц.
Инверторов на российском рынке представлено великое множество, однако все их принципиальные отличия друг от друга можно свести всего-навсего к двум пунктам. Итак, устройства отличаются по форме, и по содержанию. Что касается формы, инвертор может быть просто инвертором, а если в него встроено устройство для обеспечения зарядки аккумуляторов от сети, а так же блок слежения за наличием и качеством напряжения, то это уже блок бесперебойного питания. При отключении электроэнергии устройство автоматически подает в нагрузку питание от аккумуляторных батарей.
Но куда важнее, как нам кажется, другая характеристика. Содержательное отличие между инверторами заключается, скажем так, в качестве их работы. Самые совершенные модели выдают «чистый синус» - максимально приближенную к правильной синусоиде форму напряжения. Модели попроще и подешевле ограничиваются тем, что способны лишь на «квазисинус» - форма напряжения которого ступенчатая, прямоугольная и напоминает кривую синуса только при очень сильной расфокусировке зрения.
Если чистый синус так хорош, а приведенный синус столь неидеален, то почему до сих пор существуют два типа инверторов, почему цивилизованный мир не отказался от прямых углов в пользу плавных линий? Да потому что идеально синусоидальный инвертор стоит как минимум раза в два дороже своего менее продвинутого коллеги.
Если дефицита денежных знаков не наблюдается, то можно смело покупать «чистый синус» и больше уже ни о чем не беспокоиться, поскольку такое устройство в состоянии обеспечить работу любого потребителя, питающегося переменным током. Если же вопрос цены все-таки актуален, то, прежде всего, нужно определиться с тем, что будет включаться в розетки. Если мы обещаем себе, что кроме осветительных и нагревательных приборов использовать ничего не будем, то тратить лишние деньги не имеет решительно никакого смысла. В противном случае – рисковать не стоит.
Дело в том, что современное электрическое оборудование чувствительно к форме напряжения. Использование приведенного синуса для питания тех же холодильников, насосов и стиральных машин неминуемо негативно отразится на сроке их службы. Высококачественная аудио-видео техника так же куда больше обрадуется правильному синусу, чем прямым углам и ступенькам. Так что если вы не аскет и не пофигист, то во имя сохранности электрооборудования вашего загородного дома, мы бы не рекомендовали экономить на инверторе. С электричеством шутки плохи.
В остальном преобразователи напряжения отличаются мощностными характеристиками (режимы: номинал, перегрузка, пусковой), коэффициентом полезного действия и показателями надежности.
Наша компания предлагает своим клиентам очень широкий выбор инверторов сразу нескольких производителей. Чтобы не потеряться в этом многообразии, мы считаем своим долгом сказать хотя бы несколько слов о каждом товаре. Начнем же наш разговор с продукции голландской компании TBS Electronics.
Основная отличительная особенность инверторов и блоков бесперебойного питания этой фирмы заключается в том, что, не смотря ни на какие модные тенденции и ставшие уже привычными стремления коммерсантов увеличить нормы прибыли за счет использования более дешевой рабочей силы, производственные мощности компании TBS Electronics по-прежнему располагаются в Европе. А именно: в Бельгии и Нидерландах. Видимо, во многом из-за этого изделия данного производителя выгодно отличаются очень высоким качеством на фоне сонма азиатских конкурентов.
Мы предлагаем нашим клиентам обратить пристальное внимание на следующие модели TBS Electronics.
Семейство профессиональных синусных инверторов Powersine (модели PS600-12, PS800-24, PS1000-12, PS1400-24, PS1600-12). Данные устройства могут запитать любое электронное оборудование, даже самое привередливое. Высокопрочный корпус из качественной стали и многократно проверенная электронная начинка дают гарантию стабильной и надежной эксплуатации даже в самых сложных условиях. Область применения: небольшие и средние нагрузки – компьютерные системы, системы контроля и автоматики, охранные системы, котлы отопления, насосы, аквариумы и многое другое. Особенности: высокие показатели пиковой мощности, хороший КПД, потрясающая надежность.
Семейство профессиональных синусных инверторов со встроенными зарядными устройствами Powersine-COMBI (модели PSCombi1600-12-60, PSCombi1800-24-30) представляют собой тандем из уже описанного выше устройства Powersine и мощного профессионального зарядного устройства, которое в состоянии корректно работать с любыми типами аккумуляторных батарей. Таким образом, Powersine-COMBI в общем и целом повторяют достоинства и преимущества инверторов серии Powersine. Они могут запитать любое электронное оборудование, даже самое привередливое. Высокопрочный корпус из качественной стали и многократно проверенная электронная начинка дают гарантию стабильной и надежной эксплуатации даже в самых сложных условиях. Область применения: средние нагрузки – компьютерные системы, системы контроля и автоматики, охранные системы, котлы отопления, насосы и многое другое. Особенности: наличие функции кратковременной поддержки сети или генератора, что очень полезно, когда требуется включить относительно мощный потребитель электроэнергии в условиях либо слабой сети, либо слабом генераторе. Высокие показатели пиковой мощности, возможность дистанционного управления, хороший КПД, потрясающая надежность.
Еще один европейский производитель давно и заслуженно пользующийся уважением в качестве изготовителя широчайшей номенклатуры силовой электроники высочайшего качества – компания Steca из Германии, так же сохранившая свои мощности в старушке Европе.
Мы предлагаем познакомиться с возможностями инверторов Steca Solarix PI 550 и Steca Solarix PI 1100, поскольку считаем характеристики данных устройств максимально адекватными их цене. Они предназначены для обеспечения электропитанием малой и средней нагрузки, а одной из основных особенностей этих инверторов помимо их высокой надежности, являются феноменальные показатели пускового режима (пиковая мощность). При уровне номинального напряжения в 550 вольт-ампер, в режиме пиковой мощности в течение 5 секунд устройство может выдавать 1500 вольт-ампер (3000 вольт-ампер для модели PI 1100). Кроме того, необходимо сказать о высоком КПД и крайне низком собственном потреблении.
Еще одна интересная особенность, дающая определенные преимущества перед конкурентами – для достижения большей мощности допускается параллельное подключение двух и более устройств.
Теперь предлагаем перенестись через Атлантический океан и познакомиться с продукцией компании Xantrex, а точнее с моделями серий XW и SW.
Производимые в Канаде блоки бесперебойного питания Xantrex XW (мощностью от 4000 до 6000 ватт) – являют собой образчик одного из самых продвинутых устройств своего племени, объединяющие в себе высококачественный инвертор, мощное зарядное устройство и очень широкий функционал. Естественно, они выдают чистый синус, но интересны эти ББП не только и не столько этим. Например, Xantrex XW умеет работать не только в автономном режиме, но и в автоматическом взаимодействии с коммунальной сетью. При таком алгоритме работы устройство как бы «подмешивает» энергию, получаемую от альтернативных источников к сети в режиме реального времени, что заметно расширяет лимит мощности потребления. Другие особенности: наличие двух входящих линий переменного тока (коммунальная сеть, генератор), высокий КПД, возможность стыковки до шести устройств, бесшумность, возможность подключения к ПК (для мониторинга и программирования), двукратная пиковая перегрузка.
А вот производство компактных инверторов PROwatt SW компания Xantrex все-таки решила разместить в Китае. Тем не менее, качество продукции удается удерживать на достаточно высоком уровне. Устройство преобразует постоянный ток в переменный с чистым синусом (гармонические искажения составляют не более трех процентов), так что ему можно доверить питание самых привередливых потребителей суммарной мощностью до 2 киловатт. При работе в тандеме с зарядным устройством Xantrex TrueCharge2 инвертор превращается в полноценный блок бесперебойного питания. Особенности: малый вес. Хотя трудно сказать, является ли данное обстоятельство плюсом для силового оборудования.
Переместимся немного южнее (в Соединенные Штаты Америки) и поговорим о компании Outback, точнее о ее продукции, пользующейся заслуженным уважением за высокое качество и безотказность. Начнем же с серии инверторов RADIAN, в которые американские инженеры смогли вложить все свои знания и наработки. В результате получилось практически идеальное устройство. На российском рынке серия представлена моделью GS7048, мощность которой составляет 7 кВт. Мало? Благодаря возможности параллельного подключения до 10 устройств, допускается построение системы мощностью до 70 кВт, что уже более чем серьезно. Как и блоки бесперебойного питания Xantrex XW инверторы серии RADIAN при необходимости могут расширять лимит мощности потребления, а кроме того, умеют возвращать электроэнергию во внешнюю сеть. Другие особенности: прочный корпус из нержавейки с облицовкой из оцинкованной стали, две входные линии переменного тока.
Серия блоков бесперебойного питания OBX преподносится производителем, как усиленная и чуть ли не «военная». Впрочем, стоит признать, что устройства данной серии действительно способны работать в очень сложных условиях. Особый подход к спаиванию и монтажу печатных плат, многочисленные лабораторные и натурные испытания, а так же строжайший контроль качества позволили добиться потрясающей надежности устройства, которое не напугать ни вибрациями, ни высокой влажностью, ни агрессивной воздушной средой. Особенности: напряжение питания 24 вольта, более высокая по сравнению с «гражданскими» моделями цена.
Блоки бесперебойного питания OutBack FX имеют герметичное исполнение. Алюминиевый корпус обеспечивает надежную защиту от пыли, влаги, коррозии и проникновения в устройство насекомых, вместе с тем, излишне не утяжеляя конструкцию. Благодаря вышеописанным качествам устройства FX серии могут трудиться в самых жестких климатических условиях в широком диапазоне рабочих температур (от – 40 до + 60 градусов по Цельсию). Устройства надежны и неприхотливы, не предъявляют повышенных требований к качеству внешней сети, не подлежат периодическому техническому обслуживанию и осмотрам. Как и любые другие источники бесперебойного питания при исчезновении напряжения во внешней сети устройства серии FX переходят на питание нагрузки от аккумуляторных батарей. Ничего нового в этом нет. Фишка в том, насколько быстро они это делают: всего за 17 миллисекунд!
Довольно часто мы говорим о «соотношении цены и качества». В случае с вентилируемыми блоками бесперебойного питания серии VFX можно не упоминать качество (оно априори на высоте), и ограничиться разговором о соотношении цены и мощности. Так вот по этому показателю данные устройства являются лучшими в модельной линейке компании Outback, что в полной мере объясняет их высокую популярность на мировых рынках. Комплексные источники бесперебойного питания OutBack VFX являются вентилируемыми версиями устройств серии FX. Принудительный обдув трансформаторов позволил заметно увеличить мощность устройств (до 3 кВт). Путем параллельного подключения изделий можно увеличить мощность системы до 30 кВт (соответственно, допускается одновременное использование до 10 устройств). Ко всему прочему они еще и бесшумны. Особенности: в комплект поставки входит многоразовый воздушный фильтр, возможность работы, как в резервном, так и буферном режимах, чистый синус, байпас.
Что касается нашей страны, то наиболее интересной как по своим характеристикам, так и по цене для нас являются модели серии GVFX. Эти вентилируемые блоки бесперебойного питания привлекательны не только хорошим соотношением «цена / мощность», но и способностью синхронной работы с внешней 220-вольтовой сетью в режиме увеличения выделенной мощности. Для России это крайне актуально, поскольку вне более-менее крупных населенных пунктов мы постоянно сталкиваемся с достаточно жесткими лимитами мощности, выделяемыми для загородных домов и коттеджей. В этом смысле использование ББП GVFX более чем актуально. В периоды пиковой нагрузки они будут поддерживать сеть, ночью (равно как и в любое время, когда потребление электроэнергии минимально) – восстанавливать резервы аккумуляторных батарей. Особенность: способность отдавать излишки энергии, полученные от альтернативных источников в сеть.
GTFX –еще одна серия герметичных устройств компании Outback. Данные блоки бесперебойного питания неприхотливы, непривередливы к месту установки и потрясающе надежны. Они умеют работать в режиме увеличения выделенной мощности, что в наших широтах полезно, и возвращать излишки электроэнергии обратно в сеть, что, по крайней мере пока, в России бесполезно. Насколько нам известно, ни правительство, ни энергетики не заинтересованы в нарушении установившегося на рынке монополистического статус-кво и не имеют планов по приобретению электроэнергии у частных лиц, хотя в Европе это уже давно в порядке вещей. Как и каждая другая серия, GTFX представлена моделями трех напряжений (12, 24 и 48 вольт), так что вам предоставляется возможность наиболее оптимально скомпоновать вашу сеть.
Инверторы серии GFX – этокомпактные, недорогие, но вместе с тем герметичные и крайне неприхотливые устройства, рассчитанные на нагрузку сравнительно небольшой мощности (от 1300 до 1400 ватт). Для загородного дома или коттеджа, этого может быть и мало, но для небольшого дачного домика или избушки лесника и прочих труднодоступных объектов, где потребление электроэнергии крайне скромное и крайне несистематическое – подойдет в самый раз. Мощности устройства вполне достаточно для питания автономного узла связи, необслуживаемой метеостанции, холодильника телевизора и нескольких лампочек. Кроме того, инверторы GFX серии имеют функцию поддержки сети при пуске мощных нагрузок.
Как следует из названия, серия инверторов MOBILE специально создана для установки на самые разнообразные объекты, перемещающиеся в пространстве - автомобили, дома на колесах, катера и яхты. Американские инженеры заранее позаботились о том, чтобы установка этих устройств была возможна абсолютно в любом месте и в любом положении. Соответственно в зависимости от предъявляемых вами требований остается выбрать лишь герметичную или вентилируемую модель. В остальном показатели надежности и функционал устройств данной серии идентичны. Особенности: возможность подключения бортовой сети к внешнему источнику питания (в кемпинге или у пирса в порту) как для подзарядки аккумуляторов, так и для полного и постоянного обеспечения электроэнергией вашего транспортного средства в период бездействия оного.
Но вернемся в Европу, в самое ее сердце – в Швейцарию. Здесь работает основанная в 1987 году компания Studer Innotec SA, которая, к слову до сих пор принадлежит Рональду Штудеру – человеку, который стоит у ее руля с первого дня. За 25 лет существования фирмы ее инженеры добились непревзойденных результатов в сфере фотовольтаики и систем резервного и автономного электроснабжения. В результате компания Studer Innotec SA в настоящее время производит наиболее совершенные с технической и функциональной точек зрения инверторы и блоки бесперебойного питания. Как известно, дешево хорошо не бывает, однако, даже не смотря на более высокую по сравнению со своими конкурентами цену, продукция швейцарской компании находит стабильно хороший спрос по всему миру. Красноречивая иллюстрация: 95 процентов от общего объема выпускаемой продукции уходит на экспорт.
Компания Studer Innotec SA предлагает широкую номенклатуру инверторов и блоков бесперебойного питания. Мы в свою очередь предлагаем нашим клиентам обратить пристальное внимание на ББП Xtender, обладающие исключительной надежностью и фантастическим количеством сервисных функций (более пяти сотен пользовательских настроек), что делает их непревзойденно гибкими в использовании.
Естественно, устройства такого класса при трансформации постоянного тока в переменный выдают чистый синус. Функционал максимально широк: преобразование напряжение, зарядка аккумуляторных батарей, поддержка сети для нивелирования пиковых нагрузок, возможно подключение нескольких устройств как для увеличения мощностных характеристик, так и для организации трехфазной сети (при параллельном соединении числа инверторов, кратном трем), наличие разнообразных внешних устройств, позволяющих расширить коммуникативные и сервисные функции устройств. Кроме того, имеется возможность удаленного мониторинга и управления по беспроводным каналам связи. Максимальное количество блоков бесперебойного питания Xtender, объединенных в одной системе, может достигать 9 штук. Еще одна интересная особенность: производитель предусмотрел в целях повышения показателя выходной мощности возможность тандемного использования ББП Xtender практически с любым уже функционирующим с системе инвертором. Прочие особенности: способность выдержать трехкратные перегрузки (в течение пяти секунд), крайне высокий коэффициент полезного действия (до 96 процентов), пятилетняя (!) гарантия производителя.
Семейство блоков бесперебойного питания Xtender представлено тремя моделями: XTH, XTM и XTS. Первая – наиболее мощная и максимально «нафаршированная», вторая и третья – обладают более скромными возможностями (ряд функций отдан на откуп дополнительным внешним устройствам). Модель XTS, соответствующая классу защиты IP54 считается «всепогодной» и может быть установлена под открытым небом.
Для тех, кто не подключает и не планирует в будущем подключать к своей резервной или автономной системе энергоснабжения чувствительное электрооборудования, насосы и электромоторы, мы рекомендуем обратить внимание на продукцию компании Mobilen, производственные мощности которой находятся на Тайване. Да устройства данной марки в процессе преобразования постоянного тока в переменный выдают модифицированный синус, но в пользу их приобретения говорит привлекательная цена и неплохое качество исполнения.
Компания Mobilen присутствует на Российском рынке с 2002 года и довольно хорошо известна покупателям. Она предлагает широкий ассортимент инверторов и блоков бесперебойного питания в мощностном диапазоне от 150 до 5000 ватт. Среди них есть как переносные, так и стационарные устройства. Производитель заявляет о ряде сильных сторон своей продукции, в том числе о: ручной сборке и низком проценте заводского брака. Мы же со своей стороны считаем необходимым отметить достаточно средние показатели коэффициента полезного действия устройств данной марки – в среднем от 85 до 90 процентов.
А что же отечественные производители, которых нам так часто рекомендуют поддерживать? Наш опыт работы, основанный на отзывах многих клиентов, с прискорбием заставляет признать, что качество отечественной продукции, равно как и силового оборудования, произведенного в Поднебесной, к сожалению, оставляет желать лучшего. Слишком уж много возвратов. Тем не менее, мы искренне надеемся, что учитывая растущую популярность данного направления электроэнергетики, и в нашей стране будет налажен выпуск современного, надежного, полностью конкурентоспособного как по качеству, так и по цене оборудования. Благо за положительными примерами далеко ходить не нужно. Ведь налажен же в России выпуск вполне современных, высококачественных солнечных панелей.
solarcrown.ru
Инвертор плюс генератор » Valley of Winds
Несмотря на 80 лет электрификации всей страны, коммунизм добрался не до всех закоулков. Даже в Московской области есть еще нетронутые уголки, где нет электросети. Чем более нетронуто и «экологично» место, тем больше шансов, что электричество еще-не-подвели, подведут-но-через-год, не-подведут-никогда …
Причин почему «нет тока» много, способ же решения обычно один — дизельгенератор. И почему-то сложилось убеждение, что дизель-генераторы и инверторы 220 — конкуренты и враги.
Автономное электроснабжение
Конечно, продвинутые ценители независимой альтернативной энергетики знают, что инверторы 12 220 — это основа и сердце систем автономного электроснабжения на основе солнечных батарей и ветрогенераторов.
Но поклонникам традиционных технологий «внутреннего сгорания», ценящим надежность и всепогодность 1000-литрового бака мазута, редкий продавец генератора предложит дополнить любимый дизель еще и «конкурирующим» устройством — инвертором 220.
На самом деле инвертор 220 отлично работает в паре с генератором. Генератор и инвертор питают дом по очереди, что снижает расход топлива в 3-5 раз.
Инвертор автоматически запускает генератор для заряда батарей и остановливает, когда аккумуляторы полностью заряжены. Система из инвертора с генератором работает в постоянном циклическом режиме: питание нагрузок – заряд от генератора. В зависимости от емкости батареи и среднечасовой мощности потребления нагрузок цикл заряд-разряд может быть раз в сутки или двое. При этом в инверторе можно настроить периоды «тихого времени суток», когда работа генератора нежелательна. Самый типовой вариант — запрет на вечерние и ночные часы.
Преимущества совмещения генератора и инвертора в одну систему автономного электроснабжения коттеджа очевидны:
- большую часть суток генератор не работает и можно наслаждаться тишиной
- генератору не приходится работать в нештатном и вредном режиме недостаточной нагрузки (в часы низкого энергопотребления питание идет от инвертора)
- увеличиваются интервалы заправки бака и техобслуживания генератора.
Дополнительный плюс инверторных систем производства OutBack Power System — модульность и масштабируемость системы автономного питания с инвертором.
Не обязательно сразу покупать инвертор на всю мощность коттеджа, потому что, в отличие от генератора (который можно только поменять), мощность инвертора OutBack можно наращивать.
Для начала можно установить систему автономного электроснабжения в минимальном исполнении и настроить работу от инвертора только для часов меньшей нагрузки. Дальше систему автономного электроснабжения можно наращивать. Причем нарастить можно не только мощность — модулями-инверторами по 3 кВт, но и автономность — подключив к инвертору солнечные панели или ветрогенераторы.
Схема реализации такой системы электроснабжения, сочетающей полную автономность альтернативных источников с надежностью традиционной электростанции на двигателе внутреннего сгорания — на рисунке ниже. Единственный минус этой системы — стоимость. Но независимость никогда не была дешевой.
Схема автономного электроснабжения коттеджа
вверх
Резервное бесперебойное питание
Совместное использование инвертора и генератора выгодно и в системах бесперебойного питания дома, подключенного к электросети.
Инвертор 220 — более выгодное решение, чем генератор, если отключения не слишком долгие — до 10-16 часов (максимум — до 24). Потому что, с учетом низкого энергопотребления в ночное время, для суточного отключения размер комплекта аккумуляторов еще удастся сохранить в пределах разумного (подробнее о расчете времени можно прочитать здесь).
Но если отключения длятся сутками — без генератора не обойтись.
Система бесперебойного питания может использовать газовые, бензиновые и дизель генераторы как зарядку батарей. Схема работы та же, что и для полностью автономной системы. Когда аккумуляторы садятся, инвертор 220 сам включает генератор. Дом переходит на питание от генератора, который одновременно должен заряжать АКБ (нельзя держать их полностью разряженными более суток, иначе рабочие характеристики ухудшатся).
Генератор должен быть достаточно мощным: мощность генератора = мощность нагрузок + мощность зарядного устройства.
Чтобы зарядить большой объем АКБ, инвертор отбирает из сети переменного тока довольно значительную мощность. Каждый 3 кВт-ный модуль инвертора OutBack может использовать для заряда режим с отбираемой мощностью до 2 кВт. Поэтому, если Если мы ставим инвертор номиналом 3-6 кВт, значит предполагаем, что в доме может возникнуть совокупная нагрузка такой мощности. Если одновременно используется зарядное устройство, то мощность генератора должна быть не менее 6-8 кВт, потому что наши типовые системы 3-6 кВт с 4-8 АКБ настроены на заряд АКБ с мощностью около 2 кВт.
Если мощности генератора хватает и на питание нагрузки, и на заряд АКБ, то после заряда батареи он выключится до следующего цикла. Такие циклы могут продолжаться до окончания горючего в баке генератора.
Когда есть только маломощный генератор (например 3 кВт), можно использовать схему единичного цикла. После разряда аккумуляторов инвертор включает генератор, но вся мощность генератора передается только на нагрузки, а батарея не заряжается. В таком случае при длительном отключении сети сначала будут использован запас энергии АКБ инвертора, а после этого оставшееся время до появления сети дом будет питаться только от генератора.
