Как выбирать сверла по металлу? Сверл или сверел


Как правильно сверел или сверл

Сверлим правильно: виды дрелей и типы сверл

В каждом доме нужно и фото в рамке повесить, и мебель разобрать, поэтому дрель – незаменимый инструмент у любого хозяина. Как мы знаем, дрель – это инструмент, позволяющий с помощью крутящего/ударного момента получить отверстия в плотном материале: дереве, бетоне, кирпиче и пр. Рассмотрим виды дрелей, а также поговорим о типах сверл.

Виды дрелей

На полках магазинов представлено большое разнообразие дрелей, как проводных, так и беспроводных. Если не знаете, какую дрель выбрать, исходите из того, что проводной дрели мощностью 300-500 Вт вам будет достаточно для несложной работы по дому – сверления отверстий и вкручивания шурупов.

Плюсы аккумуляторной дрели в том, что она не будет сковывать ваших движений, так как розетка ей необходима лишь  для подзарядки. Однако из-за аккумулятора вес такого инструмента не маленький. Дрели классифицируются по различным признакам – классу мощности, размеру насадок, но чаще всего популярностью пользуются беспроводная дрель или комбинированный шуруповерт, работающий как от сети, так и от аккумулятора. На отечественном рынке представлены и другие виды:

Дрель-шуруповерт – возможность регулирования скорости позволяет агрегату работать и как универсальная дрель, и как шуруповерт. Уменьшая или увеличивая скорость, при необходимости, мастер получает больше свободы в управлении процессом.

Ударный шуруповерт – данный инструмент разработан специально для закручивания винтов, он оснащен встроенным ударным механизмом, который позволяет получить больший крутящий момент, чем обычная дрель или шуруповерт, с меньшими силовыми затратами.

Читайте также:  Как выбрать строительный миксер?

Ударная дрель – отличается устройством движения сверла, у ударной дрели оно может совершать не только вращательные, но и возвратно-поступательные движения. Ввинчивание крепежа в твердые поверхности, такие как бетон или кирпич, нередко подразумевает сверление отверстия, вставку анкера и только после вкручивание болта или крепежа. Отверстия в таких материалах удобнее проделывать тонкостенной алмазной коронкой, закрепленной на ударной дрели с электромеханическим приводом.

На заметку! Существует два варианта для сверления идеальных отверстий в высококачественных изделиях из дерева без отрыва от поверхности. Метод №1 Подложите лист гипсокартона под материал. Выберите подходящее сверло с наконечником и боковой фрезой, например сверло Форстнера или спиральное сверло по дереву. Таким образом сверло будет работать с двумя соединенными кусками дерева как с одним целым.

Метод №2 В случае, когда в точном отверстии нет необходимости, используйте перовое сверло. Начните сверлить и когда почти дойдете до обратной стороны, остановитесь и переверните изделие. Используйте полученное отверстие как ориентир и аккуратно просверлите с обратной стороны.

Посмотрите видео «Выбираем дрель-шуруповерт»

Подбираем нужное сверло: типы сверл

Без хороших сверл не обойтись ни одному хозяину. Стандартный тип сверла спирального типа – его чаще всего вы можете увидеть на полках, подходит для решения большинства задач по ремонту в доме. Однако  разнообразие строительных материалов велико, а выбрав правильное сверло, вы сможете заметно оптимизировать скорость и качество сверления.

Перовое сверло

Этот тип сверла плоский, в виде весла, с двумя режущими кромками по краям по траектории сверления.

Применяется для быстрого бурения отверстий большого диаметра, при грубых работах, таких как сборка каркаса, ремонт сантехники и прочее. Имейте в виду, что при очень быстром сверлении на высокой скорости в отверстии могут остаться осколки.

Зенкер

Этот вид сверла оснащен регулируемым спиральным сверлом, закрепляемым в зенкере стопорным винтом.

Позволяет одновременно просверливать отверстия в дереве и зенкеровать их для вкручивания винтов с утопленной головкой.

Твист

Угол заточки данного сверла может быть от 90 до 150 градусов, наиболее часто можно встретить угол в 118 градусов.

Острые углы отлично подойдут для работы с  мягкими изделиями, а тонкий наконечник можно использовать для сверления твердых материалов, таких как сталь, к примеру (но нужно будет предварительно проделать отверстие в изделии).

Сверло Форстнера

Сверло оснащено  заостренным  наконечником в центре, который  направляет движения, а также радиальными углами, которые сверлят волокна древесины под наклоном по краям и вглубь, что позволяет добиться гладкого отверстия с точным диаметром.

Сверло хорошо подойдет, если мастеру нужно  просверлить точное отверстие с плоским дном в дереве. Использовав это сверло, вы можете сделать канавки по краям деревянного бруса, а также сверлить внахлест.

Сверло по бетону и кирпичу

Имеет долотчатый твердосплавный наконечник для работы с такими материалами, как кирпич, камень либо бетон, в то время как обработанный материал скатывается по желобкам.

Незаменим при монтаже проводки и сантехники в кирпичных, бетонных стенах, а также для бурения направляющих отверстий в бетоне.

Спиральное сверло по дереву

Сверло оснащено заостренным наконечником.

Наконечник сверла проникает в поверхность материала и надежно закрепляет его там, в это время углы бурят отверстие. Как можно понять из названия – подходит для дерева или пластика.

Корончатое сверло

Чашеобразное сверло с повторяющимся набором зубьев.

Предназначено для сверления отверстий большого диаметра или ядер древесины при выполнении разнообразных задач, начиная от сантехнических работ и заканчивая установкой ручек на дверях.

Сверло по стеклу и кафелю

Есть сверла с остроконечным твердосплавным наконечником, есть в виде цилиндра с углами из алмазной крошки.

Применяется для точечного сверления отверстий, например, для крепежа керамики, мрамора, фарфора или зеркал. Незаменимы, если требуется просверлить плитку в ванной комнате под настенные зеркала.

        Поделиться: Сверлим правильно: виды дрелей и типы сверл обновлено: Август 16, 2017 автором: admin

nastroike.com

сверло - это... Что такое сверло?

  • Сверло — Сверло  режущий инструмент, с вращательным движением резания и осевым движением подачи, предназначенный для выполнения отверстий в сплошном слое материала. Свёрла могут также применяться для рассверливания, то есть увеличения уже имеющихся,… …   Википедия

  • сверло — сверло, свёрла, сверла, свёрл, сверлу, свёрлам, сверло, свёрла, сверлом, свёрлами, сверле, свёрлах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • Сверло — режущий инструмент, применяемый: для получения отверстий в различных материалах; а также для обработки (рассверливания) готовых отверстий. Сверло имеет хвостовик, рабочую и режущую части, элементы для отвода стружки. Различают винтовые,… …   Финансовый словарь

  • СВЕРЛО — режущий инструмент для сверления и рассверливания. Наиболее распространено спиральное сверло стержень, режущая часть которого образована двумя режущими, двумя вспомогательными и поперечной кромками; имеет 2 винтовые канавки на рабочей части для… …   Большой Энциклопедический словарь

  • СВЕРЛО — СВЕРЛО, сверла, мн. свёрла, ср. 1. Режущий инструмент, посредством вращения которого делают, провертывают круглые отверстия в дереве или металле (тех.). 2. Жало у некоторых насекомых, просверливающих древесину или кожу растений (спец.). Толковый… …   Толковый словарь Ушакова

  • СВЕРЛО — СВЕРЛО, а, мн. свёрла, свёрл, свёрлам, ср. Режущий вращающийся инструмент для получения отверстий. Спиральное (винтовое) с. Центровочное с. | прил. сверловой, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • сверло — бурав, буравчик, перка, бор Словарь русских синонимов. сверло сущ., кол во синонимов: 12 • бор (21) • бурав …   Словарь синонимов

  • сверло — СВЕРЛО, а, мн свёрла, свёрл, свёрлам, ср Режущий вращающийся инструмент в виде металлического стержня с нарезкой, вставляемый в дрель и т.п. и используемый для получения отверстий. Дрель задрожала в руках Алексея, сверло повело в сторону такая… …   Толковый словарь русских существительных

  • сверло́ — сверло, а; мн. свёрла, свёрл [не свёрел], свёрлам …   Русское словесное ударение

  • Сверло — ср. 1. Режущий инструмент, вращением которого делают круглые отверстия в различных материалах. 2. перен. Жало у некоторых насекомых, просверливающих древесину или кожу растений. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

dic.academic.ru

Как правильно выбирать сверла? Критерии выбора сверл для разных материалов

Ремонт редко может обойтись без дрели, перфоратора, или хотя бы шуруповерта. Чтобы сделать отверстие в стене, большое или маленькое, однозначно нужно взять инструмент и подобрать расходник к нему, а именно бур или сверло. Сейчас наша задача понять, какие бывают сверла, и как их выбрать.

Содержание:

Важно подобрать качество

Хороший расходник дополняет электроинструмент, и помогает раскрыть полную функциональность. Плохой, в свою очередь, только портит прибор и настроение. Поэтому к выбору нужно подходить с полной ответственностью.

На глаз очень тяжело понять, качественное ли сверло у Вас в руках. Но все-таки есть некоторые особенности, которые стоит помнить при выборе.

Чтобы понять какие сверла лучше, нужно понять, какой материал нужно обрабатывать.

Как выбрать бур для сверления бетона?

Так как бетон крепкий материал, к нему требуется отдельный подход. Здесь нужны буры — сверла укрепленной конструкции со специальным наконечником.

Основной рабочий элемент бура – это твердосплавная напайка. Именно она позволяет буру без проблем справляться с бетоном. Если напайка плохо зафиксирована, или криво сидит, то это признак плохого качества, и стоит избегать таких буров.

Если напайка имеет W-подобную форму, это огромный аргумент за покупку именно такого бура. Таким легче центрировать и сверлить.

Спиральные каналы выводят пиль и не дают нагреваться рабочей поверхности, что очень важно, потому обязательно обратите внимание на спираль. Она должна иметь четыре канавки, что обеспечит оптимальный вывод пыли.

Типы хвостовиков буров по бетону

Буры для перфораторов имеют SDS+ или SDS-Max хвостовик, а для дрелей – шестигранный, или цилиндрический. Последний наименее практичный, так как может прокручиваться в патроне дрели, чего не произойдет с шестигранным. Наконечник не должен иметь заусениц или кривых граней – такой бур может застрять в патроне электроинструмента.

Стоит заметить, что буры не подойдут для сверления дерева, металла и керамогранита, не стоит даже пробовать.

Буры предназначены для работы исключительно с ударной дрелью или перфоратором.

Если нужно сверлить стекло и керамику

Бывает и так, что нужно просверлить отверстие в стекле или, например, в кафельной плитке. Так как эти материалы достаточно хрупкие, сверло должно быть соответственно специальное. Есть несколько разновидностей сверл, которыми можно сверлить плитку и стекло. Все представленные далее сверла для работы с керамикой характеризуются чистым сверлением без сколов:

  • Сверло по стеклу и керамике не имеет спиральных каналов – это стержень, на конце которого заточенная пластина. В идеале, эта пластина титаново-вольфрамовая, так как она имеет высокую твердость, и не крошит керамику. Данный тип сверл размерами от 4 до 10 мм.
  • Для работы с керамогранитной плиткой, гранитом, мрамором необходимо использовать сверла алмазные трубчастые. Они с легкостью справятся с более твердыми материалами, и при этом их не повредят.
  • Если нужно что-то побольше, например, отверстие под розетку или водонапорную трубу, то не обойтись без вольфрамовых коронок. Разнообразие размеров от 33 до 83 мм позволяет делать отверстия под трубы, розетки, выключатели.

Сверла для керамики и стекла предназначены только для работы дрелью или шуруповертом на низких оборотах в безударном режиме

Как выбрать сверла по металлу

Сверла по металлу легко отличить, это классические спиральные сверла с двумя каналами. Наконечники таких сверл, заточены под определенным углом и не имеют никаких напаек или зубов – только простота и надежность. Чем тверже обрабатываемый материал, тем тупее должен быть угол заточки. Оптимально сверла по металлу имеют заточку 115°- 120°

Для того чтобы сверлить металл нужна быстрорежущая сталь, что позволит резать черные и цветные металлы. Поэтому обратите на марку стали. Вот основные сплавы, что используются для изготовления сверл по металлу:

  • Р6М5К5 – быстрорежущая сталь (HSS) с добавкой кобальта, которая увеличивает производительность и ресурс. Но такие сверла дорогие, и зачастую под такой маркировкой продаются подделки.
  • Р6М5 – быстрорежущая сталь (HSS) с добавкой вольфрама и молибдена. Данная сталь характеризуется длительным ресурсом, и высокой продуктивностью.
  • Р9, Р12 – недорогой сплав. Сверла из этих сплавов чаще всего изготовляют недобросовестные производители. Такие сверла смогут справиться только с мелочными бытовыми задачами.

Сверла изготовлены с других сплавов смогут справиться только с мелкими бытовыми задачами.

Часто всплывает информация о определении качества по цвету. К сожалению, сегодня, в связи с высокой продуктивностью китайского изготовителя, цвет сверла ни о чем не говорит, так как уже научились красить и напылять для создания эффекта качества. Вместо того лучше посмотреть, как выполнено само сверло: ровное оно, есть ли заусеницы. Отсутствие дефектов уже говорит о неплохом качестве.

Сверла по металлу наиболее универсальные. Ими можно сверлить также дерево и пластмассы. Только производительность будет меньше чем в профильных сверлах.

Сверла по металлу предназначены для работы дрелью или мощным шуруповертом

Если Вам нужно сверлить дерево

Для создания отверстий диаметром до 12 мм подойдут спиральные сверла. Такие сверла можно встретить в каждом строймагазине. Имеют они цилиндрическую форму и два спиральных канала с режущей кромкой. Если наконечник выполнен в форме трезубца, то это будет огромным плюсом, так как таким сверлом легко центрировать отверстие в нужном месте.

Если это отверстие должно быть глубоким и широким, то стоит воспользоваться перьевым сверлом. Преимущества уже озвучены: большая глубина и диаметр, ровные стенки. В данном типе сверл важны качество заточки пластины и наличие острого наконечника для точности проделываемой работы.

Еще один тип, это корончатые сверла. Служат они для создания больших (от Ø26мм до Ø63мм) аккуратных, но только сквозных отверстий. Коронки очень производительны, и дают идеально ровные стенки. Глубина от 25 до 50 мм, чего вполне достаточно для ДВП, ДСП или фанеры.

Сверла по дереву предназначены для работы дрелью или шуруповертом

Больше знаний и понимания дела приходит уже после использования сверл. Поэтому не бойтесь экспериментировать, пробовать. Вместе с тем придут знания и опыт.

Если у Вас есть пожелания и важные замечания – оставляйте их в комментариях!

dnipro-m.ua

Как правильно выбрать сверло

Сверло – инструмент для сверления отверстий в различных материалах при одновременном вращательном и поступательном движении. Оно является универсальным инструментом, который необходим при производстве строительных и ремонтных работ.

В настоящее время существует огромный выбор свёрл различных типов, конструкций и назначений. Поэтому правильный выбор сверла для каждого конкретного вида работ очень важен. В противном случае инструмент просто не справиться с поставленной задачей и быстро выйдет из строя.

В основном свёрла различаются габаритными размерами (длинной и диаметром рабочей части), а также своим предназначением по виду обрабатываемого материала. Это оказывает влияние на углы режущей кромки инструмента. При этом должна учитываться толщина обрабатываемого материала, а диаметр должен соответствовать применяющимся впоследствии саморезам, дюбелям, анкерам и т. д.

Способы производства

  1. Цельное сверло. Такой метод изготовления подходит для производства сверла небольшого диаметра, не более 8 мм. Выполняется оно из специальной инструментальной стали, которую называют «быстрорежущей». Наиболее известными и распространёнными являются такие марки, как Р18, Р9, Р9К15, Р6М5.

    2. Сверла Р18

    Сверла Р9

    Сверло Р6М5

  2. Сварное сверло. Если диаметр инструмента превышает 8 мм, то его изготавливают с помощью сварки. Хвостовик делают из простой углеродистой стали, а режущая часть из «быстрореза».
  3. Составное сверло. Предназначено для сверления хрупких, но твёрдых материалов. Представляет собой сверло винтового типа с прямыми или скошенными канавками, режущая часть которого оснащается твердосплавными пластинами марок Т5К12В, ВК15М, ВК10М, ВК8, ВК6.

    4. Сверла BK

Типы конструкций хвостовика

Выпускаемые промышленностью свёрла имеют хвостовые части различного вида, который обуславливается спецификой их применения в патронах станков и дрелей.

Хвостовики могут быть:

  • цилиндрические;
  • конические;
  • гранёные;
  • типа SDS.

Правила выбора сверла по металлу

Для сверления отверстий в различных видах металлов применяются сверла, обладающие значительной универсальностью. С их помощью создаются отверстия не только в относительно мягких цветных металлах и чугуне, но и в металлокерамике, углеродистых и легированных сталях.

Наибольшее распространение для работы по сверлению металла получили спиральные свёрла. Они выполнены в виде цилиндрического стержня с двумя канавками, которые образуют собой режущие кромки. Они выполнены под углами от 10 до 45 градусов по отношению к оси сверла.

Пристальное внимание необходимо уделять материалу, из которого изготавливается режущий инструмент

В настоящее время для производства высококачественного инструмента применяют быстрорежущую сталь марки Р6М5 или легированную сталь 9ХС. Их применение позволяет получить долговечный и прочный инструмент, способный работать достаточно долгое время при высоких скоростях резания.

Сталь марки Р6М5

Легированная сталь 9ХС

Выбираем сверло по бетону

Одним из самых прочных и труднообрабатываемых материалов является бетон. Просверлить в нём даже небольшое отверстие очень сложно. Поэтому применяемый инструмент оборудуется твердосплавными пластинами, с режущей поверхностью, которая имеет обратную заточку.

Материалом для твердосплавных пластин чаще всего служат сплавы на основе кобальта и вольфрама. С помощью высоких технологий в настоящее время производятся свёрла с пластинами из модифицированного вольфрамокобальтового сплава. Такой инструмент с лёгкостью сверлит не только бетон и кирпич, но и другие твёрдые материалы: керамическую плитку, гранит и т. п.

Какое сверло по дереву выбрать?

Если у вас возникает необходимость сделать 2 ― 3 отверстия в поверхности из дерева, то их можно сделать обычным сверлом по металлу. Но при профессиональной обработке древесины возникает необходимость в использовании специального инструмента.

В магазинах предлагают большой выбор инструмента для сверления отверстий в древесине. Несмотря на это разнообразие, применение нашли свёрла трёх основных типов.

  1. Перьевые. Область применения такого типа сверла ограничена созданием несквозных отверстий значительного диаметра (от 10 мм). При этом следует учитывать, что его применение ограниченно только сверлением. Рассверлить отверстие с меньшим диаметром не получится, так как этот тип сверла не имеет режущих кромок на боковых поверхностях.

    2. Перьевые сверла для дерева

  2. Цилиндрические. Они могут быть корончатыми или кольцевыми. В основном с их помощью делают очень большие отверстия, их диаметр начинается с 26 мм. Значительным достоинством этого типа инструмента является возможность сверления отверстий без различного рода дефектов, отсутствия задиров и с большой скоростью резания.

    3. Сверла по дереву цилиндрической формы

  3. Спиральные. Представляют собой металлическую спираль с остро заточенными режущими поверхностями. Широко применяются для просверливания в древесине отверстий с небольшим диаметром от 8 до 26 мм. Глубина обработки таким инструментом довольно значительна и составляет около 0,3 ― 0,6 метра. Форма спирали позволяет по окончании процесса обработки легко вывести сверло обратно.

Спиральное сверло по дереву

Сверлим стекло и керамику

Процесс получения отверстий в керамической плитке или в стекле значительно отличается от рассмотренных выше способов. Для этих целей созданы специальные свёрла.

  1. С наконечником копьевидной формы. Он может быть выполнен из сплава вольфрама и кобальта либо из карбида вольфрама. В продаже можно найти и копьевидные свёрла с алмазным напылением.

    2. Сверло копьевидной формы для керамики Ø 6 мм

  2. Сверло с коронкой. Внешне оно похоже на коронку, применяемую для работ по бетону, но отличается от неё отсутствием зубцов. Вместо них на рабочей части нанесено напыление.

    3. Сверло коронка

  3. Балеринка. Это специальный инструмент, разработанный для сверления кафельных поверхностей. Он позволяет делать отверстия очень большого диаметра. Сверлят балеринкой осторожно, с изнаночной стороны плитки, на минимальных оборотах дрели.

    4. Барелинка

При необходимости просверлить отверстие в указанных материалах, но при отсутствии специального инструмента, можно сделать так. Взять обычное сверло по бетону, убедиться в его остроте и сверлить им керамику или стекло особой осторожностью. Не стоит забывать, что режущая часть предназначена для сверления другого материала.
Универсальные свёрла

Отдельной категорией стоят универсальные свёрла. С их помощью при выполнении отделочных работ используется только один инструмент. Различные металлы, кирпич, бетон, дерево и пластик сверлятся им благодаря заточке, которая также называемой универсальной.

Несмотря на многочисленные достоинства, есть у него и недостатки. Это высокая цена и более низкое качество полученных отверстий по сравнению с использованием специального инструмента.

Универсальный набор из 15 сверл для дерева, бетона и металла

Как выбрать качественное сверло

Перед покупкой тщательно осмотрите инструмент. Если на нём видны следы царапин, вмятины, сколы или другие дефекты, то стоит воздержаться от такой покупки. Режущая поверхность должна иметь равномерный цвет и качественную заточку.

Видео выбор сверла Dewalt

По цвету, свёрла могут иметь следующую окраску.

  • Стальной цвет. Этот инструмент не подвергался дополнительной обработке.
  • Чёрный цвет. Производилась обработка перегретым паром.
  • Золотистый цвет. Говорит о снятии внутренних нагрузок с помощью процесса отпуска.
  • Яркий золотой цвет. Сверло обработано нитридом титана для увеличения износостойкости сверла.

Перед покупкой обратите внимание на фирму, которая выпустила инструмент. Имеет смысл отдать предпочтение известным фирмам, которые присутствуют на рынке уже много лет. Это поможет снизить вероятность приобретения некачественного сверла.

framehouse.club

i-perf.ru

Сверел или сверл

набор сверл

Купил жене для ее поделок из полимерной глины набор сверл. сейчас цена 3.76$ я покупал за 3.20$. Покупалось в основном из за сверл 0.8, и 0.9мм, на 1мм и выше у меня есть советские, старой закалки сверла. Набор пришел в обычном пакете, посылка была с треком, но выдали мне ее в отделе доставки, куда у нас сортируют мелкие пакеты.

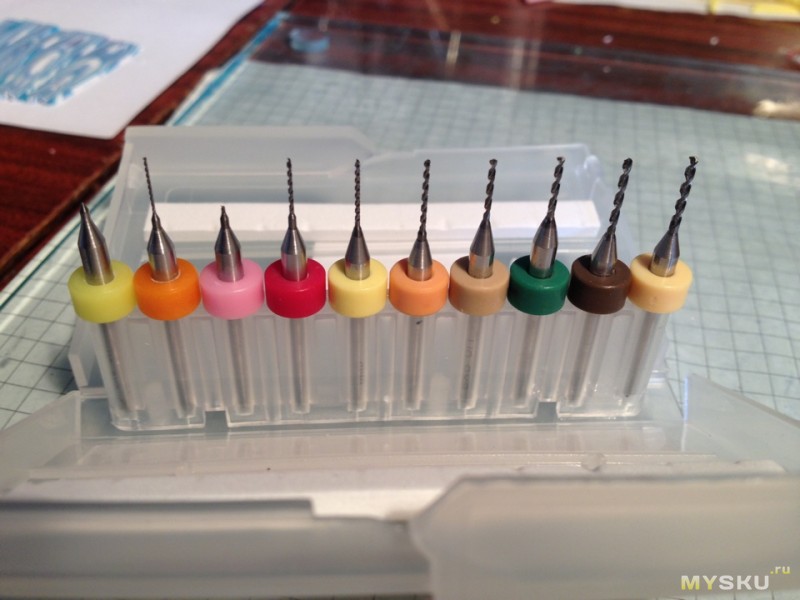

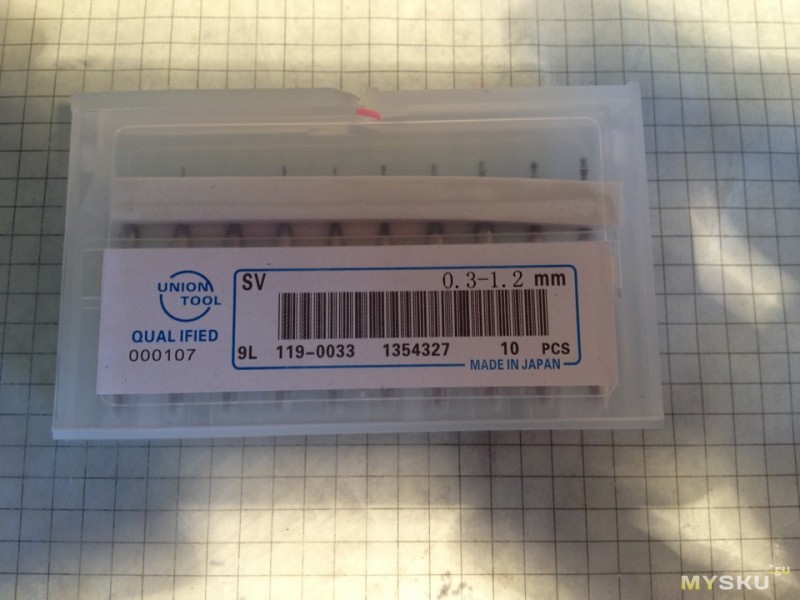

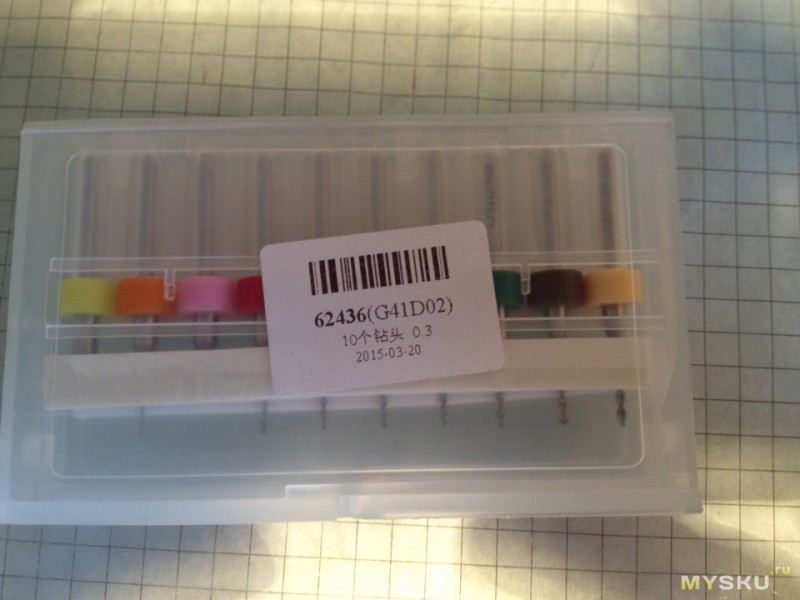

В коробочке сверла. Диаметр хвостовика 3мм, в 3мм цангу моего китайского «дремеля» зажимаются хорошо. Сверла отцентрованы, биения нет ни на максимальной ни на минимальной скорости. Забыл сфотографировать до испытания, поэтому 2 сверла сломаны, но об этом ниже

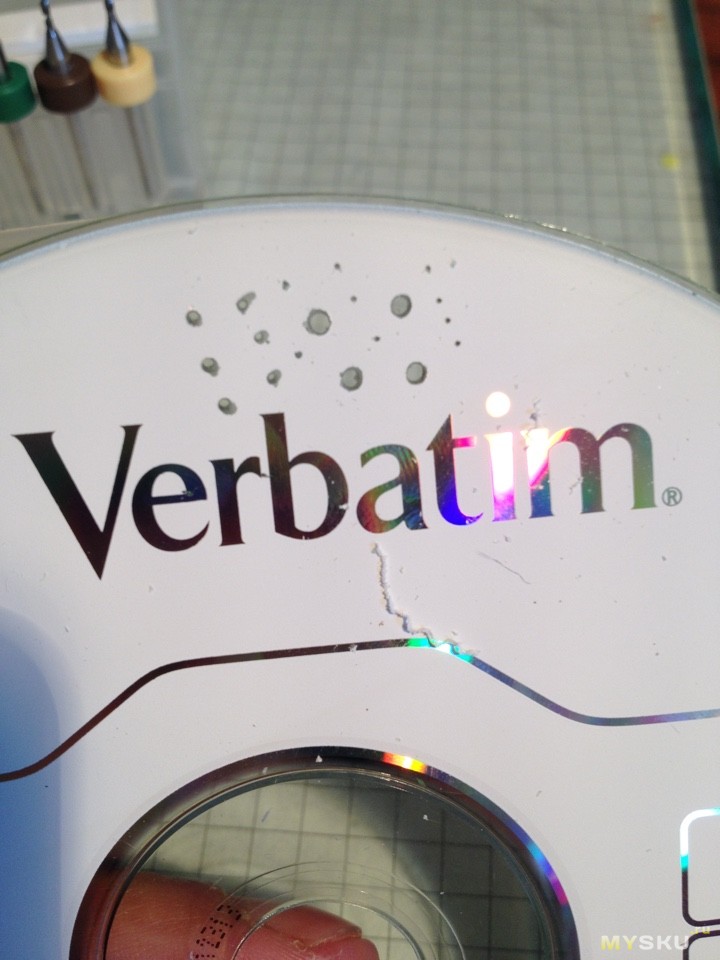

Решил испытать сверла на качество. Сверлим ненужный компакт-диск

Сверла 0.3, 0.7 и 1.2 спокойно сверлят пластик на 3й скорости «дремеля» Усложняем задачу, сверлим медную шину, толщиной примерно 1мм.

Результат сверления теми же сверлами «с рук»

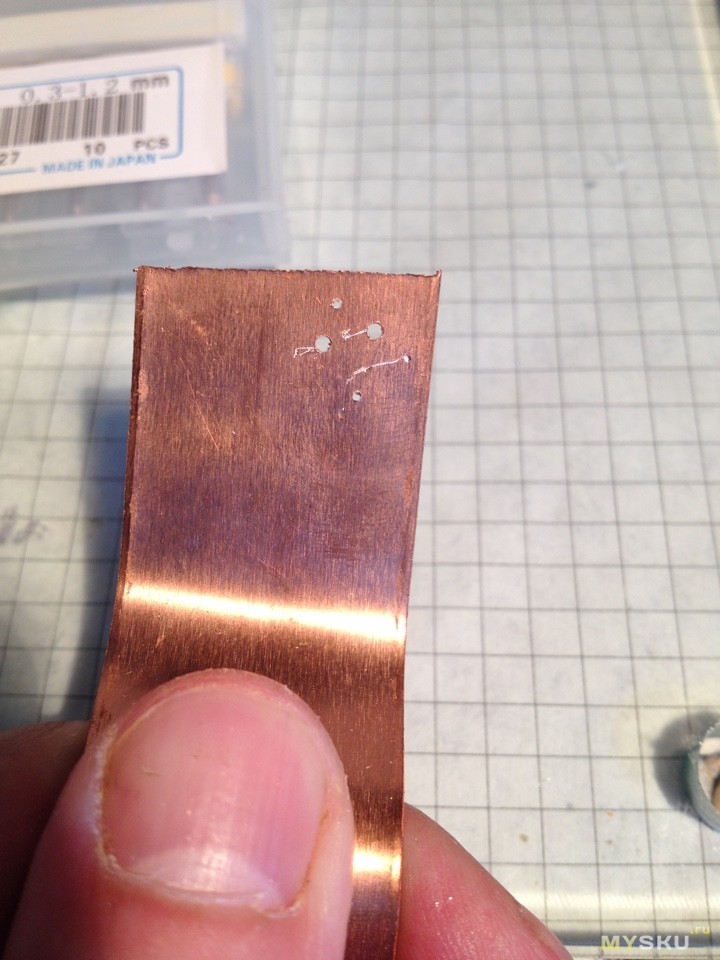

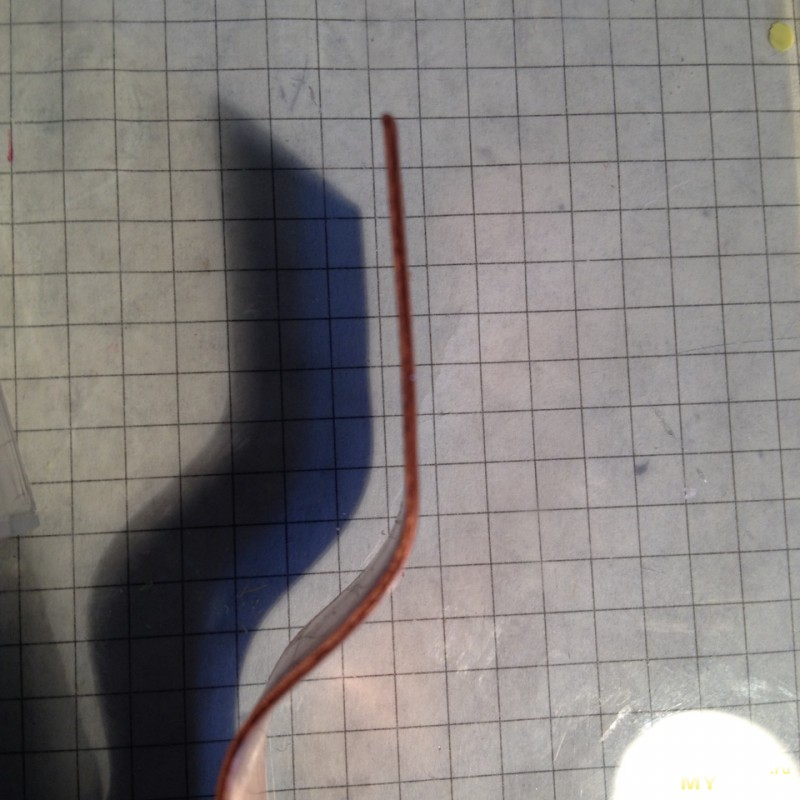

сверла 1.2 и 0.7 сверлят такую медь без особых проблем, сверло 0.5 сломалось чуть углубившись, а сверло 0.3 сломалось практически сразу, едва я прикоснулся к образцу. Сверлил без накернения, с ходу. Возможно если бы накернил, то результат был бы лучше, но такого тонкого керна у меня нет. Вердикт: сверлить пластик, полимерную глину, оргстекло вполне можно. если чем то стационарным, то совсем хорошо, но даже «с рук» при отсутствии тремора вполне реально, сверлить же сталь, медь и алюминий стоит очень аккуратно. Покупать или нет, каждый сам решит.

Поделки, для чего это все покупалось

Планирую купить +17 Добавить в избранное Обзор понравился +18 +32

mysku.ru

Как выбрать сверло по металлу

Для того чтобы понять, как выбрать сверло по металлу, необходимо разобраться с возможными характеристиками данного устройства. Технические параметры могут быть разными, от них зависит эксплуатационные особенности прибора, срок его службы, а также особенности, применения хранения и термообработки.

Самые главные критерии:

1.Угол заточки режущей части

От угла заточки зависит стойкость прибора, работа трения, интенсивность износа задней части устройства, теплоотвод и прочность режущей части. Также угол имеет прямое влияние на особенности обработки металла. Конструкцию с одним углом можно использовать исключительно для сверления чугуна или латуни, а с другим – для стали, меди или же нержавейки.

2.Эксплуатационный срок

В инструкции к каждому сверлу обязательно уточняется время, которое способна функционировать данная конструкция. Эта характеристика влияет на особенности хранения режущего инструмента.

3.Специфика маркировки

Для того чтобы понять, как определить сверло по металлу, необходимо ознакомиться с номенклатурой и маркировкой приборов всех производителей. Существует два вида маркировки: отечественная и западная. На инструментах обозначается материал, из которого сделана установка, производитель, класс точности. Отечественная маркировка начинается с буквы Р, обозначающей сталь быстрой резки, далее указывается число, обозначающее наличие веществ в данном сплаве. Например, если указана цифра М3 – это значит, что часть сплава составляет материал молибден. Западная номенклатура имеет значения HSS или Din.

4.Цвет конструкции

Детали бывают черные, светло-золотистые и насыщенно-золотистые. Черные/серые быстро изнашиваются и служат короткий период, светло-золотистые имеют небольшую прочность, а насыщенно-золотые имеют большую прочность и уменьшенное трение из-за того, что при изготовлении они были обработаны слоем нитрида титана.

5. Вид материала

Изготавливаются из твердосплавного материала, а также из быстрорежущей стали. Материал влияет на возможность устройством сверлить определенные материалы. В данный пункт также входят особенности материала обрабатываемой детали и особенности покрытия, которое может быть сделано их нитрида титана, углеродистой стали, титанового карбонитрида, черной оксидной пленки и т.д.

6. Направление вращения сверла

Выделяют левые и правые установки.

7.Тип устройства

Обратите внимание: этот пункт является наиболее важным, так как именно тип прибора определяет специфику его работы. Бывают:

  • спиральные установки, которые отличаются винтовой поверхностью канавки;
  • центровочные – которые изготавливаются специально для центровочного сверления;
  • ступенчатые приборы, которые отличаются наличием цилиндрической головки и предназначены для сверления отверстий с цилиндрической зенковкой;
  • для глубокого сверления – им характерно наличие удлиненной винтовой конструкции.

Как выбрать сверло по металлу спиральное? Для того чтобы сделать выбор спирального режущего инструмента, необходимо взять во внимание следующие его особенности:

1.Тип хвостовика (служит для крепления установки в шпинделе станка или в патроне, упор для удаления из шпинделя):

  • цилиндрический – применяется для обрабатывания конструкционных поверхностей;
  • конический (также называется конус Морзе) – применяется с целью обрабатывания поверхностей без предварительной центровки.

2.Диапазон диаметров

фото:спиральные сверла по металлу

Рабочий диаметр данного типа конструкции от 0,1 до 80 мм.

3.Угол, влияющий на возможность сверления в различных материалах

  • Для стали и чугуна – 116-118 градусов;
  • Красной меди – 125;
  • Мягкой бронзы – 130;
  • Алюминия – 130-140;
  • Органического стекла – 70.

4.Материал инструмента

Изготовлена ли конструкция из быстрорежущего, легированного и углеродистого материала, а именно стали, и есть ли в ней пластинки из твердых сплавов, увеличивающие скорость резания.

Важно: также нужно учесть, какое это устройство – обычное или удлиненной серии.

Конусные приборы используются для сверления тонколистовых материалов, которые имеют отверстие большого диаметра, также они предназначены для сверления листов из нержавеющей стали, толщина которых до 5 м, стальных патрубков и конструкций из плексигласа. Отличаются наличием острого наконечника, который предотвращает возможное появление заусенцев при сверлении.

фото:ступенчатое сверло по металлу

При выборе обратите внимание на такую разновидность конусного режущего инструмента, как ступенчатое сверло, которое применяется для сверления отверстий с различным диаметром, имеющих толщину листового металла 4 мм. Что касается диаметра конусного элемента – то он может быть произвольным.

Совет специалиста: обратите внимание на хвостовики конструкции. Они могут быть круглого и шестиугольного сечения. Круглые могут быть в виде гладкого цилиндрического хвостовика, а также цилиндрического хвостовика с лысками. Вторые отличаются большей практичностью (шестигранники), они лучше крепят деталь в патрон и не поворачиваются.

Что касается материала, то для увеличения срока эксплуатации инструмента, приобретайте ту деталь, которая имеет нанесенное специальное покрытие – нитрид бора, кобальт или же нитрид титана.

Как отличить сверло по металлу корончатое? Они предназначены для сверления исключительно сквозных отверстий. Имеют специальную конструкцию, которая не требует промышленных приводов. Отличаются большей эффективностью, сокращают время сверления в несколько раз, ровно выпиливают необходимый контур, уменьшают износ установки, просверливают любой металл с любой формой: и листы, и прокат, и трубопровод, и металлоконструкции.

фото:корончатое сверло по металлу

Корончатые инструменты бывают двух типов:

  • Из быстрорежущей стали (приобретаются, если диаметр сверления не превышает 35 мм и сталь не очень прочная, более дешевые и эластичные).
  • С твердосплавными зубьями (используются, если диаметр сверления больше 35 мм и сталь отличается высокой прочностью, например, если это котельная или конструкционная сталь).

Диапазон диаметров: от 30 и выше мм.

Важно: выбирая корончатый прибор, учтите количество зубьев. Оно может быть от 4 до 16, чем больше режущих зубьев, тем большая глубина и диаметр вырезанного отверстия.

www.metalstanki.com.ua

Сверло - это... Что такое Сверло?

  • сверло — а; мн. свёрла, свёрл; ср. Режущий инструмент, вращением которого делают круглые отверстия в различных материалах. ◁ Сверловой, ая, ое. С ая дрель. * * * сверло инструмент для сверления, рассверливания или зенкования отверстий. Наиболее… …   Энциклопедический словарь

  • сверло — сверло, свёрла, сверла, свёрл, сверлу, свёрлам, сверло, свёрла, сверлом, свёрлами, сверле, свёрлах (Источник: «Полная акцентуированная парадигма по А. А. Зализняку») …   Формы слов

  • Сверло — режущий инструмент, применяемый: для получения отверстий в различных материалах; а также для обработки (рассверливания) готовых отверстий. Сверло имеет хвостовик, рабочую и режущую части, элементы для отвода стружки. Различают винтовые,… …   Финансовый словарь

  • СВЕРЛО — режущий инструмент для сверления и рассверливания. Наиболее распространено спиральное сверло стержень, режущая часть которого образована двумя режущими, двумя вспомогательными и поперечной кромками; имеет 2 винтовые канавки на рабочей части для… …   Большой Энциклопедический словарь

  • СВЕРЛО — СВЕРЛО, сверла, мн. свёрла, ср. 1. Режущий инструмент, посредством вращения которого делают, провертывают круглые отверстия в дереве или металле (тех.). 2. Жало у некоторых насекомых, просверливающих древесину или кожу растений (спец.). Толковый… …   Толковый словарь Ушакова

  • СВЕРЛО — СВЕРЛО, а, мн. свёрла, свёрл, свёрлам, ср. Режущий вращающийся инструмент для получения отверстий. Спиральное (винтовое) с. Центровочное с. | прил. сверловой, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • сверло — бурав, буравчик, перка, бор Словарь русских синонимов. сверло сущ., кол во синонимов: 12 • бор (21) • бурав …   Словарь синонимов

  • сверло — СВЕРЛО, а, мн свёрла, свёрл, свёрлам, ср Режущий вращающийся инструмент в виде металлического стержня с нарезкой, вставляемый в дрель и т.п. и используемый для получения отверстий. Дрель задрожала в руках Алексея, сверло повело в сторону такая… …   Толковый словарь русских существительных

  • сверло́ — сверло, а; мн. свёрла, свёрл [не свёрел], свёрлам …   Русское словесное ударение

  • Сверло — ср. 1. Режущий инструмент, вращением которого делают круглые отверстия в различных материалах. 2. перен. Жало у некоторых насекомых, просверливающих древесину или кожу растений. Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

dic.academic.ru

Как выбирать сверла по металлу?

Существует много различных видов сверел.

Сверло состоит из 3 зон:

  • режущей;
  • калибрующей;
  • хвостовиковой части.

Спиральные сверла являются самым распространённым видом свёрел.

Своё название они получили благодаря своей форме. Такие свёрла используют как для ручной работы, так и для работы на станках.

Конические сверла по металлу. Используют для станка или специальной дрели. Основным назначением является сверление отверстий больших диаметров.

Корончатые сверла по металлу применимы для проделывания отверстий в металлической трубе или толстом листе.

Итак, для того, чтобы правильно определиться с выбором сверла необходимо ориентироваться на его характеристики и необходимости выполняемых работ инструментом:

  • цвет;
  • качество сверла;
  • диаметр;
  • производитель;
  • форма.

Цвет сверл по металлу

Основным критерием при выборе сверла является его цвет. Именно по цвету определяют, каким материалом было обработано сверло. Цвета сверел согласно их характеристикам: серый, черный, бледно золотой и насыщенно золотистого цвета.

Серый цвет характерен инструменту, который не имеет дополнительной обработки, из-за чего является самым дешевым, а срок службы минимальным.

Черный цвет инструмента говорит о том, что оно было обработано перегретым паром. Данное сверло чуть дороже серого, а его срок службы выше.

Блекло золотой цвет приобретает сверло после изготовления процессом, для снятия напряжения в каленом металле. Соответственно это более лучшее сверло в сравнении с предыдущими.

Интенсивно золотым цветом обладают свёрла, которые являются самыми дорогими по стоимости, но они имеют самую высокую прочность и износостойкость. Данная характеристика говорит о том, что во время работы у сверла уменьшается трение, что послужит условием облегченной работы с таким сверлом.

Безусловно, последние сверла являются предпочтительнее для тех, кто постоянно будет их использовать, но если вам не жалко средств, то можете приобрести их и они прослужат вам долго.

Для бытовых условий вполне могут подойти черные сверла или бледно золотистые.

При покупке стоит обращать внимание так же на маркировку сверел. В ней указаны размеры изделия и тип используемого металла.

Лидирующими фирмами производителями являются:

знак СССР можете им доверять, это прочные и долговечные сверла.

фирмы Bosh также достойны.

фирма Ruko.

www.remotvet.ru

i-perf.ru

виды дрелей и типы сверл

В каждом доме нужно и фото в рамке повесить, и мебель разобрать, поэтому дрель – незаменимый инструмент у любого хозяина. Как мы знаем, дрель – это инструмент, позволяющий с помощью крутящего/ударного момента получить отверстия в плотном материале: дереве, бетоне, кирпиче и пр. Рассмотрим виды дрелей, а также поговорим о типах сверл.

виды дрелей

Виды дрелей

На полках магазинов представлено большое разнообразие дрелей, как проводных, так и беспроводных. Если не знаете, какую дрель выбрать, исходите из того, что проводной дрели мощностью 300-500 Вт вам будет достаточно для несложной работы по дому – сверления отверстий и вкручивания шурупов.

беспроводная дрель

Плюсы аккумуляторной дрели в том, что она не будет сковывать ваших движений, так как розетка ей необходима лишь  для подзарядки. Однако из-за аккумулятора вес такого инструмента не маленький. Дрели классифицируются по различным признакам – классу мощности, размеру насадок, но чаще всего популярностью пользуются беспроводная дрель или комбинированный шуруповерт, работающий как от сети, так и от аккумулятора. На отечественном рынке представлены и другие виды:

Дрель-шуруповерт – возможность регулирования скорости позволяет агрегату работать и как универсальная дрель, и как шуруповерт. Уменьшая или увеличивая скорость, при необходимости, мастер получает больше свободы в управлении процессом.

дрель шуруповерт

Ударный шуруповерт – данный инструмент разработан специально для закручивания винтов, он оснащен встроенным ударным механизмом, который позволяет получить больший крутящий момент, чем обычная дрель или шуруповерт, с меньшими силовыми затратами.

ударный шуруповерт

Ударная дрель – отличается устройством движения сверла, у ударной дрели оно может совершать не только вращательные, но и возвратно-поступательные движения. Ввинчивание крепежа в твердые поверхности, такие как бетон или кирпич, нередко подразумевает сверление отверстия, вставку анкера и только после вкручивание болта или крепежа. Отверстия в таких материалах удобнее проделывать тонкостенной алмазной коронкой, закрепленной на ударной дрели с электромеханическим приводом.

ударная дрель

На заметку! Существует два варианта для сверления идеальных отверстий в высококачественных изделиях из дерева без отрыва от поверхности.Метод №1 Подложите лист гипсокартона под материал. Выберите подходящее сверло с наконечником и боковой фрезой, например сверло Форстнера или спиральное сверло по дереву. Таким образом сверло будет работать с двумя соединенными кусками дерева как с одним целым.Метод №2 В случае, когда в точном отверстии нет необходимости, используйте перовое сверло. Начните сверлить и когда почти дойдете до обратной стороны, остановитесь и переверните изделие. Используйте полученное отверстие как ориентир и аккуратно просверлите с обратной стороны.

Посмотрите видео «Выбираем дрель-шуруповерт»

Подбираем нужное сверло: типы сверл

Без хороших сверл не обойтись ни одному хозяину. Стандартный тип сверла спирального типа – его чаще всего вы можете увидеть на полках, подходит для решения большинства задач по ремонту в доме. Однако  разнообразие строительных материалов велико, а выбрав правильное сверло, вы сможете заметно оптимизировать скорость и качество сверления.

Перовое сверло

перовое сверло

Этот тип сверла плоский, в виде весла, с двумя режущими кромками по краям по траектории сверления.

Применяется для быстрого бурения отверстий большого диаметра, при грубых работах, таких как сборка каркаса, ремонт сантехники и прочее. Имейте в виду, что при очень быстром сверлении на высокой скорости в отверстии могут остаться осколки.

Зенкер

зенкер

Этот вид сверла оснащен регулируемым спиральным сверлом, закрепляемым в зенкере стопорным винтом.

Позволяет одновременно просверливать отверстия в дереве и зенкеровать их для вкручивания винтов с утопленной головкой.

Твист

сверло твист

Угол заточки данного сверла может быть от 90 до 150 градусов, наиболее часто можно встретить угол в 118 градусов.

Острые углы отлично подойдут для работы с  мягкими изделиями, а тонкий наконечник можно использовать для сверления твердых материалов, таких как сталь, к примеру (но нужно будет предварительно проделать отверстие в изделии).

Сверло Форстнера

Сверло Форстнера

Сверло оснащено  заостренным  наконечником в центре, который  направляет движения, а также радиальными углами, которые сверлят волокна древесины под наклоном по краям и вглубь, что позволяет добиться гладкого отверстия с точным диаметром.

Сверло хорошо подойдет, если мастеру нужно  просверлить точное отверстие с плоским дном в дереве. Использовав это сверло, вы можете сделать канавки по краям деревянного бруса, а также сверлить внахлест.

Сверло по бетону и кирпичу

Сверло по бетону и кирпичу

Имеет долотчатый твердосплавный наконечник для работы с

nastroike.com

Как выбирать сверла по металлу?

Существует много различных видов сверел.

Сверло состоит из 3 зон:

  • режущей;
  • калибрующей;
  • хвостовиковой части.

Спиральные сверла являются самым распространённым видом свёрел.

Своё название они получили благодаря своей форме. Такие свёрла используют как для ручной работы, так и для работы на станках.

Конические сверла по металлу. Используют для станка или специальной дрели. Основным назначением является сверление отверстий больших диаметров.

Корончатые сверла по металлу применимы для проделывания отверстий в металлической трубе или толстом листе.

Итак, для того, чтобы правильно определиться с выбором сверла необходимо ориентироваться на его характеристики и необходимости выполняемых работ инструментом:

  • цвет;
  • качество сверла;
  • диаметр;
  • производитель;
  • форма.

Цвет сверл по металлу

Основным критерием при выборе сверла является его цвет. Именно по цвету определяют, каким материалом было обработано сверло. Цвета сверел согласно их характеристикам: серый, черный, бледно золотой и насыщенно золотистого цвета.

Серый цвет характерен инструменту, который не имеет дополнительной обработки, из-за чего является самым дешевым, а срок службы минимальным.

Черный цвет инструмента говорит о том, что оно было обработано перегретым паром. Данное сверло чуть дороже серого, а его срок службы выше.

Блекло золотой цвет приобретает сверло после изготовления процессом, для снятия напряжения в каленом металле. Соответственно это более лучшее сверло в сравнении с предыдущими.

Интенсивно золотым цветом обладают свёрла, которые являются самыми дорогими по стоимости, но они имеют самую высокую прочность и износостойкость. Данная характеристика говорит о том, что во время работы у сверла уменьшается трение, что послужит условием облегченной работы с таким сверлом.

Безусловно, последние сверла являются предпочтительнее для тех, кто постоянно будет их использовать, но если вам не жалко средств, то можете приобрести их и они прослужат вам долго.

Для бытовых условий вполне могут подойти черные сверла или бледно золотистые.

При покупке стоит обращать внимание так же на маркировку сверел. В ней указаны размеры изделия и тип используемого металла.

Лидирующими фирмами производителями являются:

знак СССР можете им доверять, это прочные и долговечные сверла.

фирмы Bosh также достойны.

фирма Ruko.

www.remotvet.ru

Сверло - это... Что такое Сверло?

Сверло́ — режущий инструмент, с вращательным движением резания и осевым движением подачи, предназначенный для выполнения отверстий в сплошном слое материала. Свёрла могут также применяться для рассверливания, то есть увеличения уже имеющихся, предварительно просверленных отверстий, и засверливания то есть получения несквозных углублений.

Спиральное сверло диаметром 80 миллиметров c конусным хвостовиком Морзе № 6.

Элементы спирального сверла

Спиральное сверло представляет собой цилиндрический стержень, рабочая часть которого снабжена двумя винтовыми спиральными канавками, предназначенными для отвода стружки и образования режущих элементов.

  • Рабочая часть
    • Режущая часть имеет две главные режущие кромки, образованные пересечением передних винтовых поверхностей канавок, по которым сходит стружка, с задними поверхностями, а также поперечную режущую кромку (перемычку), образованную пересечением задних поверхностей.
    • Направляющая часть имеет две вспомогательные режущие кромки, образованные пересечением передних поверхностей с поверхностью ленточки (узкая полоска на цилиндрической поверхности сверла, расположенная вдоль винтовой канавки и обеспечивающая направление сверла при резании, а также уменьшение трения боковой поверхности о стенки отверстия).
  • Хвостовик — для закрепления сверла на станке или в ручном инструменте.
    • Поводок для передачи крутящего момента сверлу или лапка для выбивании сверла из конусного гнезда.
  • Шейка, обеспечивающая выход круга при шлифовании рабочей части сверла.

Углы сверла

Угол при вершине 2φ=118° и угол наклона винтовой канавки ω=27°.
  • Угол при вершине 2φ — угол между главными режущими кромками сверла. С уменьшением 2φ увеличивается длина режущей кромки сверла, что приводит к улучшению условий теплоотвода, и таким образом к повышению стойкости сверла. Но при малом 2φ снижается прочность сверла, поэтому его значение зависит от обрабатываемого материала. Для мягких металлов 2φ=80…90°. Для сталей и чугунов 2φ=116…118°. Для очень твердых металлов 2φ=130…140°.
  • Угол наклона винтовой канавки ω — угол между осью сверла и касательной к винтовой линии ленточки. Чем больше наклон канавок, тем лучше отводится стружка, но меньше жёсткость сверла и прочность режущих кромок, так как на длине рабочей части сверла увеличивается объём канавки. Значение угла наклона зависит от обрабатываемого материала и диаметра сверла (чем меньше диаметр, тем меньше ω).
  • Передний угол γ определяется в плоскости, перпендикулярной режущей кромке, причём его значение меняется. Наибольшее значение он имеет у наружной поверхности сверла, наименьшее — у поперечной кромки.
  • Задний угол α определяется в плоскости, параллельной оси сверла. Его значения так же, как и переднего угла, изменяются. Только наибольшее значение он имеет у поперечной кромки, а наименьшее — у наружной поверхности сверла.
  • Угол наклона поперечной кромки ψ расположен между проекциями главной и поперечной режущих кромок на плоскость, перпендикулярную оси сверла. У стандартных свёрл ψ=50…55°.

Переменные значения углов γ и α создают неодинаковые условия резания в различных точках режущей кромки.

Углы сверла в процессе резания

Углы сверла в процессе резания отличаются от углов в статике, так же, как и у резцов. Плоскость резания в кинематике получается повёрнутой относительно плоскости резания в статике на угол μ и действительные углы в процессе резания будут следующими:

γкин=γ+μ

αкин=α-μ

Классификация свёрл

Корпус сверла со сменными пластинами Центровочное сверло.

По конструкции рабочей части бывают:

  • Спиральные (винтовые) — это самые распространённые свёрла, с диаметром сверла от 0,1 до 80 мм и длиной рабочей части до 275 мм широко применяются для сверления различных материалов.
    • Конструкции Жирова — на режущей части имеются три конуса с углами при вершине: 2φ=116…118°; 2φ0=70°; 2φ0'=55°. Тем самым длина режущей кромки увеличивается и условия отвода тепла улучшаются. В перемычке прорезается паз шириной и глубиной 0,15D. Перемычка подтачивается под углом 25° к оси сверла на участке 1/3 длины режущей кромки. В результате образуется положительный угол γ≈5°.
  • Плоские (перовые) — используются при сверлении отверстий больших диаметров и глубин. Режущая часть имеет вид пластины (лопатки), которая крепится в державке или борштанге или выполняется заодно с хвостовиком.
  • Для глубокого сверления (L≥5D) — удлинённые винтовые свёрла с двумя винтовыми каналами для внутреннего подвода охлаждающей жидкости. Винтовые каналы проходят через тело сверла или через трубки, впаянные в канавки, профрезерованные на спинке сверла.
    • Конструкции Юдовина и Масарновского — отличаются большим углом наклона и формой винтовой канавки (ω=50…65°). Нет необходимости частого вывода сверла из отверстия для удаления стружки, за счет чего повышается производительность.
  • Одностороннего резания — применяются для выполнения точных отверстий за счёт наличия напраляющей (опорной) поверхности (режущие кромки расположены по одну сторону от оси сверла).
    • Пушечные — представляют собой стержень, у которого передний конец срезан наполовину и образует канал для отвода стружки. Для направления сверла предварительно должно быть просверлено отверстие на глубину 0,5…0,8D.
    • Ружейные — применяются для сверления отверстий большой глубины. Изготовляются из трубки, обжимая которую получают прямую канавку для отвода стружки с углом 110…120° и полость для подвода охлаждающей жидкости.
  • Кольцевые — пустотелые свёрла, превращающие в стружку только узкую кольцевую часть материала.
  • Центровочные — применяют для сверления центровых отверстий в деталях.
Некоторые виды свёрел: A — по металлу; B — по дереву; C — по бетону; D — перовое сверло по дереву; E — универсальное сверло по металлу или бетону; F — по листовому металлу; G — универсальное сверло по металлу, дереву или пластику.Хвостовики: 1, 2 — цилиндрический; 3 — SDS-plus; 4 — шестигранник; 5 — четырёхгранник; 6 — трёхгранник; 7 — для шуруповёртов.

По конструкции хвостовой части бывают:

  • Цилиндрические
  • Конические
  • Четырёхгранные
  • Шестигранные
  • Трёхгранные
  • SDS

По способу изготовления бывают:

  • Цельные — спиральные свёрла из быстрорежущей стали марок Р9, Р18, Р9К15 диаметром до 8 мм, либо из твёрдого сплава диаметром до 6 мм.
  • Сварные — спиральные свёрла диаметром более 8 мм изготовляют сварными (хвостовую часть из углеродистой, а рабочую часть из быстрорежущей стали).
  • Оснащённые твёрдосплавными пластинками — бывают с прямыми, косыми и винтовыми канавками (в том числе с ω=60° для глубокого сверления).
  • Со сменными твердосплавными пластинами — так же называются корпусными (оправку к которой крепятся пласты называют корпусом)В основном используются для сверления отверстий от 12 мм и более.
  • Со сменными твердосплавными головками — альтернатива корпусным сверлам.

По назначению

По форме обрабатываемых отверстий бывают:

  • Цилиндрические
  • Конические

По обрабатываемому материалу бывают:

  • Универсальные
  • Для обработки металлов и сплавов
  • Для обработки бетона, кирпича, камня — имеет наконечник из твёрдого сплава, предназначенный для бурения твёрдых материалов (кирпич, бетон) с ударно-вращательным сверлением. Свёрла, предназначенные для обычной дрели, имеют цилиндрический хвостовик. Хвостовик бура для перфораторов имеет различную конфигурацию: цилиндрический хвостовик, SDS-plus, SDS-top, SDS-max и т. д.
  • Для обработки стекла, керамики
  • Для обработки дерева

Переходный конус сверла

Переходный конус со сверлом в патроне станка. Переходный конус сверла имеет номер внутреннего конуса хвостовика, а также свой наружный номер конуса Морзе.

В зависимости от назначения и применения, сверло с коническим хвостовиком Морзе имеет т.н — универсальные переходные конуса, которые в свою очередь обеспечивают удобное соединение и удобную работу на любом сверлильном, фрезерном, токарном и расточном оборудовании. Переходники со вставленным сверлом отделяют с помощью клина, ударами молотка. Для этого существует специальный технологический паз.

См. также

Примечания

Литература

  • Сандомирский И. Биография сверла // Техника — молодёжи. — М.: Молодая гвардия, 1955. — В. 3. — С. 24.
  • Филиппов Г. В. Режущий инструмент.—Л.: Машиностроение, 1981.—392 с.

Ссылки

veter.academic.ru

набор сверл

Купил жене для ее поделок из полимерной глины набор сверл. сейчас цена 3.76$ я покупал за 3.20$. Покупалось в основном из за сверл 0.8, и 0.9мм, на 1мм и выше у меня есть советские, старой закалки сверла.

Набор пришел в обычном пакете, посылка была с треком, но выдали мне ее в отделе доставки, куда у нас сортируют мелкие пакеты.

В коробочке сверла. Диаметр хвостовика 3мм, в 3мм цангу моего китайского «дремеля» зажимаются хорошо. Сверла отцентрованы, биения нет ни на максимальной ни на минимальной скорости.

Забыл сфотографировать до испытания, поэтому 2 сверла сломаны, но об этом ниже

Решил испытать сверла на качество. Сверлим ненужный компакт-диск

Сверла 0.3, 0.7 и 1.2 спокойно сверлят пластик на 3й скорости «дремеля»

Усложняем задачу, сверлим медную шину, толщиной примерно 1мм.

Результат сверления теми же сверлами «с рук»

сверла 1.2 и 0.7 сверлят такую медь без особых проблем, сверло 0.5 сломалось чуть углубившись, а сверло 0.3 сломалось практически сразу, едва я прикоснулся к образцу. Сверлил без накернения, с ходу. Возможно если бы накернил, то результат был бы лучше, но такого тонкого керна у меня нет.

Вердикт: сверлить пластик, полимерную глину, оргстекло вполне можно. если чем то стационарным, то совсем хорошо, но даже «с рук» при отсутствии тремора вполне реально, сверлить же сталь, медь и алюминий стоит очень аккуратно. Покупать или нет, каждый сам решит.

Поделки, для чего это все покупалось

mysku.ru

Сверло - это... Что такое Сверло?

Сверло́ — режущий инструмент, с вращательным движением резания и осевым движением подачи, предназначенный для выполнения отверстий в сплошном слое материала. Свёрла могут также применяться для рассверливания, то есть увеличения уже имеющихся, предварительно просверленных отверстий, и засверливания то есть получения несквозных углублений.

Спиральное сверло диаметром 80 миллиметров c конусным хвостовиком Морзе № 6.

Элементы спирального сверла

Спиральное сверло представляет собой цилиндрический стержень, рабочая часть которого снабжена двумя винтовыми спиральными канавками, предназначенными для отвода стружки и образования режущих элементов.

  • Рабочая часть
    • Режущая часть имеет две главные режущие кромки, образованные пересечением передних винтовых поверхностей канавок, по которым сходит стружка, с задними поверхностями, а также поперечную режущую кромку (перемычку), образованную пересечением задних поверхностей.
    • Направляющая часть имеет две вспомогательные режущие кромки, образованные пересечением передних поверхностей с поверхностью ленточки (узкая полоска на цилиндрической поверхности сверла, расположенная вдоль винтовой канавки и обеспечивающая направление сверла при резании, а также уменьшение трения боковой поверхности о стенки отверстия).
  • Хвостовик — для закрепления сверла на станке или в ручном инструменте.
    • Поводок для передачи крутящего момента сверлу или лапка для выбивании сверла из конусного гнезда.
  • Шейка, обеспечивающая выход круга при шлифовании рабочей части сверла.

Углы сверла

Угол при вершине 2φ=118° и угол наклона винтовой канавки ω=27°.
  • Угол при вершине 2φ — угол между главными режущими кромками сверла. С уменьшением 2φ увеличивается длина режущей кромки сверла, что приводит к улучшению условий теплоотвода, и таким образом к повышению стойкости сверла. Но при малом 2φ снижается прочность сверла, поэтому его значение зависит от обрабатываемого материала. Для мягких металлов 2φ=80…90°. Для сталей и чугунов 2φ=116…118°. Для очень твердых металлов 2φ=130…140°.
  • Угол наклона винтовой канавки ω — угол между осью сверла и касательной к винтовой линии ленточки. Чем больше наклон канавок, тем лучше отводится стружка, но меньше жёсткость сверла и прочность режущих кромок, так как на длине рабочей части сверла увеличивается объём канавки. Значение угла наклона зависит от обрабатываемого материала и диаметра сверла (чем меньше диаметр, тем меньше ω).
  • Передний угол γ определяется в плоскости, перпендикулярной режущей кромке, причём его значение меняется. Наибольшее значение он имеет у наружной поверхности сверла, наименьшее — у поперечной кромки.
  • Задний угол α определяется в плоскости, параллельной оси сверла. Его значения так же, как и переднего угла, изменяются. Только наибольшее значение он имеет у поперечной кромки, а наименьшее — у наружной поверхности сверла.
  • Угол наклона поперечной кромки ψ расположен между проекциями главной и поперечной режущих кромок на плоскость, перпендикулярную оси сверла. У стандартных свёрл ψ=50…55°.

Переменные значения углов γ и α создают неодинаковые условия резания в различных точках режущей кромки.

Углы сверла в процессе резания

Углы сверла в процессе резания отличаются от углов в статике, так же, как и у резцов. Плоскость резания в кинематике получается повёрнутой относительно плоскости резания в статике на угол μ и действительные углы в процессе резания будут следующими:

γкин=γ+μ

αкин=α-μ

Классификация свёрл

Корпус сверла со сменными пластинами Центровочное сверло.

По конструкции рабочей части бывают:

  • Спиральные (винтовые) — это самые распространённые свёрла, с диаметром сверла от 0,1 до 80 мм и длиной рабочей части до 275 мм широко применяются для сверления различных материалов.
    • Конструкции Жирова — на режущей части имеются три конуса с углами при вершине: 2φ=116…118°; 2φ0=70°; 2φ0'=55°. Тем самым длина режущей кромки увеличивается и условия отвода тепла улучшаются. В перемычке прорезается паз шириной и глубиной 0,15D. Перемычка подтачивается под углом 25° к оси сверла на участке 1/3 длины режущей кромки. В результате образуется положительный угол γ≈5°.
  • Плоские (перовые) — используются при сверлении отверстий больших диаметров и глубин. Режущая часть имеет вид пластины (лопатки), которая крепится в державке или борштанге или выполняется заодно с хвостовиком.
  • Для глубокого сверления (L≥5D) — удлинённые винтовые свёрла с двумя винтовыми каналами для внутреннего подвода охлаждающей жидкости. Винтовые каналы проходят через тело сверла или через трубки, впаянные в канавки, профрезерованные на спинке сверла.
    • Конструкции Юдовина и Масарновского — отличаются большим углом наклона и формой винтовой канавки (ω=50…65°). Нет необходимости частого вывода сверла из отверстия для удаления стружки, за счет чего повышается производительность.
  • Одностороннего резания — применяются для выполнения точных отверстий за счёт наличия напраляющей (опорной) поверхности (режущие кромки расположены по одну сторону от оси сверла).
    • Пушечные — представляют собой стержень, у которого передний конец срезан наполовину и образует канал для отвода стружки. Для направления сверла предварительно должно быть просверлено отверстие на глубину 0,5…0,8D.
    • Ружейные — применяются для сверления отверстий большой глубины. Изготовляются из трубки, обжимая которую получают прямую канавку для отвода стружки с углом 110…120° и полость для подвода охлаждающей жидкости.
  • Кольцевые — пустотелые свёрла, превращающие в стружку только узкую кольцевую часть материала.
  • Центровочные — применяют для сверления центровых отверстий в деталях.
Некоторые виды свёрел: A — по металлу; B — по дереву; C — по бетону; D — перовое сверло по дереву; E — универсальное сверло по металлу или бетону; F — по листовому металлу; G — универсальное сверло по металлу, дереву или пластику.Хвостовики: 1, 2 — цилиндрический; 3 — SDS-plus; 4 — шестигранник; 5 — четырёхгранник; 6 — трёхгранник; 7 — для шуруповёртов.

По конструкции хвостовой части бывают:

  • Цилиндрические
  • Конические
  • Четырёхгранные
  • Шестигранные
  • Трёхгранные
  • SDS

По способу изготовления бывают:

  • Цельные — спиральные свёрла из быстрорежущей стали марок Р9, Р18, Р9К15 диаметром до 8 мм, либо из твёрдого сплава диаметром до 6 мм.
  • Сварные — спиральные свёрла диаметром более 8 мм изготовляют сварными (хвостовую часть из углеродистой, а рабочую часть из быстрорежущей стали).
  • Оснащённые твёрдосплавными пластинками — бывают с прямыми, косыми и винтовыми канавками (в том числе с ω=60° для глубокого сверления).
  • Со сменными твердосплавными пластинами — так же называются корпусными (оправку к которой крепятся пласты называют корпусом)В основном используются для сверления отверстий от 12 мм и более.
  • Со сменными твердосплавными головками — альтернатива корпусным сверлам.

По назначению

По форме обрабатываемых отверстий бывают:

  • Цилиндрические
  • Конические

По обрабатываемому материалу бывают:

  • Универсальные
  • Для обработки металлов и сплавов
  • Для обработки бетона, кирпича, камня — имеет наконечник из твёрдого сплава, предназначенный для бурения твёрдых материалов (кирпич, бетон) с ударно-вращательным сверлением. Свёрла, предназначенные для обычной дрели, имеют цилиндрический хвостовик. Хвостовик бура для перфораторов имеет различную конфигурацию: цилиндрический хвостовик, SDS-plus, SDS-top, SDS-max и т. д.
  • Для обработки стекла, керамики
  • Для обработки дерева

Переходный конус сверла

Переходный конус со сверлом в патроне станка. Переходный конус сверла имеет номер внутреннего конуса хвостовика, а также свой наружный номер конуса Морзе.

В зависимости от назначения и применения, сверло с коническим хвостовиком Морзе имеет т.н — универсальные переходные конуса, которые в свою очередь обеспечивают удобное соединение и удобную работу на любом сверлильном, фрезерном, токарном и расточном оборудовании. Переходники со вставленным сверлом отделяют с помощью клина, ударами молотка. Для этого существует специальный технологический паз.

См. также

Примечания

Литература

  • Сандомирский И. Биография сверла // Техника — молодёжи. — М.: Молодая гвардия, 1955. — В. 3. — С. 24.
  • Филиппов Г. В. Режущий инструмент.—Л.: Машиностроение, 1981.—392 с.

Ссылки

dal.academic.ru
